KE0169 Keyes 3V 单路继电器模块#

1.概述#

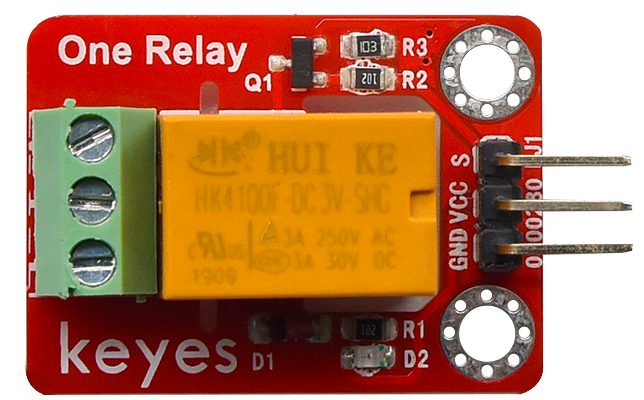

这是一个常用的单路继电器模块，采用 HK4100F-DC 3V-SHC 继电器元件。它通常应用于自动化控制电路中，利用小电流控制大电流的运作，起到自动调节、安全保护和电路转换的作用。模块上有三个绿色接线柱，分别为 NO、COM 和 NC 端（背后丝印）。当继电器未接控制信号时，COM 端和 NC 端连通，COM 端和 NO 端断开。

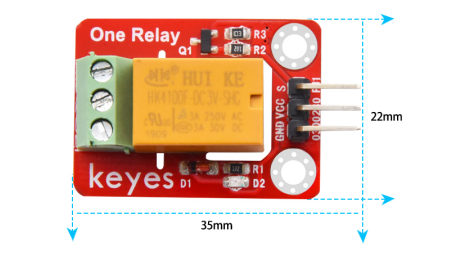

控制时，将 GND 接单片机 GND，VCC 接单片机 3.3V，S 接单片机数字口。当 S 信号端设置为高电平时，继电器开启，COM 端和 NO 端连通；当 S 信号端设置为低电平时，继电器关闭，COM 端和 NC 端连通。同时，模块自带两个直径为 3mm 的定位孔，方便固定在其他设备上。

2.特点#

小电流控制大电流：适用于自动化控制电路。
高可靠性：机械寿命可达 100,000 次，电气寿命也可达 100,000 次。
简单易用：通过高电平信号控制继电器的开关状态。
便于安装：自带定位孔，方便固定。

3.规格参数#

工作电压：DC 3.3V
额定电流：50-120mA
线圈阻抗：25-60Ω
机械寿命：在无负载情况下 100,000 次
电气寿命：3A/250VAC Cosφ=1，施加额定电压时有 100,000 次；3A/30VDC，施加额定电压有 100,000 次
最大操作频率：电气每分钟 30 次；机械每分钟 300 次
绝缘阻抗：在施加 500VDC 时绝缘阻抗大于等于 100MΩ
接点容量：3A/250VAC，3A/30VDC
工作温度：-15℃ 到 +60℃
接口：3pin 间距为 2.54mm 排针接口
信号：高电平继电器吸合

4.工作原理#

继电器模块通过接收来自单片机的控制信号（高电平或低电平）来控制电路的开关状态。当 S 信号端为高电平时，继电器吸合，COM 端与 NO 端连通；当 S 信号端为低电平时，继电器断开，COM 端与 NC 端连通。这样可以实现对大电流设备的控制。

5.接口#

GND：接单片机 GND。
VCC：接单片机 3.3V。
S：接单片机数字口，用于控制继电器的开关。

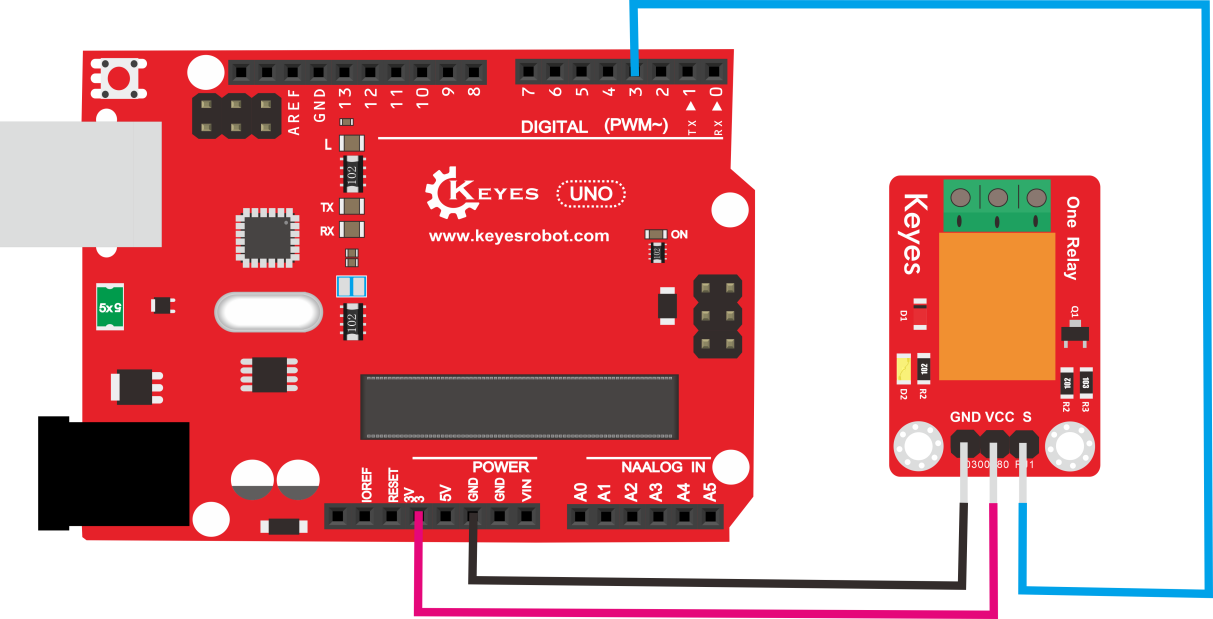

6.连接图#

7.示例代码#

int Relay = 3; // 定义数字口3

void setup() {
  pinMode(Relay, OUTPUT); // 将 Relay 设置为输出
}

void loop() {
  digitalWrite(Relay, HIGH); // 打开继电器
  delay(2000); // 延时 2S
  digitalWrite(Relay, LOW); // 关闭继电器
  delay(2000); // 延时 2S
}

8.实验现象#

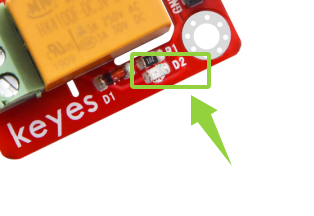

按照连接图接好线并烧录代码，上电后，继电器开启（NO 和 COM 端连通）2 秒，停止（NC 和 COM 端连通）2 秒，循环交替。开启时继电器上的 D2 灯亮起。

9.注意事项#

确保继电器的额定电流和电压在安全范围内，避免损坏模块。
在接线时，注意接线柱的标识，确保正确连接。
使用时注意继电器的工作温度范围，避免过热。

10.参考链接#

继电器模块使用指南

如有更多疑问，请联系 Keyes 官方客服或加入相关创客社区交流。祝使用愉快！
