KE0056 Keyes HC-SR05 超声波传感器模块详细教程#

1. 介绍#

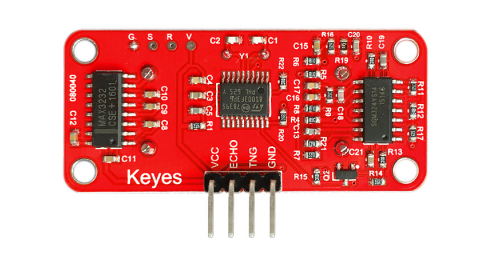

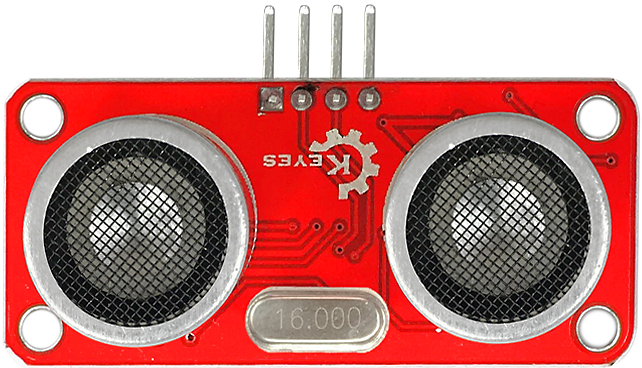

KE0056 Keyes HC-SR05 超声波传感器模块是一款基于超声波测距技术的模块，专为 Arduino 等开发板设计。它通过发射超声波并接收反射波来测量物体与传感器之间的距离。模块采用红色环保 PCB 板，设计简单，易于使用，适用于距离测量、避障、自动化控制等场景。

2. 特点#

高精度测距：测量范围为 2cm 至 450cm，精度可达 3mm。
快速响应：响应时间短，适合实时测量。
低功耗：适合电池供电的低功耗应用。
高兼容性：兼容 Arduino、树莓派等开发板。
环保设计：采用红色环保 PCB 板，耐用且稳定。
易于固定：模块自带两个定位孔，方便安装。

3. 规格参数#

参数	值
工作电压	5V（DC）
工作电流	<15mA
测量范围	2cm ～ 450cm
测量精度	±3mm
发射频率	40kHz
接口类型	4PIN接口（VCC, GND, Trig, Echo）
工作温度范围	-15℃ ～ +70℃
重量	10g

4. 工作原理#

HC-SR05 超声波传感器通过 Trig 引脚触发超声波发射器发射 40kHz 的超声波信号。当超声波遇到障碍物时，会反射回来并被接收器接收。模块通过 Echo 引脚输出一个高电平信号，其持续时间与超声波从发射到接收的时间成正比。通过测量 Echo 信号的持续时间，可以计算出物体与传感器之间的距离。

公式如下：

距离 (cm) = (Echo 高电平时间 (us) × 声速 (340 m/s)) / 2 / 10000

5. 接口说明#

模块有4个引脚：

VCC：电源正极（5V）。
GND：电源负极（接地）。
Trig：触发信号输入（发送超声波）。
Echo：回波信号输出（接收超声波）。

6. 连接图#

以下是 KE0056 模块与 Arduino UNO 的连接示意图：

KE0056模块引脚	Arduino引脚
VCC	5V
GND	GND
Trig	D8
Echo	D7

连接图如下：

7. 示例代码#

以下是用于测试 KE0056 模块的 Arduino 示例代码：

// 定义引脚
#define TRIG_PIN 8 // Trig 引脚
#define ECHO_PIN 7 // Echo 引脚

void setup() {
  pinMode(TRIG_PIN, OUTPUT); // 设置 Trig 引脚为输出模式
  pinMode(ECHO_PIN, INPUT);  // 设置 Echo 引脚为输入模式
  Serial.begin(9600);        // 设置串口波特率为9600
  Serial.println("HC-SR05 Ultrasonic Sensor Test");
}

void loop() {
  // 发送超声波信号
  digitalWrite(TRIG_PIN, LOW);
  delayMicroseconds(2);
  digitalWrite(TRIG_PIN, HIGH);
  delayMicroseconds(10);
  digitalWrite(TRIG_PIN, LOW);

  // 读取 Echo 信号的高电平持续时间
  long duration = pulseIn(ECHO_PIN, HIGH);

  // 计算距离（单位：厘米）
  float distance = (duration * 0.034) / 2;

  // 打印距离
  Serial.print("Distance: ");
  Serial.print(distance);
  Serial.println(" cm");

  delay(500); // 延迟500ms
}

8. 实验现象#

测试步骤：
- 按照连接图接线，将模块连接到 Arduino。
- 将代码烧录到 Arduino 开发板中。
- 上电后，打开 Arduino IDE 的串口监视器，设置波特率为 9600。
- 在传感器前放置障碍物，观察串口监视器中显示的距离值。

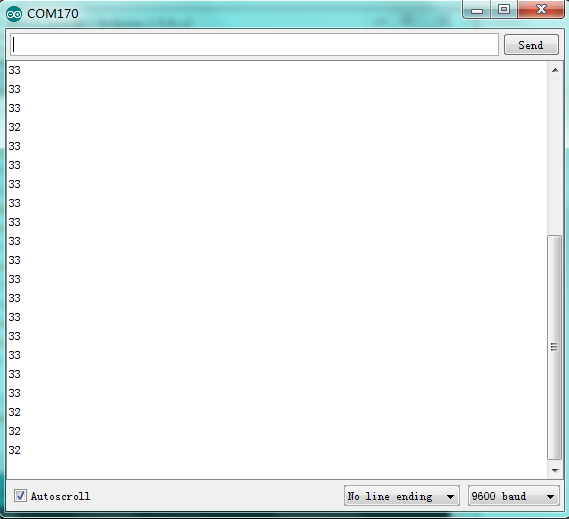

实验现象：
- 当障碍物靠近传感器时，串口监视器显示的距离值减小。
- 当障碍物远离传感器时，串口监视器显示的距离值增大。

9. 注意事项#

电压范围：确保模块工作在 5V 电压范围内，避免损坏模块。
测量范围：模块的测量范围为 2cm 至 450cm，超出范围可能导致测量不准确。
环境干扰：避免在强风、强光或高噪声环境中使用，以免影响测量结果。
固定模块：通过模块上的定位孔将其固定在稳定的位置，避免震动影响测量结果。
测量角度：模块的测量角度为 15°，请确保障碍物在测量范围内。
延迟时间：在发送超声波信号后，需等待至少 60ms 再次发送信号，以避免信号干扰。

10. 应用场景#

距离测量：用于测量物体与传感器之间的距离。
避障系统：用于机器人或无人机的避障功能。
自动化控制：用于自动门、自动水龙头等设备的控制。
液位检测：用于检测液体的高度或液位。
教育实验：用于学习超声波传感器的工作原理和应用。
