KE0034 Keyes 麦克风声音传感器模块详细教程#

1. 概述#

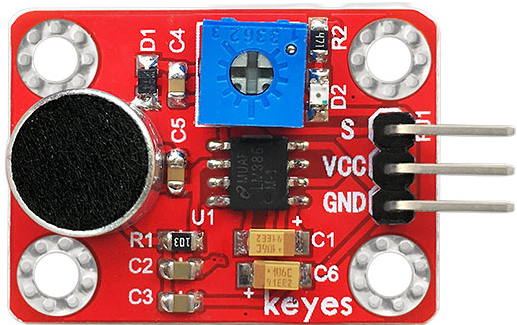

KE0034 Keyes 麦克风声音传感器模块是一款基于电容式麦克风的声音检测模块，能够检测环境中的声音强度变化。模块通过麦克风采集声音信号，并通过内置的信号放大电路将声音信号转换为模拟信号输出（S）。适用于声音检测、语音识别、声音触发等场景。

2. 模块特点#

声音检测：能够检测环境中的声音强度变化。
模拟信号输出：通过S引脚输出声音信号的模拟电压值。
灵敏度可调：通过板载电位器调节灵敏度。
简单易用：兼容Arduino、树莓派等开发板。

3. 规格参数#

参数	值
工作电压	3.3V - 5V
输出信号	模拟信号（S）
灵敏度调节	支持（通过电位器）
接口类型	3PIN接口（VCC, GND, S）

4. 工作原理#

KE0034模块通过电容式麦克风采集环境中的声音信号，并通过内置的信号放大电路将声音信号放大。模块通过S引脚输出声音信号的模拟电压值，反映声音强度的变化。通过板载电位器可以调节声音检测的灵敏度。

5. 接口说明#

模块有3个引脚：

VCC：电源正极（3.3V-5V）。
GND：电源负极（接地）。
S：模拟信号输出（连接开发板的模拟输入引脚）。

6. 连接图#

以下是KE0034模块与Arduino UNO的连接示意图：

KE0034模块引脚	Arduino引脚
VCC	5V
GND	GND
S	A0

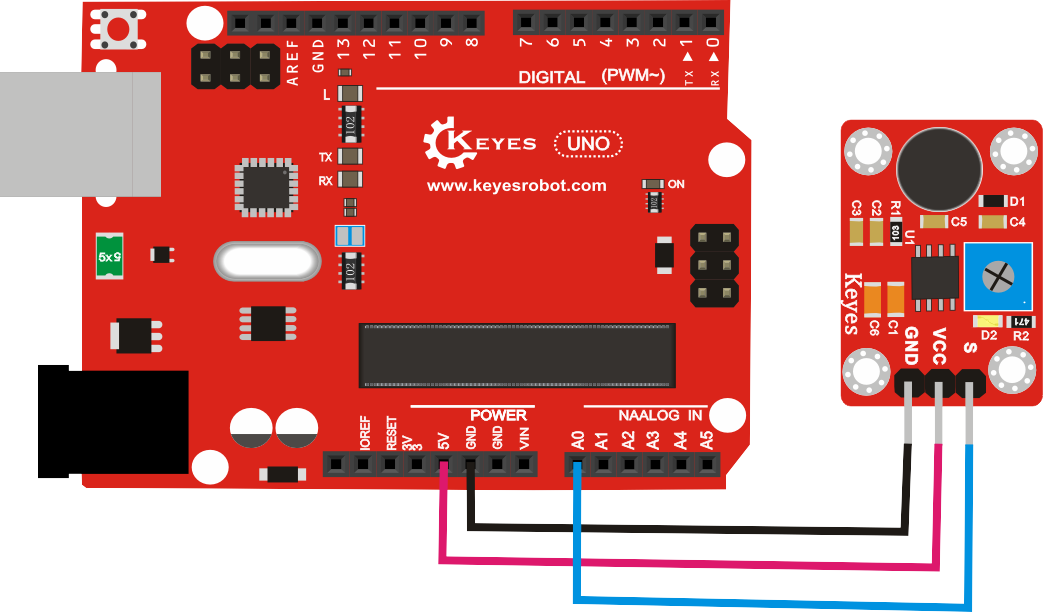

连接图如下：

7. 示例代码#

以下是使用KE0034模块的Arduino示例代码，读取模拟信号（S）并在串口监视器中显示声音强度的变化：

// 定义模拟信号引脚
#define SIGNAL_PIN A0  // S连接到模拟引脚A0

void setup() {
  // 初始化串口通信
  Serial.begin(9600);
}

void loop() {
  // 读取模拟信号
  int signalValue = analogRead(SIGNAL_PIN);

  // 打印模拟信号值
  Serial.print("Sound Signal: ");
  Serial.println(signalValue);

  delay(500); // 延迟500ms
}

8. 实验现象#

模拟信号（S）：
- S引脚输出的模拟电压值会随着声音强度的变化而变化。

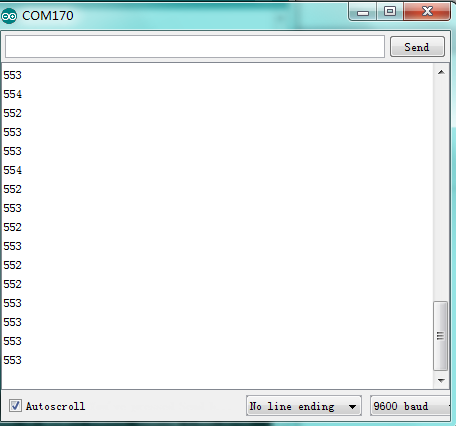

- 在串口监视器中可以看到模拟信号的实时变化。
- 当环境声音较大时，S的输出值会增大；当环境声音较小时，S的输出值会减小。

9. 注意事项#

电压范围：确保模块工作在3.3V-5V范围内，避免损坏模块。
灵敏度调节：通过旋转板载电位器调节声音检测的灵敏度。
避免干扰：模块对环境噪声较敏感，建议在安静环境下测试。
固定模块：模块运行时建议固定在稳定的位置，避免震动影响检测效果。

10. 应用场景#

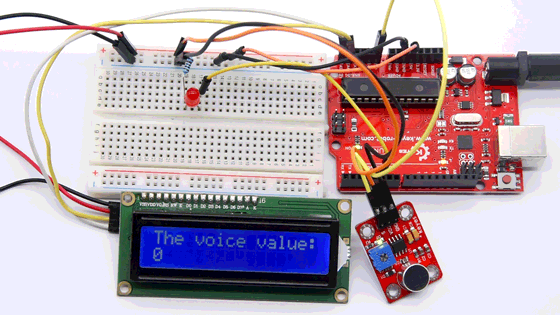

KE0034

声音触发：如声音控制的灯光、报警器等。
语音识别：作为语音识别系统的前端声音采集模块。
环境监测：检测环境中的声音强度变化。

11. 参考链接#

以下是一些有助于开发的参考链接：

麦克风工作原理介绍

如果需要继续其他模块的教程或有其他问题，请告诉我！
