KE0048 Keyes 红外接收传感器模块详细教程#

1. 介绍#

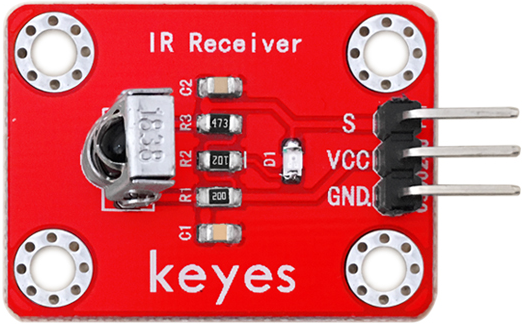

KE0048 Keyes 红外接收传感器模块是一款基于红外接收头的模块，专为 Arduino 等开发板设计。它能够接收红外遥控信号，并将其解码为数字信号输出。模块采用红色环保 PCB 板，设计简单，易于使用，适用于红外遥控信号接收、智能家居、机器人控制等场景。

2. 特点#

红外信号接收：通过红外接收头接收红外遥控信号。
数字信号输出：输出解码后的数字信号，便于开发板读取。
高兼容性：兼容 Arduino、树莓派等开发板。
环保设计：采用红色环保 PCB 板，耐用且稳定。
易于固定：模块自带两个定位孔，方便安装。

3. 规格参数#

参数	值
工作电压	3.3V - 5V（DC）
接口类型	3PIN接口（VCC, GND, S）
输出信号	数字信号（高/低电平）
接收距离	5m ～ 10m（视环境而定）
接收角度	±45°
工作频率	38kHz
工作温度范围	-25℃ ～ +85℃
重量	3.5g

4. 工作原理#

KE0048 红外接收传感器模块通过红外接收头接收 38kHz 的红外信号，并将其解码为数字信号输出。当接收到红外信号时，模块输出低电平；当没有信号时，模块输出高电平。通过结合 Arduino 和红外遥控库，可以解码遥控器的按键信号。

5. 接口说明#

模块有3个引脚：

VCC：电源正极（3.3V-5V）。
GND：电源负极（接地）。
S：数字信号输出（连接开发板的数字输入引脚）。

6. 连接图#

以下是 KE0048 模块与 Arduino UNO 的连接示意图：

KE0048模块引脚	Arduino引脚
VCC	5V
GND	GND
S	D11

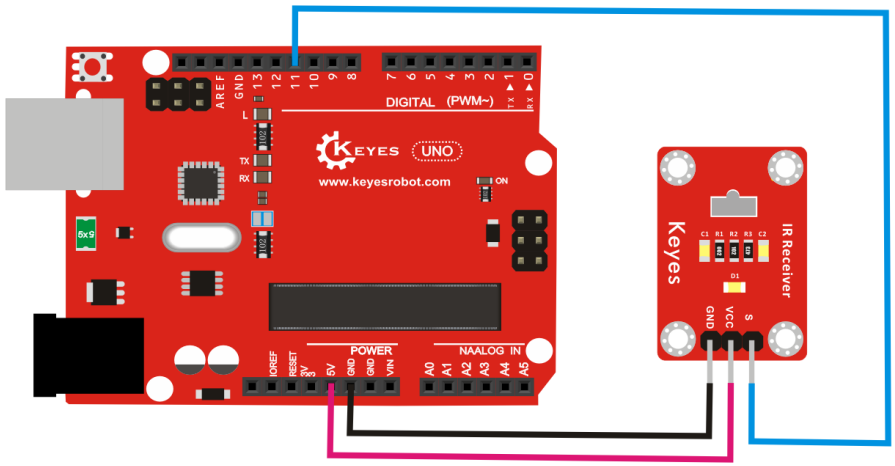

连接图如下：

7. 示例代码#

以下是用于测试 KE0048 模块的 Arduino 示例代码，需安装 IRremote 库：

安装 IRremote 库#

下载库文件：IRremote

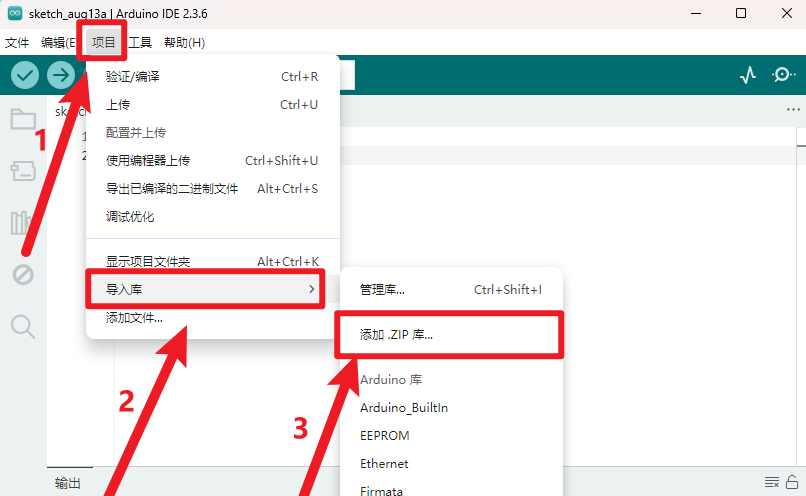

打开Arduino IDE，选择“项目”，选择“导入库”，再选择“添加.ZIP库”。

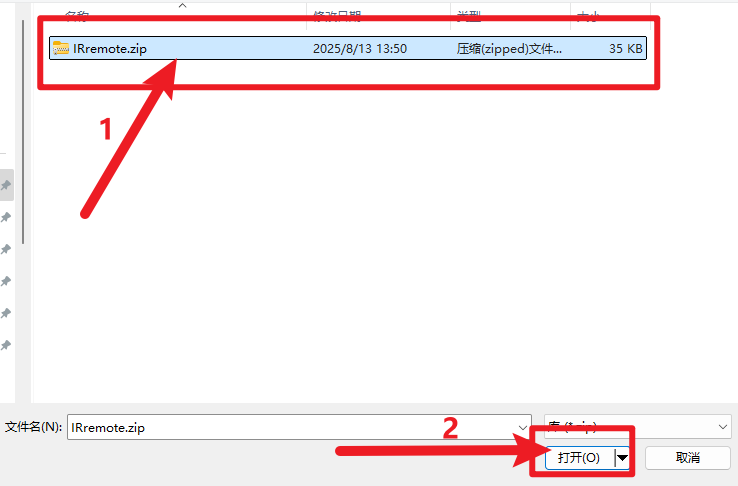

找到下载资料的存放位置，打开文件夹找到库文件，选择要导入的库，点击“打开”。
安装成功出现的界面。

代码#

#include <IRremote.h>

// 定义红外接收引脚
#define RECV_PIN 11

IRrecv irrecv(RECV_PIN); // 创建红外接收对象
decode_results results;  // 创建解码结果对象

void setup() {
  Serial.begin(9600);    // 设置串口波特率为9600
  irrecv.enableIRIn();   // 启动红外接收
  Serial.println("IR Receiver is ready");
}

void loop() {
  if (irrecv.decode(&results)) { // 如果接收到红外信号
    Serial.print("IR Code: ");
    Serial.println(results.value, HEX); // 打印接收到的红外代码（16进制）
    irrecv.resume(); // 准备接收下一个信号
  }
}

8. 实验现象#

测试步骤：
- 按照连接图接线，将模块连接到 Arduino。
- 将代码烧录到 Arduino 开发板中。
- 上电后，打开 Arduino IDE 的串口监视器，设置波特率为 9600。
- 使用红外遥控器对准传感器，按下任意按键，观察串口监视器中显示的结果。
实验现象：
- 当没有按下遥控器按键时，串口监视器无输出。

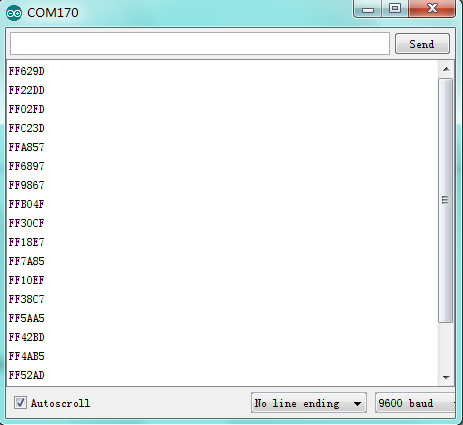

- 当按下遥控器按键时，串口监视器显示对应的红外代码（16进制）。

9. 注意事项#

电压范围：确保模块工作在 3.3V-5V 范围内，避免损坏模块。
接收距离：模块的接收距离与环境光线和遥控器的发射功率有关，建议在室内光线适中的环境中使用。
接收角度：模块的接收角度为 ±45°，请确保遥控器对准传感器。
固定模块：通过模块上的定位孔将其固定在稳定的位置，避免震动影响检测结果。
环境干扰：避免在强光或红外干扰较多的环境中使用，以免影响接收效果。

10. 应用场景#

红外遥控：用于接收红外遥控器的信号。
智能家居：用于家电的红外遥控控制。
机器人控制：通过红外遥控器控制机器人动作。
教育实验：用于学习红外通信原理的教学实验。
工业控制：用于红外信号的远程控制。

11. 参考链接#

以下是一些有助于开发的参考链接：

红外接收传感器工作原理介绍

如果需要补充其他内容或有其他问题，请告诉我！
