KE0068 Keyes 巡线传感器模块详细教程#

1. 介绍#

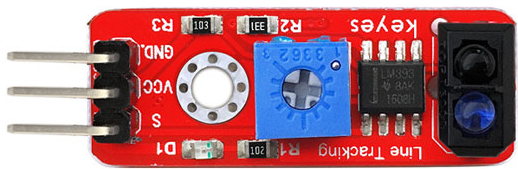

KE0068 Keyes 巡线传感器模块是一款基于红外反射原理的传感器模块，专为 Arduino 等开发板设计。它能够检测黑白线条或物体的反射光强度差异，输出数字信号，用于巡线小车、机器人路径识别等场景。模块采用红色环保 PCB 板，设计简单，易于使用。

2. 特点#

红外检测：通过红外发射和接收检测反射光强度。
数字信号输出：输出高/低电平，表示是否检测到黑线。
灵敏度可调：通过电位器调节灵敏度。
高兼容性：兼容 Arduino、树莓派等开发板。
环保设计：采用红色环保 PCB 板，耐用且稳定。
易于固定：模块自带两个定位孔，方便安装。

3. 规格参数#

参数	值
工作电压	3.3V ～ 5V（DC）
工作电流	20mA
检测距离	1mm ～ 6mm
输出信号	数字信号（高/低电平）
灵敏度调节	支持（通过电位器）
工作温度范围	-10℃ ～ +50℃
重量	5g

4. 工作原理#

KE0068 巡线传感器通过红外发射管发射红外光，红外接收管接收反射回来的光线。当传感器检测到黑色线条时，由于黑色物体吸收红外光，反射光较弱，输出低电平信号；当检测到白色线条时，反射光较强，输出高电平信号。通过调整电位器，可以改变检测灵敏度。

5. 接口说明#

模块有3个引脚：

VCC：电源正极（3.3V ～ 5V）。
GND：电源负极（接地）。
S：数字信号输出（高/低电平）。

6. 连接图#

以下是 KE0068 模块与 Arduino UNO 的连接示意图：

KE0068模块引脚	Arduino引脚
VCC	5V
GND	GND
S	D3

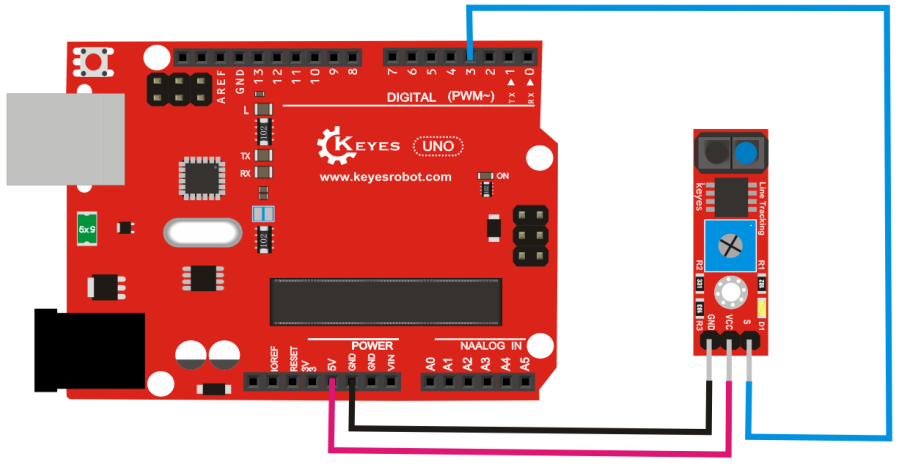

连接图如下：

7. 示例代码#

以下是用于测试 KE0068 模块的 Arduino 示例代码：

// 定义引脚
#define SENSOR_PIN 3 // S 引脚连接到 D3

void setup() {
  pinMode(SENSOR_PIN, INPUT); // 设置传感器引脚为输入模式
  Serial.begin(9600);         // 设置串口波特率为9600
  Serial.println("Line Tracking Sensor Test");
}

void loop() {
  // 读取传感器信号
  int sensorValue = digitalRead(SENSOR_PIN);

  // 判断是否检测到黑线
  if (sensorValue == LOW) {
    Serial.println("Black Line Detected!");
  } else {
    Serial.println("No Line Detected.");
  }

  delay(100); // 延迟100ms
}

8. 实验现象#

测试步骤：
- 按照连接图接线，将模块连接到 Arduino。
- 将代码烧录到 Arduino 开发板中。
- 上电后，打开 Arduino IDE 的串口监视器，设置波特率为 9600。
- 将传感器对准黑白线条，观察串口监视器中显示的结果。
实验现象：
- 当传感器检测到黑线时，串口监视器显示 “Black Line Detected!”。
- 当传感器检测到白线或无线条时，串口监视器显示 “No Line Detected.”。

9. 注意事项#

电压范围：确保模块工作在 3.3V ～ 5V 电压范围内，避免损坏模块。
检测距离：传感器与检测物体的距离应保持在 1mm ～ 6mm 之间，避免检测失效。
灵敏度调节：通过模块上的电位器调节灵敏度，顺时针增加灵敏度，逆时针降低灵敏度。
环境干扰：避免强光或红外干扰环境，以免影响检测效果。
固定模块：通过模块上的定位孔将其固定在稳定的位置，避免震动影响测量结果。

10. 应用场景#

巡线小车：用于制作巡线机器人或小车。
路径识别：用于机器人路径识别和导航。
工业自动化：用于生产线上的物体检测。
智能家居：用于光线检测和自动化控制。
教育实验：用于学习红外传感器的工作原理和应用。
