KE0069 Keyes 光折断传感器模块详细教程#

1. 介绍#

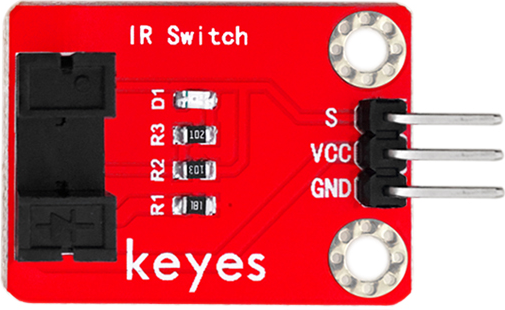

KE0069 Keyes 光折断传感器模块是一款基于红外光电对管的传感器模块，专为 Arduino 等开发板设计。它能够检测物体是否遮挡光线，并输出数字信号，用于计数、测速、物体检测等场景。模块采用红色环保 PCB 板，设计简单，易于使用。

2. 特点#

光折断检测：通过红外发射和接收检测光线是否被遮挡。
数字信号输出：输出高/低电平，表示是否检测到遮挡。
灵敏度可调：通过电位器调节灵敏度。
高兼容性：兼容 Arduino、树莓派等开发板。
环保设计：采用红色环保 PCB 板，耐用且稳定。
易于固定：模块自带两个定位孔，方便安装。

3. 规格参数#

参数	值
工作电压	3.3V ～ 5V（DC）
工作电流	20mA
检测距离	0 ～ 5mm
输出信号	数字信号（高/低电平）
灵敏度调节	支持（通过电位器）
工作温度范围	-10℃ ～ +50℃
重量	5g

4. 工作原理#

KE0069 光折断传感器模块通过红外发射管发射红外光，红外接收管接收红外光。当光线被物体遮挡时，接收管无法接收到红外光，模块输出低电平信号；当光线未被遮挡时，接收管接收到红外光，模块输出高电平信号。通过调整电位器，可以改变检测灵敏度。

5. 接口说明#

模块有3个引脚：

VCC：电源正极（3.3V ～ 5V）。
GND：电源负极（接地）。
S：数字信号输出（高/低电平）。

6. 连接图#

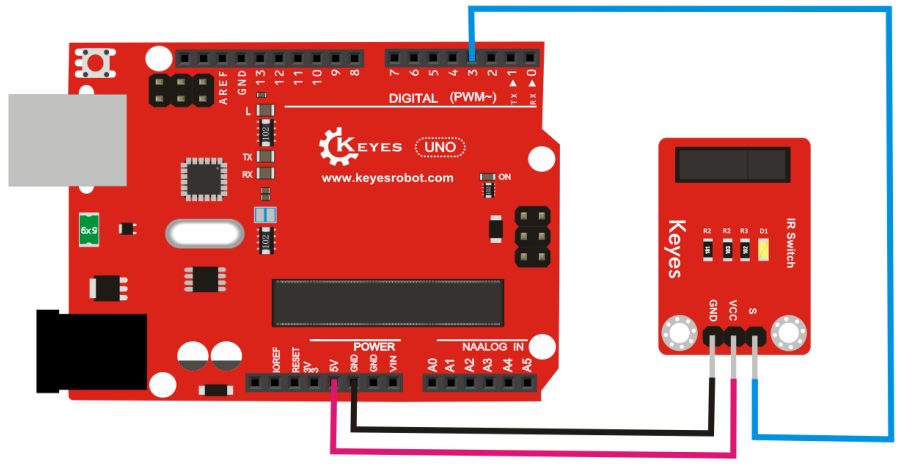

以下是 KE0069 模块与 Arduino UNO 的连接示意图：

KE0069模块引脚	Arduino引脚
VCC	5V
GND	GND
S	D3

连接图如下：

7. 示例代码#

以下是用于测试 KE0069 模块的 Arduino 示例代码：

// 定义引脚
#define SENSOR_PIN 3 // S 引脚连接到 D3

void setup() {
  pinMode(SENSOR_PIN, INPUT); // 设置传感器引脚为输入模式
  Serial.begin(9600);         // 设置串口波特率为9600
  Serial.println("Optical Break Sensor Test");
}

void loop() {
  // 读取传感器信号
  int sensorValue = digitalRead(SENSOR_PIN);

  // 判断是否检测到光折断
  if (sensorValue == LOW) {
    Serial.println("Object Detected (Light Blocked)!");
  } else {
    Serial.println("No Object Detected (Light Unblocked).");
  }

  delay(100); // 延迟100ms
}

8. 实验现象#

测试步骤：
- 按照连接图接线，将模块连接到 Arduino。
- 将代码烧录到 Arduino 开发板中。
- 上电后，打开 Arduino IDE 的串口监视器，设置波特率为 9600。
- 在传感器的红外发射和接收之间放置物体，观察串口监视器中显示的结果。
实验现象：
- 当物体遮挡红外光时，串口监视器显示 “Object Detected (Light Blocked)!”。
- 当没有物体遮挡红外光时，串口监视器显示 “No Object Detected (Light Unblocked).”

9. 注意事项#

电压范围：确保模块工作在 3.3V ～ 5V 电压范围内，避免损坏模块。
检测距离：传感器与检测物体的距离应保持在 0 ～ 5mm 之间，避免检测失效。
灵敏度调节：通过模块上的电位器调节灵敏度，顺时针增加灵敏度，逆时针降低灵敏度。
环境干扰：避免强光或红外干扰环境，以免影响检测效果。
固定模块：通过模块上的定位孔将其固定在稳定的位置，避免震动影响测量结果。

10. 应用场景#

计数器：用于生产线上的物体计数。
测速装置：用于检测物体通过的速度。
物体检测：用于检测物体是否经过特定位置。
机器人导航：用于机器人路径识别和障碍检测。
教育实验：用于学习红外传感器的工作原理和应用。
