KE0064 Keyes MQ-135 空气质量传感器模块详细教程#

1. 介绍#

KE0064 Keyes MQ-135 空气质量传感器模块是一款基于 MQ-135 气体传感器的模块，专为 Arduino 等开发板设计。它能够检测空气中的有害气体（如氨气、硫化物、苯蒸气、烟雾等）浓度，并输出模拟信号和数字信号。模块采用红色环保 PCB 板，设计简单，易于使用，适用于空气质量监测、气体泄漏检测等场景。

2. 特点#

多气体检测：能够检测空气中的氨气、硫化物、苯蒸气、烟雾等有害气体。
双输出模式：支持模拟信号和数字信号输出。
灵敏度可调：通过电位器调节灵敏度。
高兼容性：兼容 Arduino、树莓派等开发板。
环保设计：采用红色环保 PCB 板，耐用且稳定。
易于固定：模块自带两个定位孔，方便安装。

3. 规格参数#

参数	值
工作电压	5V（DC）
工作电流	150mA
检测气体	氨气、硫化物、苯蒸气、烟雾等
输出信号	模拟信号（AO），数字信号（DO）
灵敏度调节	支持（通过电位器）
预热时间	20 秒
工作温度范围	-10℃ ～ +50℃
重量	10g

4. 工作原理#

MQ-135 空气质量传感器内部包含一个加热元件和一个电化学传感器。当空气中的有害气体浓度增加时，传感器的电阻会发生变化，从而改变输出电压。模块通过模拟信号（AO）输出气体浓度的变化，同时通过数字信号（DO）输出是否超过设定的阈值（由电位器调节）。

5. 接口说明#

模块有4个引脚：

VCC：电源正极（5V）。
GND：电源负极（接地）。
AO：模拟信号输出（气体浓度）。
DO：数字信号输出（高/低电平，是否超过阈值）。

6. 连接图#

以下是 KE0064 模块与 Arduino UNO 的连接示意图：

KE0064模块引脚	Arduino引脚
VCC	5V
GND	GND
AO	A0
DO	D2

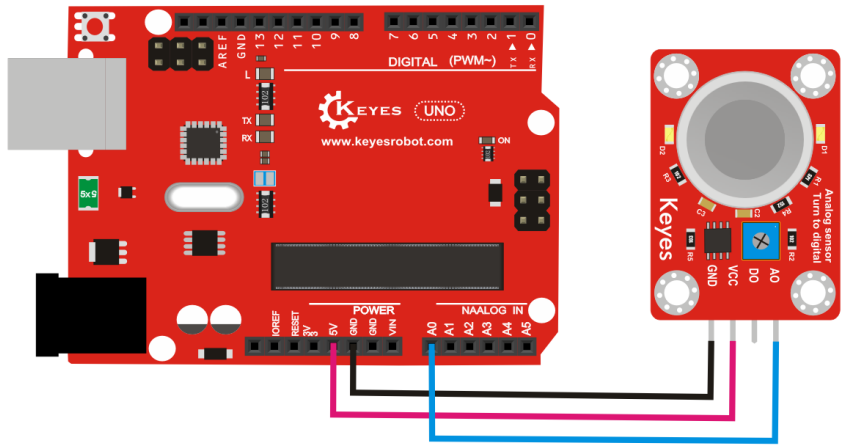

连接图如下：

7. 示例代码#

以下是用于测试 KE0064 模块的 Arduino 示例代码：

// 定义引脚
#define AOUT_PIN A0 // 模拟信号引脚
#define DOUT_PIN 2  // 数字信号引脚

void setup() {
  pinMode(DOUT_PIN, INPUT); // 设置 DOUT 引脚为输入模式
  Serial.begin(9600);       // 设置串口波特率为9600
  Serial.println("MQ-135 Air Quality Sensor Test");
}

void loop() {
  // 读取模拟信号
  int analogValue = analogRead(AOUT_PIN);

  // 读取数字信号
  int digitalValue = digitalRead(DOUT_PIN);

  // 打印模拟信号值
  Serial.print("Analog Value: ");
  Serial.print(analogValue);

  // 打印数字信号状态
  if (digitalValue == LOW) {
    Serial.println(" | Poor Air Quality Detected!");
  } else {
    Serial.println(" | Air Quality is Good.");
  }

  delay(500); // 延迟500ms
}

8. 实验现象#

测试步骤：
- 按照连接图接线，将模块连接到 Arduino。
- 将代码烧录到 Arduino 开发板中。
- 上电后，打开 Arduino IDE 的串口监视器，设置波特率为 9600。
- 在传感器附近释放少量烟雾或有害气体（如点燃火柴后吹灭），观察串口监视器中显示的结果。
实验现象：
- 当传感器检测到空气中有害气体浓度较高时，串口监视器显示 “Poor Air Quality Detected!”，同时模拟信号值（Analog Value）增加。
- 当空气质量良好时，串口监视器显示 “Air Quality is Good.”。

9. 注意事项#

预热时间：模块上电后需要 20 秒的预热时间，期间输出可能不稳定。
电压范围：确保模块工作在 5V 电压范围内，避免损坏模块。
灵敏度调节：通过模块上的电位器调节灵敏度，顺时针增加灵敏度，逆时针降低灵敏度。
环境干扰：避免在高湿度或强风环境中使用，以免影响检测效果。
固定模块：通过模块上的定位孔将其固定在稳定的位置，避免震动影响测量结果。
安全使用：在测试过程中避免长时间暴露于高浓度有害气体环境中，以免损坏传感器。

10. 应用场景#

空气质量监测：用于检测空气中的有害气体浓度。
气体报警器：用于制作空气质量报警器。
工业安全：用于检测工业环境中的有害气体浓度。
智能家居：用于制作空气质量监测设备。
教育实验：用于学习气体传感器的工作原理和应用。

11. 参考链接#

以下是一些有助于开发的参考链接：

MQ-135传感器工作原理介绍
