KE0092 Keyes Player Mini MP3模块教程#

1. 模块介绍#

KE0092 Keyes Player Mini MP3 模块是一款体积小巧、功能完善的音频播放模块，内部通常集成了 MP3 解码芯片与微型功率放大器，可通过 UART 串口进行简单的指令控制，实现 MP3 音频文件的播放、暂停、切换等功能。
该模块常用于语音播报、音乐播放、语音提示等场景，适合与 Arduino、树莓派等主控板搭配使用，制作各类互动项目。

应用场景#

语音提示系统（如电子称、智能售货机语音提示等）
序列音乐播放（如圣诞灯光音乐秀）
语音播报（如智能家居、信息提醒）
自动答录机/语音导航系统

2. 模块特点#

体积小巧：便于整合到各种嵌入式项目中。
操作简便：通过 UART 串口发送指令即可控制播放、暂停、调整音量等。
多种功能：支持播放下一个/上一个曲目、指定曲目、循环播放、随机播放等。
稳定可靠：采用专用 MP3 解码芯片，兼容多种音频格式（常见的 MP3、WAV 等）。
LED 指示：部分模块带有播放指示灯，便于观测播放状态。

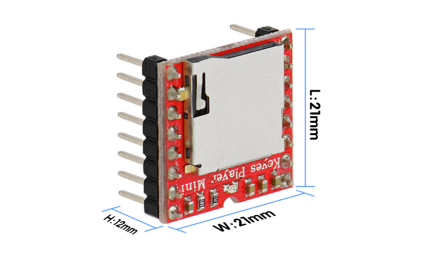

3. 规格参数#

参数	值
供电电压	3.2V ～ 5V（推荐 5V）
通信接口	UART 串口（TX、RX）
支持存储介质	MicroSD 卡（TF 卡，一般支持 32GB 及以下）
音频格式	MP3、WAV
输出方式	1W～3W 功率放大输出，或 3.5mm 音频接口（视模块型号而定）
工作温度	-10℃ ～ +70℃
尺寸	约 30mm × 22mm × 9mm
重量	约 5g

注：具体参数可能因批次或模块版本不同而略有差异，使用前请参考产品实物或官方资料。

4. 工作原理#

Player Mini MP3 模块通常基于专用的 MP3 解码芯片（如 YX5200、MH2024K-16SS 等）。文件系统与音频文件存储在 TF 卡里，通过简单的串口指令控制 MP3 芯片进行解码并输出音频信号。

核心流程#

存储准备：将音频文件拷贝到 TF 卡，并按要求命名或放置在指定目录。
UART 串口通信：主控板（Arduino 等）通过 RX、TX 引脚与 MP3 模块的 TX、RX 相连。
发送指令：主控板向模块发送如「播放」、「暂停」、「指定曲目」等指令。
音频解码：解码芯片对指定的 MP3 文件进行解码。
音频输出：解码后的音频通过内置功放或耳机孔（视模块而定）输出到喇叭或耳机。

5. 接口说明#

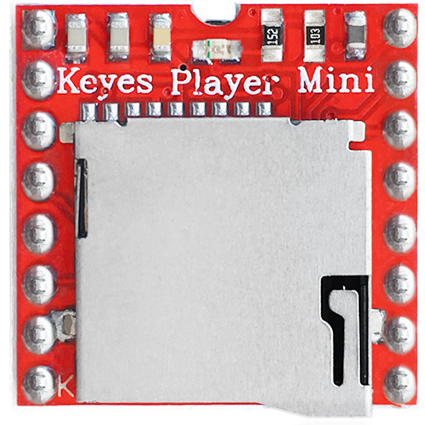

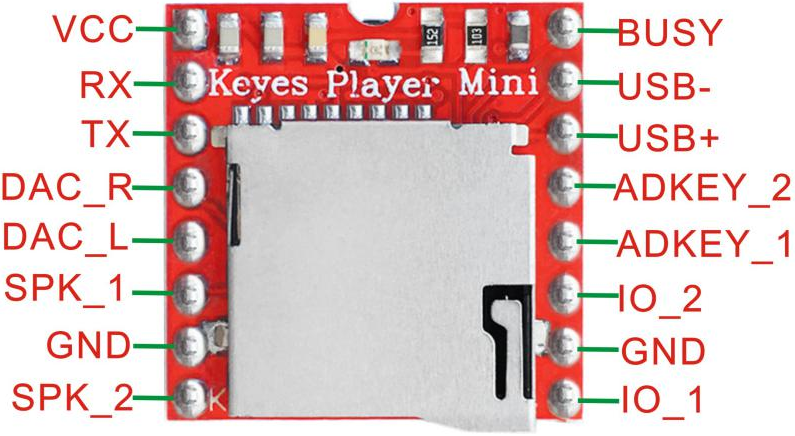

以下为该模块可能具备的主要引脚及元件，实际布局以实物为准：

引脚 / 接口	功能说明
VCC	电源正极，推荐 5V
GND	电源地
RX	串口接收引脚，接主控板的 TX
TX	串口发送引脚，接主控板的 RX
BUSY/LED	部分模块提供忙碌指示或播放指示功能输出
SPK+ / SPK-	连接扬声器正负极（若模块集成功放）
DAC_L / DAC_R	左右声道音频输出（若提供耳机或外部功放接口）
Micro SD 卡槽	用于插入 TF 卡存储音频文件

6. 连接图#

以下为与 ArduinoUNO 的常见连接示意：

Arduino UNO         KE0092 MP3模块
    5V -----------------> VCC
    GND ----------------> GND
    D10 (Software TX) ---> RX
    D11 (Software RX) ---> TX
               SPK+/SPK- -> 扬声器 (若带功放)

注：

若使用软串口(SoftwareSerial)，可选用其他数据脚，只需在代码中对应修改。

若 Arduino 主板使用硬串口 (0、1 引脚)，请注意与串口调试冲突问题。

7. 示例代码#

以下是 Arduino 使用 DFPlayer Mini 等兼容库控制 MP3 播放的示例代码（绝大多数 Player Mini MP3 模块的串口指令兼容此库）。
如未安装该库，可在 Arduino Library Manager 中搜索「DFPlayer Mini Mp3 by Makuna」或类似库以安装。

#include <SoftwareSerial.h>
#include <DFPlayer_Mini_Mp3.h>

SoftwareSerial mp3Serial(10, 11); // RX, TX

void setup() {
  Serial.begin(9600);         // 调试串口
  mp3Serial.begin(9600);      // MP3 模块串口
  mp3_set_serial(mp3Serial);  // DFPlayer 库函数，设置软件串口

  delay(1000);
  Serial.println("Initializing MP3 player...");

  if(!mp3_initialize()) {
    Serial.println("MP3 player initialization failed!");
    while(true);
  }
  Serial.println("MP3 player ready!");

  // 设置音量为中等 (0~30)
  mp3_set_volume(15);

  // 播放第 1 号曲目
  Serial.println("Playing track 1...");
  mp3_play(1);
}

void loop() {
  // 可在此处根据实际需求添加暂停/继续/切换等操作
}

8. 实验现象#

音频输出：当主控板发送「播放」指令后，扬声器或耳机中会发出对应音频文件的声音。
串口监视器调试：可以在串口调试窗口中查看初始化信息及发送指令的状态。
LED/BUSY 指示：若模块自带 LED，播放时可能会点亮或闪烁。
切换/暂停：发出相应指令后，音频可快速切换或暂停/继续播放。

9. 注意事项#

供电：推荐 5V 电源，如使用 3.3V 供电，需要确认模块兼容性及实测稳定性。
音频文件命名：某些芯片对文件名称、放置路径有特定要求，建议将文件名改为「001.mp3」「002.mp3」等并置于根目录或指定文件夹。
串口波特率：默认常见为 9600，可检查库文档或使用 AT 指令修改。
音量及喇叭：若使用内置功放，接有扬声器时音量较大可能导致失真或供电不足；可选择外接功放或调低音量。
TF 卡格式：建议使用 FAT16 或 FAT32 格式化的卡，容量不宜过大（一般 ≤ 32GB）。
软串口限制：Arduino UNO 使用软件串口与模块通信时，需确保正确的引脚和波特率，调试输出与通信争用会带来冲突。
