KE0076 Keyes GUVA-S12SD 紫外线传感器教程#

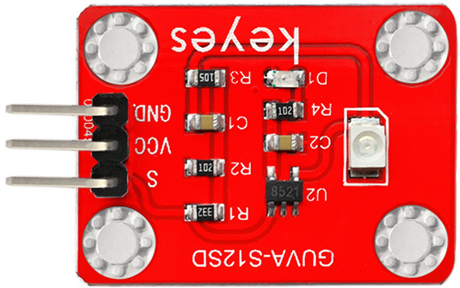

1. 模块介绍#

KE0076 Keyes GUVA-S12SD 紫外线传感器是一款基于 GUVA-S12SD 芯片的紫外线强度检测模块，能够检测环境中的紫外线强度并输出模拟电压信号。模块采用环保红色 PCB 板，具有高灵敏度和低功耗的特点，适用于紫外线强度监测、环境检测、紫外线防护设备等应用场景。

应用场景#

紫外线强度监测
环境光检测
紫外线防护设备
智能家居环境监测

2. 模块特点#

高灵敏度：能够检测 240nm ～ 370nm 波长范围内的紫外线。
低功耗：适合电池供电设备。
模拟输出：输出与紫外线强度成正比的模拟电压信号。
环保设计：采用红色环保 PCB 板，耐用且稳定。
易于使用：直接连接到 Arduino 等开发板的模拟输入引脚即可读取数据。

3. 规格参数#

参数	值
工作电压	3.3V ～ 5V（DC）
工作电流	0.1mA
检测波长范围	240nm ～ 370nm
输出信号	模拟电压（0V ～ 1V）
尺寸	20mm × 15mm × 3mm
重量	3g

4. 工作原理#

GUVA-S12SD 是一款紫外线光电二极管，能够检测 240nm ～ 370nm 波长范围内的紫外线强度，并将其转换为电流信号。模块通过电路将电流信号转换为模拟电压信号，输出电压与紫外线强度成正比。通过读取输出电压值，可以计算出紫外线强度（单位：mW/cm²）。

5. 接口说明#

模块有 3 个主要引脚：

VCC：电源正极（3.3V ～ 5V）。
- 用于为模块供电。
GND：电源负极（接地）。
- 与 Arduino 或其他控制板的 GND 引脚连接。
S：模拟信号输出。
- 输出与紫外线强度成正比的模拟电压信号，接 Arduino 的模拟输入引脚（如 A0）。

6. 连接图#

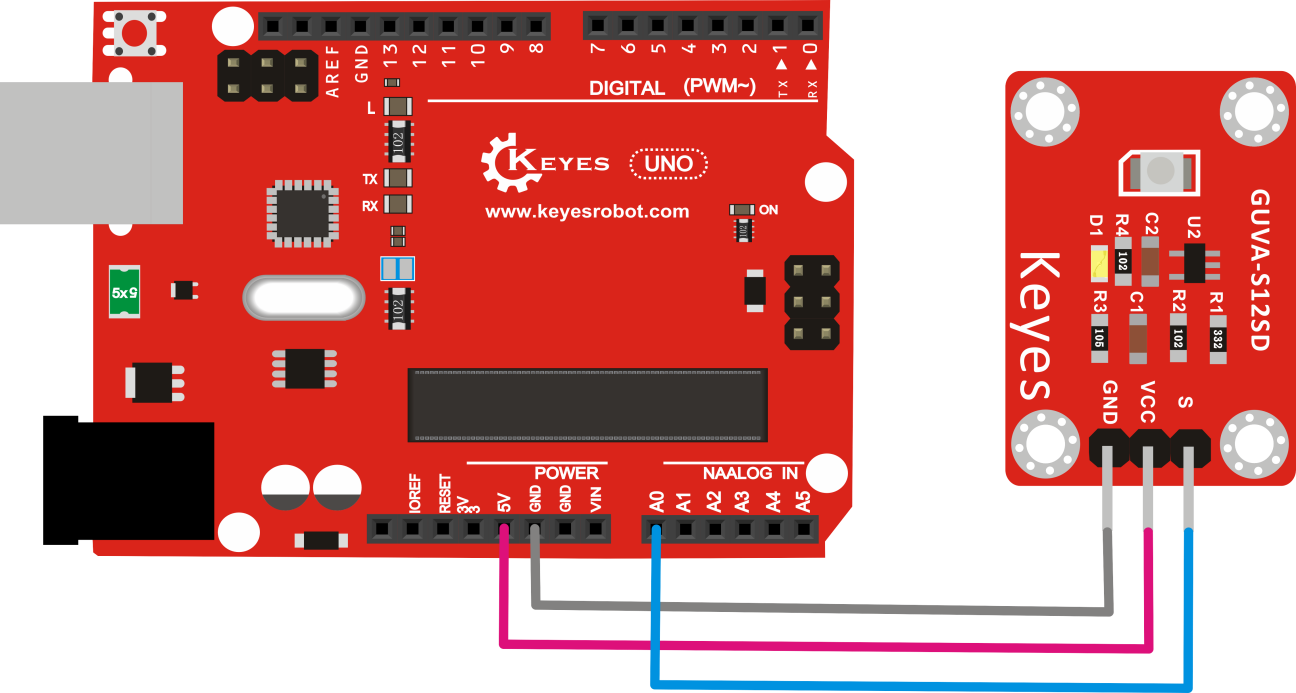

以下是 KE0076 模块与 Arduino UNO 的连接示意图：

模块引脚	Arduino 引脚
VCC	5V
GND	GND
S	A0

连接图如下：

7. 示例代码#

以下是用于测试 KE0076 模块的 Arduino 示例代码，读取紫外线强度并在串口监视器中显示。

代码示例#

const int UVPin = A0;  // 紫外线传感器输出引脚连接到 Arduino 的 A0
float voltage;         // 模拟电压值
float uvIntensity;     // 紫外线强度（mW/cm²）

void setup() {
  Serial.begin(9600);  // 初始化串口通信，波特率为 9600
}

void loop() {
  int sensorValue = analogRead(UVPin);  // 读取传感器的模拟值（0 ～ 1023）
  voltage = sensorValue * (5.0 / 1023.0);  // 将模拟值转换为电压（0V ～ 5V）
  uvIntensity = voltage * 10.0;  // 根据模块特性计算紫外线强度（mW/cm²）

  // 打印电压值和紫外线强度
  Serial.print("Voltage: ");
  Serial.print(voltage);
  Serial.print(" V, UV Intensity: ");
  Serial.print(uvIntensity);
  Serial.println(" mW/cm²");

  delay(1000);  // 延迟 1 秒
}

8. 实验现象#

硬件连接：按照连接图连接模块与 Arduino UNO。
烧录代码：将代码上传到 Arduino UNO。
运行测试：
- 打开 Arduino IDE 的串口监视器，设置波特率为 9600。
- 串口监视器会显示传感器输出的电压值和紫外线强度。
- 当传感器暴露在紫外线光源下时，电压值和紫外线强度会增加。
- 当传感器处于黑暗环境中时，电压值接近 0，紫外线强度接近 0。

9. 注意事项#

供电电压：模块支持 3.3V 和 5V 电压，但建议使用 5V 供电以确保稳定性。
环境光干扰：避免强可见光对传感器的测量精度产生影响。
紫外线光源：测试时建议使用紫外线灯或自然阳光作为光源。
校准：如果需要精确测量紫外线强度，建议对传感器进行校准。
安全防护：避免长时间暴露在强紫外线光源下，以免对人体造成伤害。

10. 参考链接#

GUVA-S12SD 数据手册
