KE0030 Keyes双色LED模块教程#

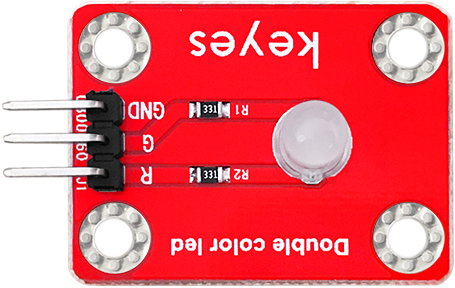

1. 模块介绍#
KE0030 Keyes双色LED模块是一款简单易用的LED模块,集成了一个双色LED灯(红色和绿色)以及限流电阻。通过控制模块上的两个引脚(RED和GREEN),可以点亮红色、绿色或混合成黄色的光。该模块适用于Arduino等微控制器开发板,广泛用于电子实验、指示灯显示等场景。
2. 模块特点#
双色LED:支持红色和绿色两种颜色,可通过PWM调节亮度。
简单易用:仅需3个引脚(GND、RED、GREEN)即可控制。
低功耗:内置限流电阻,无需额外电阻保护。
兼容性强:适用于Arduino、树莓派等主流开发板。
3. 规格参数#
参数 |
值 |
|---|---|
工作电压 |
3.3V - 5V |
LED颜色 |
红色、绿色 |
接口类型 |
3针接口(GND, RED, GREEN) |
模块尺寸 |
19mm x 15mm |
工作电流 |
红色约20mA,绿色约20mA |
内置电阻 |
220Ω |
4. 工作原理#
KE0030模块的双色LED灯包含两个发光二极管(红色和绿色),共用一个阴极(GND)。通过向RED或GREEN引脚施加高电平信号,可以分别点亮红色或绿色LED。如果同时向RED和GREEN引脚施加高电平,红绿光会混合成黄色。
红色灯亮:RED引脚高电平,GREEN引脚低电平。
绿色灯亮:GREEN引脚高电平,RED引脚低电平。
黄色灯亮:RED和GREEN引脚同时高电平。
5. 接口说明#
模块有3个引脚:
GND:接地。
RED:控制红色LED的引脚。
GREEN:控制绿色LED的引脚。
6. 连接图#
以下是KE0030模块与Arduino UNO的连接示意图:
KE0030模块引脚 |
Arduino引脚 |
|---|---|
GND |
GND |
RED |
D5 |
GREEN |
D6 |

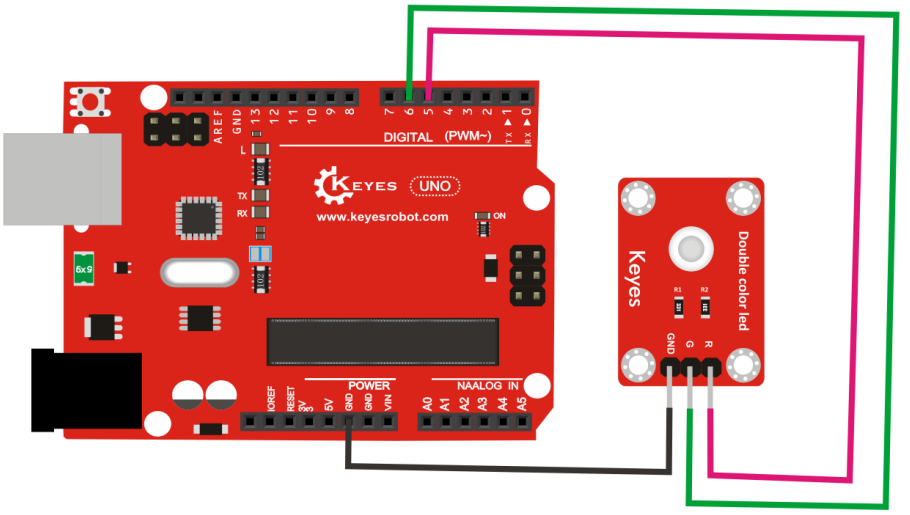

连接图如下:

7. 示例代码#
以下是一个Arduino示例代码,用于控制双色LED模块显示红色、绿色和黄色。
// 定义引脚
#define RED_PIN 5
#define GREEN_PIN 6
void setup() {
// 设置引脚为输出模式
pinMode(RED_PIN, OUTPUT);
pinMode(GREEN_PIN, OUTPUT);
}
void loop() {
// 点亮红色
digitalWrite(RED_PIN, HIGH);
digitalWrite(GREEN_PIN, LOW);
delay(1000); // 延迟1秒
// 点亮绿色
digitalWrite(RED_PIN, LOW);
digitalWrite(GREEN_PIN, HIGH);
delay(1000); // 延迟1秒
// 点亮黄色(红绿同时亮)
digitalWrite(RED_PIN, HIGH);
digitalWrite(GREEN_PIN, HIGH);
delay(1000); // 延迟1秒
// 关闭所有灯
digitalWrite(RED_PIN, LOW);
digitalWrite(GREEN_PIN, LOW);
delay(1000); // 延迟1秒
}
8. 实验现象#
运行上述代码后,双色LED模块会按照以下顺序显示:
红色亮1秒。
绿色亮1秒。
黄色亮1秒(红绿同时亮)。
熄灭1秒。
循环重复上述过程。
9. 注意事项#
电压范围:确保模块工作在3.3V-5V范围内,避免损坏LED。
限流保护:模块已内置限流电阻,无需额外添加电阻。
引脚连接:确保GND正确连接,否则LED无法正常工作。
PWM调节:如果需要调节亮度,可以使用PWM信号控制RED和GREEN引脚。
避免短路:在连接模块时,注意避免引脚短路。
