KE0041 Keyes DHT11 温湿度传感器模块详细教程#

1. 介绍#

KE0041 Keyes DHT11 温湿度传感器模块是一款基于 DHT11 数字温湿度传感器芯片的模块，专为 Arduino 等开发板设计。DHT11 是一种高性价比的温湿度传感器，能够提供数字化的温度和湿度数据，具有良好的稳定性和可靠性。模块采用红色环保 PCB 板，设计简单，易于使用，适用于环境监测、智能家居、农业控制等场景。

2. 特点#

温湿度检测：同时检测环境温度和湿度。
数字输出：通过单总线通信输出温湿度数据。
高性价比：适合对精度要求不高的场景。
高兼容性：兼容 Arduino、树莓派等开发板。
环保设计：采用红色环保 PCB 板，耐用且稳定。
易于固定：模块自带两个定位孔，方便安装。

3. 规格参数#

参数	值
工作电压	3.3V - 5V（DC）
接口类型	3PIN接口（VCC, GND, S）
输出信号	数字信号（单总线通信）
温度测量范围	0℃ ～ +50℃
湿度测量范围	20% ～ 90% RH
温度精度	±2℃
湿度精度	±5% RH
工作温度范围	0℃ ～ +50℃
重量	3.5g

4. 工作原理#

DHT11 是一种数字温湿度传感器，内部集成了温湿度测量元件和信号处理电路。传感器通过单总线通信协议将温湿度数据传输给主控设备。模块通过 VCC 和 GND 提供电源，S引脚用于数据通信。

5. 接口说明#

模块有3个引脚：

VCC：电源正极（3.3V-5V）。
GND：电源负极（接地）。
S：数据引脚（连接开发板的数字输入/输出引脚）。

6. 连接图#

以下是 KE0041 模块与 Arduino UNO 的连接示意图：

KE0041模块引脚	Arduino引脚
VCC	5V
GND	GND
S	D3

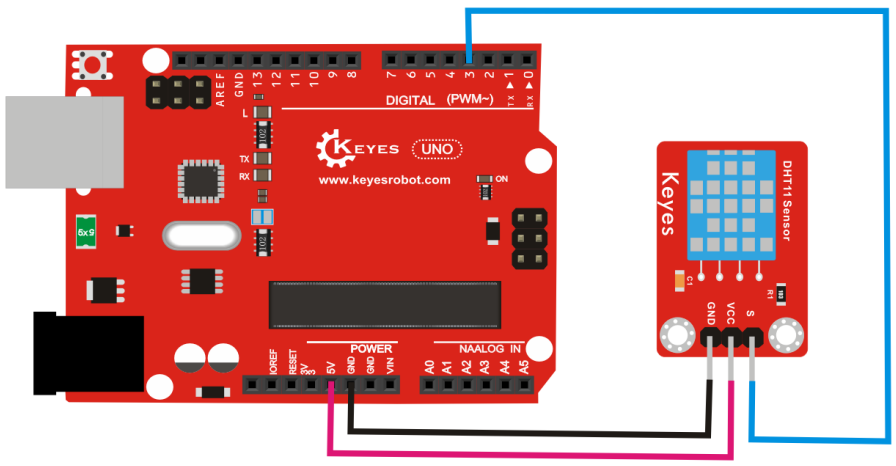

连接图如下：

7. 示例代码#

以下是用于测试 KE0041 模块的 Arduino 示例代码，需安装 DHT 库：

安装库#

打开Arduino IDE，点击“项目”，选择“管理库”。

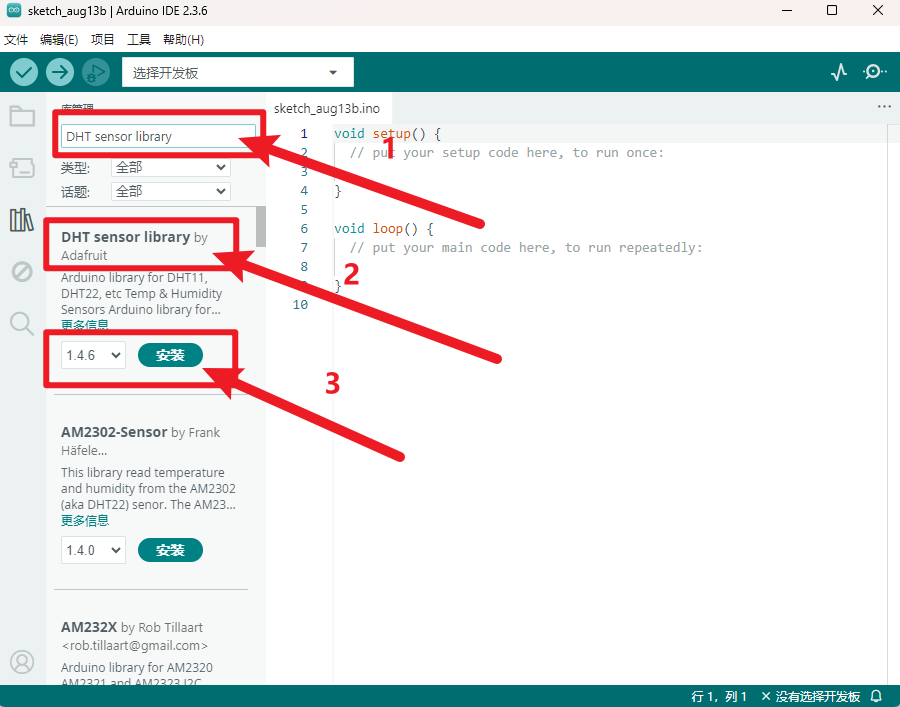

方框输入“DHT sensor library”，选择“DHT sensor library”，点击“安装”。
出现如下界面，选择“全部安装”。

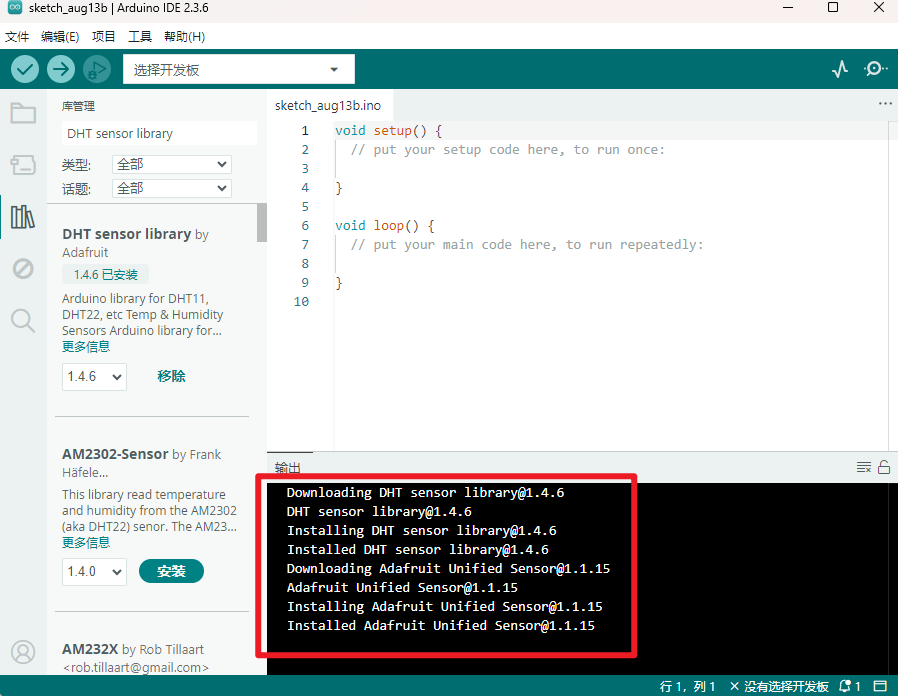

安装成功出现的界面。

代码#

#include <DHT.h>

// 定义引脚和传感器类型
#define DHTPIN 3      // DATA引脚连接到数字引脚3
#define DHTTYPE DHT11 // 使用DHT11传感器

DHT dht(DHTPIN, DHTTYPE); // 初始化DHT对象

void setup() {
  Serial.begin(9600); // 设置串口波特率为9600
  dht.begin();        // 启动DHT传感器
}

void loop() {
  // 读取湿度
  float humidity = dht.readHumidity();
  // 读取温度（摄氏度）
  float temperature = dht.readTemperature();

  // 检查是否读取失败
  if (isnan(humidity) || isnan(temperature)) {
    Serial.println("Failed to read from DHT sensor!");
    return;
  }

  // 打印温湿度数据
  Serial.print("Humidity: ");
  Serial.print(humidity);
  Serial.print(" %\t");
  Serial.print("Temperature: ");
  Serial.print(temperature);
  Serial.println(" °C");

  delay(2000); // 延迟2秒
}

8. 实验现象#

测试步骤：
- 按照连接图接线，将模块连接到 Arduino。
- 将代码烧录到 Arduino 开发板中。
- 上电后，打开 Arduino IDE 的串口监视器，设置波特率为 9600。
- 将传感器置于不同温湿度环境中，观察串口监视器中显示的温湿度值。
实验现象：
- 在室温环境下，串口监视器显示的温湿度值接近实际环境值（如 25℃ 和 50% RH）。
- 当传感器接触到热源（如手指或热水）时，显示的温度值升高。
- 当传感器接触到冷源（如冰块）时，显示的温度值降低。
- 湿度值会随环境湿度的变化而变化。

9. 注意事项#

电压范围：确保模块工作在 3.3V-5V 范围内，避免损坏模块。
环境温度：DHT11 的测量范围为 0℃ ～ +50℃，超出范围可能导致测量不准确。
单总线通信：确保 DATA 引脚连接到支持单总线通信的数字引脚。
固定模块：通过模块上的定位孔将其固定在稳定的位置，避免震动影响测试结果。
校准：如果需要更高精度的测量，建议对传感器进行校准。

10. 应用场景#

环境监测：用于室内或室外环境温湿度的实时监测。
智能家居：用于空调、加湿器等设备的温湿度控制。
农业监测：用于温室或农田的温湿度监测。
科研实验：用于温湿度相关实验的数据采集。
工业控制：用于工业设备的温湿度监测与报警。

11. 参考链接#

以下是一些有助于开发的参考链接：

DHT11温湿度传感器工作原理介绍

如果需要补充其他内容或有其他问题，请告诉我！
