KE0155 KEYES MPU-6050 Balance Car Shield V3平衡车扩展板#

1. 说明#

KEYES MPU-6050 Balance Car Shield V3 是一款专为平衡车设计的扩展板，集成了 MPU-6050 六轴传感器，能够实时监测平衡车的姿态和运动状态。该扩展板通过 I2C 接口与单片机（如 Arduino）进行通信，适用于制作平衡车、机器人等项目。

2. 技术参数#

工作电压：DC 5V
通信方式：I2C
尺寸：约 100mm × 70mm × 15mm
重量：约 30g
环保属性：ROHS

3. 接口和主要元件说明#

MPU-6050：六轴传感器，用于检测加速度和角速度。
I2C 接口：用于与单片机通信，通常连接到 SDA 和 SCL 引脚。
电源接口：为扩展板供电，通常为 5V。
电机驱动接口：用于连接电机驱动模块，控制平衡车的运动。
LED 指示灯：用于指示工作状态。

4. 连接示例#

以下是 KEYES MPU-6050 平衡车扩展板与 Arduino 的接线示意图：

flowchart LR
    A["KEYES MPU-6050 Balance Car Shield V3"]
    A -- VCC --> B["5V"]
    A -- GND --> C["GND"]
    A -- SDA --> D["A4 (SDA)"]
    A -- SCL --> E["A5 (SCL)"]
    A -- 电机驱动接口 --> F["电机驱动模块"]

将扩展板的 VCC 引脚连接到 Arduino 的 5V；
将扩展板的 GND 引脚连接到 Arduino 的 GND；
将 SDA 引脚连接到 Arduino 的 A4（SDA）；
将 SCL 引脚连接到 Arduino 的 A5（SCL）；
将电机驱动接口连接到电机驱动模块。

5. 示例代码#

安装库

打开Arduino IDE，点击“项目”，选择“管理库”。

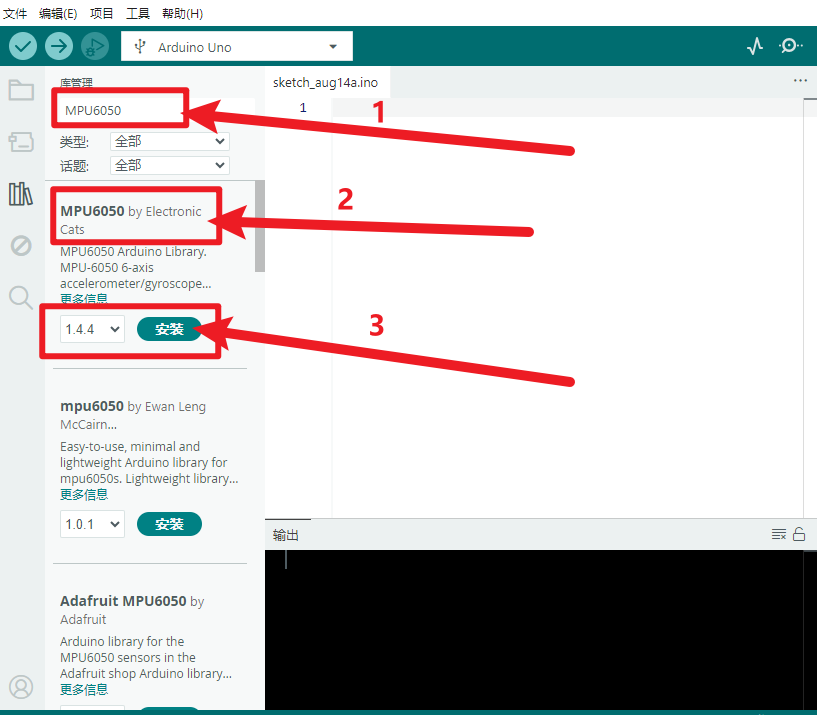

方框输入“MPU6050”，选择“MPU6050”，点击“安装”。
安装成功界面。

以下是使用 MPU-6050 传感器控制平衡车的示例代码：

#include <Wire.h>
#include <MPU6050.h>

MPU6050 mpu;

void setup() {
    Wire.begin();
    Serial.begin(9600);
    mpu.initialize();
    Serial.println("MPU6050 initialized");
}

void loop() {
    int16_t ax, ay, az;
    int16_t gx, gy, gz;
    mpu.getMotion6(&ax, &ay, &az, &gx, &gy, &gz);

    Serial.print("Accel: ");
    Serial.print(ax); Serial.print(", ");
    Serial.print(ay); Serial.print(", ");
    Serial.print(az); Serial.println();

    Serial.print("Gyro: ");
    Serial.print(gx); Serial.print(", ");
    Serial.print(gy); Serial.print(", ");
    Serial.print(gz); Serial.println();

    delay(500);
}

如果安装MPU6050库，上传代码后报错(代码上传成功不用安装)，请按如下安装Wire库

下载库文件: Wire
打开Arduino IDE，选择“项目”，选择“导入库”，再选择“添加.ZIP库”。
找到下载资料的存放位置，打开文件夹找到库文件，选择要导入的库，点击“打开”。

wire：
安装成功界面。

6. 实验现象#

上传代码后，打开串口监视器，可以看到 MPU-6050 传感器的加速度和角速度数据。通过这些数据，可以实现对平衡车的控制和调节。

7. 注意事项#

电源输入：确保工作电压为 DC 5V，避免损坏扩展板和传感器。
连接牢固：在插拔杜邦线时，确保连接牢固，避免接触不良。
温度范围：确保工作环境适合模块的工作温度。
I2C 地址：确保 I2C 地址设置正确，以避免通信冲突。

8. 参考链接#

MPU-6050 数据手册
- MPU-6050 数据手册
开发辅助
- Arduino IDE 下载
- MPU-6050 使用指南

如有更多疑问，请联系 Keyes 官方客服或加入相关创客社区交流。祝使用愉快！
