KE0071 Keyes 3231 时钟模块详细教程#

1. 介绍#

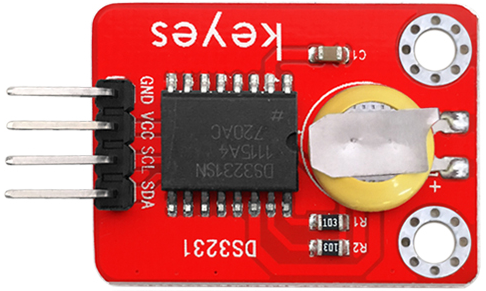

KE0071 Keyes 3231 时钟模块是一款基于 DS3231 高精度 RTC（实时时钟）芯片的模块，适用于 Arduino 等单片机开发板。DS3231 是一款 I2C 接口的 RTC 芯片，具有高精度、低功耗的特点，能够提供年、月、日、星期、时、分、秒的时间信息，并支持闰年自动调整。模块自带可充电电池（CR2032），即使断电也能保持时间运行。

该模块广泛应用于需要时间记录的场景，如数据记录仪、定时器、闹钟等。

2. 特点#

高精度：DS3231 内置温度补偿晶振，精度高达 ±2ppm（0℃ ～ +40℃）。
低功耗：支持备用电池供电，断电后仍可保持时间运行。
I2C 接口：通过 I2C 通信与 Arduino 等开发板连接，使用方便。
自动调整：支持闰年自动调整，提供年、月、日、星期、时、分、秒信息。
环保设计：采用红色环保 PCB 板，耐用且稳定。

3. 规格参数#

参数	值
工作电压	3.3V ～ 5V
通信接口	I2C（SCL、SDA）
时钟精度	±2ppm（0℃ ～ +40℃）
备用电池	CR2032 可充电电池

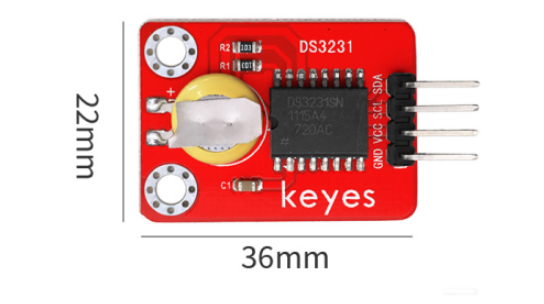

尺寸	38mm × 22mm × 14mm
重量	5g

4. 工作原理#

DS3231 是一款高精度 RTC 芯片，内部集成了温度补偿晶振和电池切换电路。模块通过 I2C 接口与主控板通信，提供当前时间和日期信息。即使在断电情况下，模块也能通过备用电池维持时间运行。通过编程，可以读取或设置时间，并实现定时功能。

5. 接口说明#

模块有 4 个引脚：

VCC：电源正极（3.3V ～ 5V）。
- 用于为模块供电，支持 3.3V 或 5V 电压。
GND：电源负极（接地）。
- 与 Arduino 或其他控制板的 GND 引脚连接，形成电路的公共地。
SCL：I2C 时钟信号线（Serial Clock Line）。
- 用于 I2C 通信的时钟信号，与 Arduino 的 SCL 引脚连接（如 Arduino UNO 的 A5 引脚）。
SDA：I2C 数据信号线（Serial Data Line）。
- 用于 I2C 通信的数据信号，与 Arduino 的 SDA 引脚连接（如 Arduino UNO 的 A4 引脚）。

6. 连接图#

以下是 KE0071 模块与 Arduino UNO 的连接示意图：

KE0071模块引脚	Arduino引脚
VCC	5V
GND	GND
SCL	A5
SDA	A4

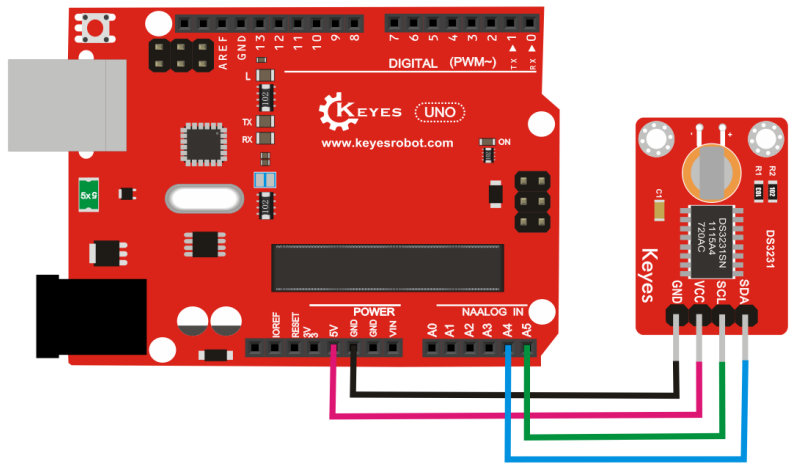

连接图如下：

7. 示例代码#

以下是用于测试 KE0071 模块的 Arduino 示例代码，使用了 RTClib 库（需要在 Arduino IDE 中安装该库）。

安装 RTClib 库#

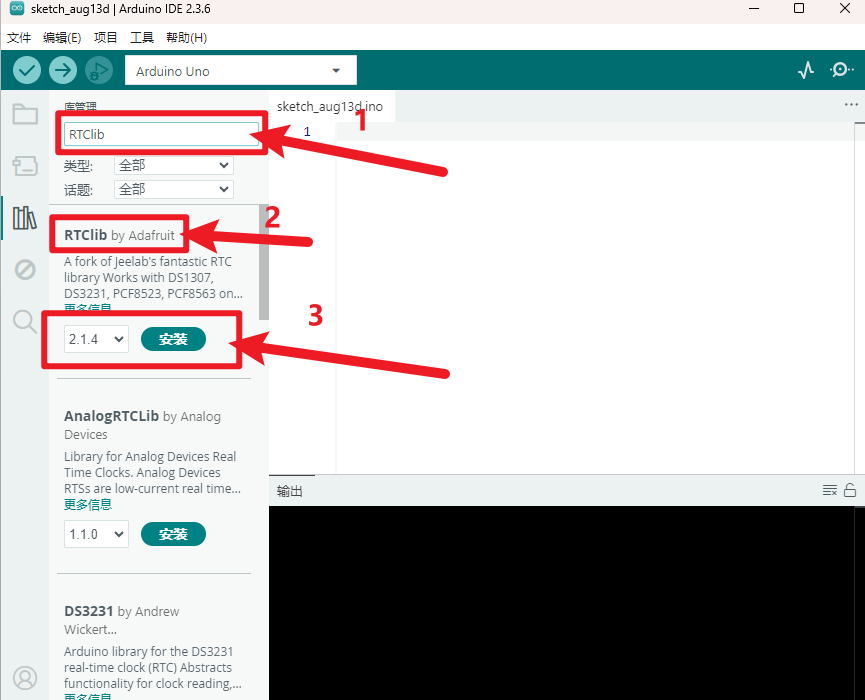

打开Arduino IDE，点击“项目”，选择“管理库”。
方框输入“RTClib”，选择“RTClib”，点击“安装”。

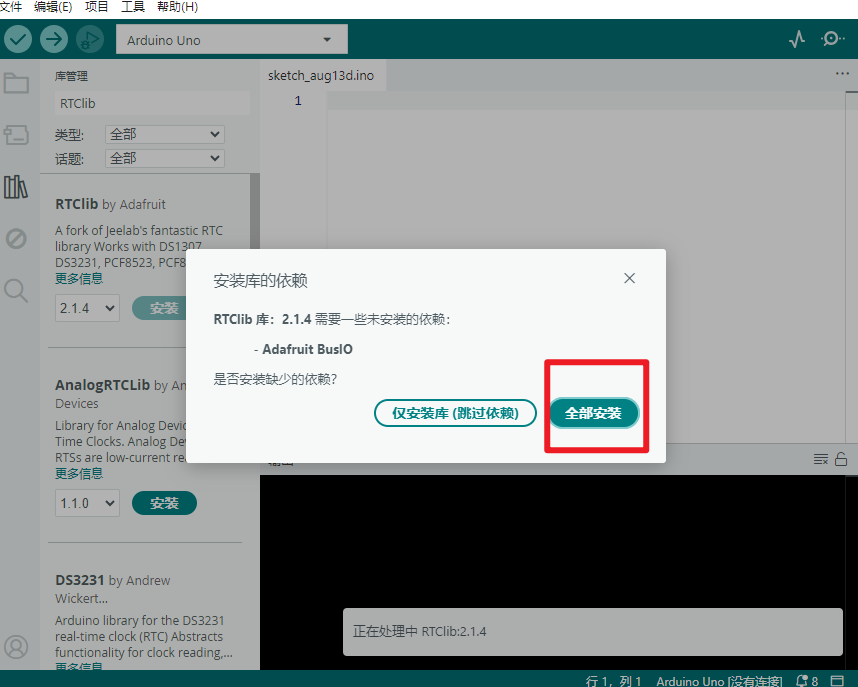

如果出现以下界面，选择“全部安装”。
安装成功界面。

代码示例#

#include <Wire.h>
#include <RTClib.h>

// 创建 RTC 对象
RTC_DS3231 rtc;

void setup() {
  Serial.begin(9600); // 初始化串口通信
  Wire.begin();       // 初始化 I2C 通信

  // 检查 RTC 是否正常工作
  if (!rtc.begin()) {
    Serial.println("Couldn't find RTC");
    while (1);
  }

  // 如果 RTC 停止运行，则设置时间
  if (rtc.lostPower()) {
    Serial.println("RTC lost power, setting the time!");
    // 设置时间为 2025-03-11 12:00:00
    rtc.adjust(DateTime(2025, 3, 11, 12, 0, 0));
  }
}

void loop() {
  // 获取当前时间
  DateTime now = rtc.now();

  // 打印当前时间到串口监视器
  Serial.print("Current Date & Time: ");
  Serial.print(now.year(), DEC);
  Serial.print('/');
  Serial.print(now.month(), DEC);
  Serial.print('/');
  Serial.print(now.day(), DEC);
  Serial.print(" ");
  Serial.print(now.hour(), DEC);
  Serial.print(':');
  Serial.print(now.minute(), DEC);
  Serial.print(':');
  Serial.println(now.second(), DEC);

  delay(1000); // 每秒更新一次
}

如果安装RTClib库，上传代码后报错(代码上传成功不用安装)，请按如下安装Wire库

下载库文件：Wire
打开Arduino IDE，选择“项目”，选择“导入库”，再选择“添加.ZIP库”。
找到下载资料的存放位置，打开文件夹找到库文件，选择要导入的库，点击“打开”。
安装成功界面。

8. 实验现象#

硬件连接：
- 按照连接图将模块与 Arduino UNO 连接。
- 确保模块上的电池已安装。
烧录代码：
- 将代码上传到 Arduino 开发板。

运行测试：

打开 Arduino IDE 的串口监视器，设置波特率为 9600。

串口监视器会显示当前时间和日期，例如：

Current Date & Time: 2025/3/11 12:00:00
Current Date & Time: 2025/3/11 12:00:01
Current Date & Time: 2025/3/11 12:00:02

断电测试：
- 断开 Arduino 的电源，等待几分钟后重新上电。
- 串口监视器会显示正确的时间，证明模块通过备用电池保持了时间运行。

9. 注意事项#

电压范围：确保模块工作在 3.3V ～ 5V 电压范围内，避免损坏模块。
备用电池：模块自带 CR2032 可充电电池，确保电池电量充足。
I2C 地址：DS3231 的默认 I2C 地址为 0x68，如需修改，请参考芯片手册。
库安装：使用示例代码前，请确保已安装 RTClib 库。
时间设置：首次使用时需要通过代码设置时间，之后模块会自动保持时间运行。
