KE0143 KEYES BMP280模块 (红色环保)#

1. 介绍#

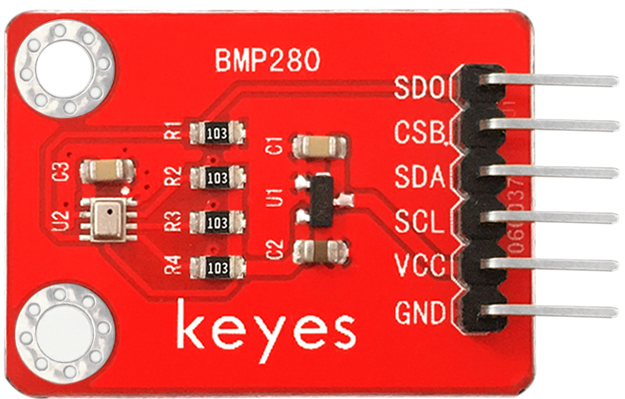

KEYES BMP280模块 是基于 BMP280 传感器的气压和温度传感器模块，专为移动应用设计。该模块具有小尺寸、低功耗、高精度和长期稳定性，适用于多种环境监测应用。BMP280 采用成熟的压阻式压力传感器技术，提供灵活的工作选择，用户可以在功耗、分辨率和滤波性能方面进行优化。

2. 特点#

高精度：气压测量精度为 0.16Pa，温度测量精度为 0.01℃。
低功耗：工作电流仅为 2.7μA @ 1Hz 采样率，适合电池供电的应用。
多种通信方式：支持 I2C 和 SPI 两种通信方式，用户可根据需求选择。
广泛的应用领域：适用于温度检测、大气压强检测、海拔高度检测等多种场景。
紧凑设计：模块采用小尺寸封装，便于集成到各种设备中。

3. 规格参数#

工作电压：DC 5V
工作电流：2.7μA @ 1Hz 采样率
气压测量范围：300hPa ~ 1100hPa (海拔 +9000m ~ -500m)
气压测量精度：0.16Pa（±1米）
温度测量范围：0℃ ~ 65℃
温度测量精度：0.01℃
工作温度：-40℃ ~ +85℃
平均测量时间：5.5 ms

4. 工作原理#

BMP280 模块通过 I2C 或 SPI 接口与主控板（如 Arduino）进行通信。传感器内部采用压阻式技术测量气压和温度，数据通过数字信号输出。用户可以根据需要选择不同的通信方式，并通过编程读取传感器数据。

5. 接口#

I2C 接口：
- SDA：数据线
- SCL：时钟线
SPI 接口：
- SCK：时钟
- MOSI：主设备输出从设备输入
- MISO：主设备输入从设备输出
- CS：片选

6. 连接图#

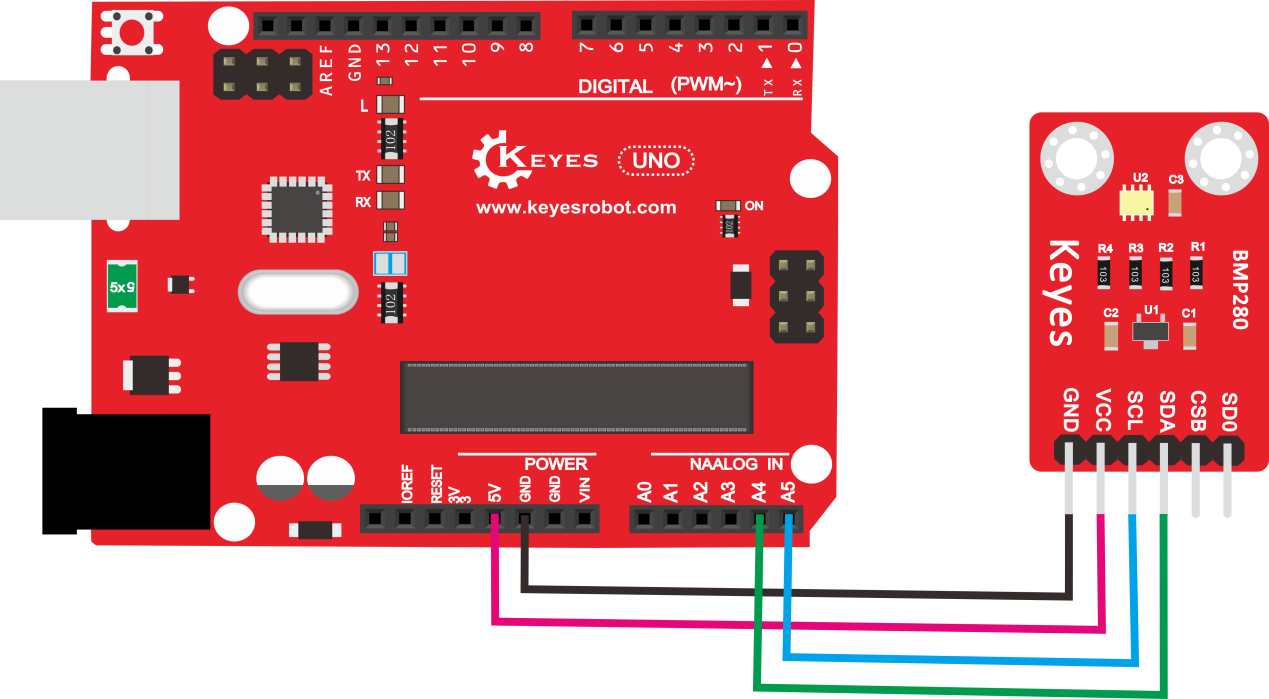

以下是 BMP280 模块与 Arduino UNO 的接线示意图：

flowchart LR
    A["BMP280模块"]
    A -- I2C --> B["Arduino UNO"]
    B -- SDA --> C["SDA (A4)"]
    B -- SCL --> D["SCL (A5)"]
    B -- VCC --> E["5V"]
    B -- GND --> F["GND"]

将 BMP280 模块的 SDA 引脚连接到 Arduino 的 A4 引脚；
将 SCL 引脚连接到 Arduino 的 A5 引脚；
将 VCC 引脚连接到 Arduino 的 5V；
将 GND 引脚连接到 Arduino 的 GND。

7. 示例代码#

安装库

下载库文件：KE0143
打开Arduino IDE，选择“项目”，选择“导入库”，再选择“添加.ZIP库”。

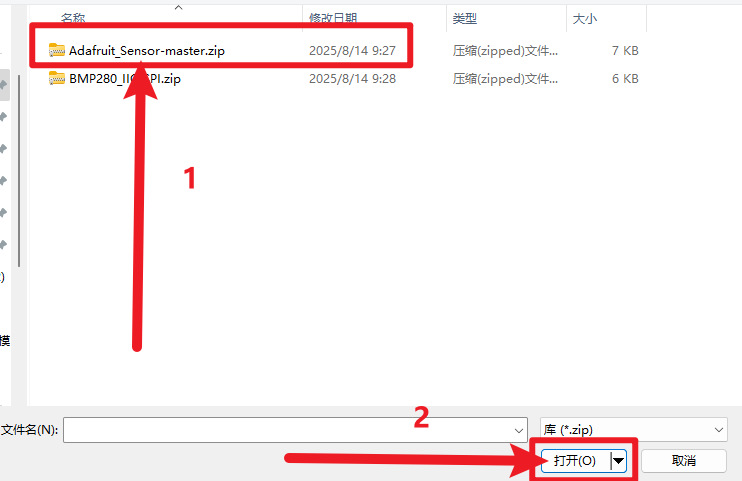

找到下载资料的存放位置，打开文件夹找到库文件，选择要导入的库，点击“打开”。
安装成功界面。

以下是使用 I2C 通信方式的测试代码示例：

#include <Wire.h>
#include <SPI.h>
#include <Adafruit_Sensor.h>
#include <Adafruit_BMP280.h>

Adafruit_BMP280 bme; // I2C

void setup() {
  Serial.begin(9600);
  Serial.println(F("BMP280 test"));

  if (!bme.begin()) {
    Serial.println("Could not find a valid BMP280 sensor, check wiring!");
    while (1);
  }
}

void loop() {
    Serial.print("Temperature = ");
    Serial.print(bme.readTemperature());
    Serial.println(" *C");

    Serial.print("Pressure = ");
    Serial.print(bme.readPressure());
    Serial.println(" Pa");

    // Serial.print("Approx altitude = ");
    // Serial.print(bme.readAltitude(1013.25)); // this should be adjusted to your local forecast
    // Serial.println(" m");

    Serial.println();
    delay(2000);
}

如果安装以上的库后，上传代码报错(代码上传成功不用安装)，请按照上述步骤安装Wire库。

下载库文件：Wire

8. 实验现象#

确保使用 Arduino IDE 版本 1.6.1 进行测试，其他版本可能无法成功运行。
按照接线图连接好线，上传测试代码。

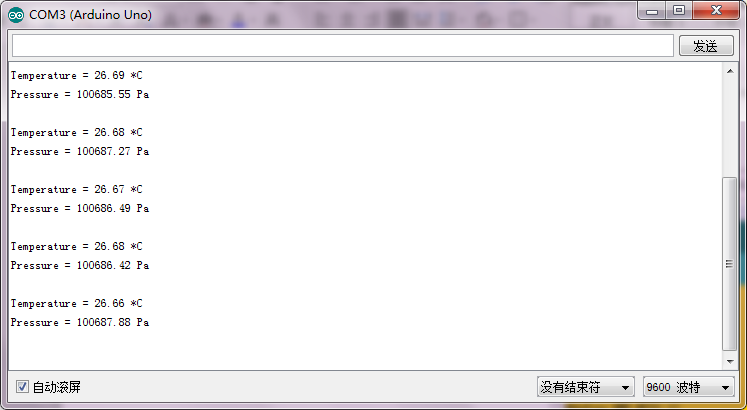

上电后，打开串口监视器，设置波特率为 9600，监视器将显示当前的温度和大气压强。

9. 注意事项#

电源输入：确保输入电压为 DC 5V，避免过压损坏扩展板或 Arduino。
连接牢固：在插拔 Arduino 和杜邦线时，确保连接牢固，避免接触不良。
杜邦线使用：使用标准杜邦线连接扩展板与传感器，确保引脚对应正确。
实验环境：保持实验环境干燥整洁，避免短路或静电损坏设备。

10. 参考链接#

官方文档
- micro:bit 官方
- Arduino 官方
开发辅助

如有更多疑问，请联系 Keyes 官方客服或加入相关创客社区交流。祝使用愉快！
