KE0107 Keyes LMV358 运算放大模块使用教程#

1. 模块介绍#

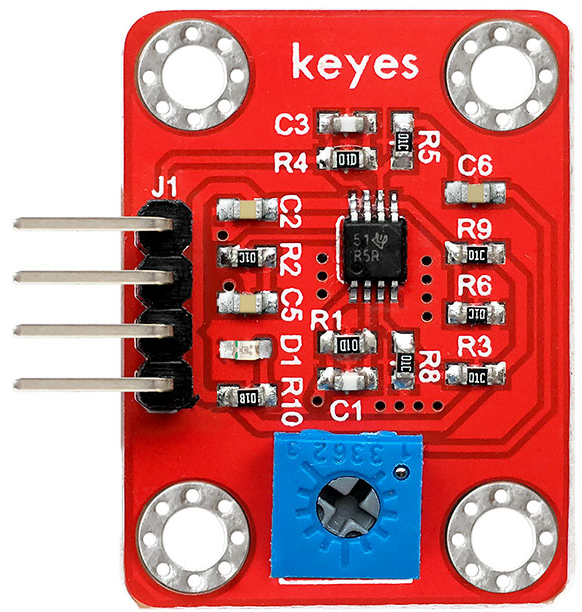

LMV358 是一款双运算放大器（Op-Amp），与传统 LM358 相似，但具有更低电压、更低功耗等特性，适合电池供电或低电压场景。该 Keyes 模块将 LMV358 封装在一块小型 PCB 上，并提供焊盘孔进出接口，方便与外部电路焊接或嵌入其他项目中。

适用场景#

传感器信号调理（如光照、温度、气体传感器等信号的放大）
A/D 转换前级放大
小信号处理、比较、滤波
低功耗或低电压供电场合（3.3V 或 5V 系统下工作）

2. 主要特点#

低功耗：LMV358 典型电源电流较低，适合便携设备。
宽电源范围：可在 2.7V～5.5V 范围正常工作，兼容 3.3V/5V 系统。
轨到轨输出：在某些版本中可近似满足满摆幅输出（具体要参考实际负载情况）。
稳定封装：Keyes 模块红色环保工艺，搭载相应分立元件，并预留焊盘孔，方便二次开发。

3. 规格参数#

以下参数为常见参考值，具体以产品和官方资料为准：

芯片型号：LMV358（双运放）
工作电压：2.7V ～ 5.5V
静态电流：典型几百微安～ 1mA (具体看负载)
增益带宽积：1MHz 左右（适合中低速应用）
封装形式：SMD/贴片封装在 Keyes PCB 上
尺寸：约 30mm × 24mm × 12mm（按实际 PCB 设计略有差异）

4. 工作原理#

LMV358 作为运算放大器，具有两个放大通道（每个通道拥有两个输入端：反相输入 - 和同相输入 +，以及一个输出端）。在负反馈配置下，Op-Amp 会根据输入差分电压进行放大、滤波等运算处理；也可搭建为比较器等多种电路形式。

在本模块中，Keyes 预留了焊盘孔，用户可根据需要自行搭配外部电阻、电容组件，以构建以下应用：

反相/同相放大电路
电压比较器电路
有源滤波（低通、高通、带通）
电压跟随器（Buffer）

![KE0107 keyes LMV358运算放大模块 (4)](media/KE0107 keyes LMV358运算放大模块 (4).jpg)

5. 引脚接口说明#

![KE0107 keyes LMV358运算放大模块 (5)](media/KE0107 keyes LMV358运算放大模块 (5).jpg)

一个典型 LMV358 模块上，可能主要引出下列接口（不同厂家或板型略有差异）：

引脚名	功能	说明
VCC	电源输入	2.7V ~ 5.5V
GND	地	与系统公共地相连
IN1+	第一路同相输入端	第一路运放 (+) 输入
IN1-	第一路反相输入端	第一路运放 (−) 输入
OUT1	第一路输出端	第一路运放输出
IN2+	第二路同相输入端	第二路运放 (+) 输入
IN2-	第二路反相输入端	第二路运放 (−) 输入
OUT2	第二路输出端	第二路运放输出

根据应用需求，你可以只使用其中一路运放，也可将两路同时应用。

6. 连接与使用示意#

以下以 Arduino UNO + 传感器信号放大为例，简要展示接线思路。假设要测量一个模拟电压信号 Vin（0～1V 范围），并放大到 0～5V 模拟量以供 Arduino 采集。

例：同相放大电路

在 module 的第 1 路运放上：
- IN1- 接被测讯号 Vin；
- OUT1 接到 Arduino A0 (模拟输入)；
- 通过反馈电阻 Rf 和输入电阻 Rin 形成增益 Av = (1 + Rf/Rin)；
- IN1- 连接在这串反馈电阻网络中，以实现同相放大；
电源部分：
- VCC 接 Arduino 5V（或 3.3V），GND 接公共地；
第二路运放 (IN2+/IN2-/OUT2) 可空置或搭建其它运算电路。

Arduino UNO (5V) --+---> VCC (LMV358 Module)
                  |
                [GND] -> GND (LMV358 Module)
Vin -> [Rin] -> IN1- (LMV358)
                |
              [Rf]
                |
              OUT1 ---> A0 (Arduino analog input)
IN1+ -> (接到中点或同相参考, 若同相放大可与Vin相连, 具体视电路设计)

具体电阻数值根据期望增益设置。例如，Rin = 1kΩ, Rf = 9kΩ，可得到约 10 倍放大。

7. 示例代码#

以 Arduino 读取经放大后的模拟值，并在串口打印输出为例。
注意：因 Op-Amp 电路本身不需要写入代码，只需在主控板端完成 ADC 读取或相应业务逻辑即可。

/*
  示例功能：从A0端口读取经过LMV358放大后的传感器信号，并在串口输出。
*/

const int sensorPin = A0; // LMV358 模块 OUT1 接到 A0

void setup() {
  Serial.begin(9600);
  pinMode(sensorPin, INPUT);
}

void loop() {
  int adcValue = analogRead(sensorPin);  // 0~1023
  float voltage = adcValue * (5.0 / 1023.0); // 转换为电压值(假设5V供电)
  Serial.print("ADC = ");
  Serial.print(adcValue);
  Serial.print(", Voltage = ");
  Serial.print(voltage);
  Serial.println(" V");
  delay(500);
}

编译上传后，你可以在串口监视器看到不断更新的放大后电压值。

8. 实验现象#

电路输出稳定：若输入信号稳定，放大后电压在 Arduino 串口监视器上应呈现恒定或小幅波动的数值。
增益可调：修改反馈电阻与输入电阻之比，即可改变放大倍数。
饱和现象：若输入信号放大后超出供电电压范围(如 >5V)，输出将被钳位在接近 5V，而无法继续增长。
零点漂移：低电压下进行高倍放大时，可能观察到略微的零点漂移或噪声。可通过电路优化或校准减弱影响。

9. 注意事项#

电源限制：LMV358 模块工作区间在 2.7V～5.5V，超出范围可能损坏芯片或导致异常。
信号范围：输入信号若过大超过供电轨，需要前端限制或分压，否则会出现运放饱和或损坏输入级。
正确接地：在多路传感器或多模块系统中，必须确保项目中所有 GND 共地，避免噪声耦合。
散热：运放一般负载较小，通常不需额外散热。但在高电压或大输出电流情况下（驱动更大负载）需留意温升。
干扰抑制：高增益应用中，应注意电磁/射频干扰，保持电路布线简短、合理屏蔽。

10. 参考链接#

如果你需要更复杂或精准的放大电路设置（如滤波、比较、PID 控制），可在以上资料基础上做进一步设计。祝你开发顺利！
