KE0026 Keyes 倾斜传感器模块详细教程#

1. 介绍#

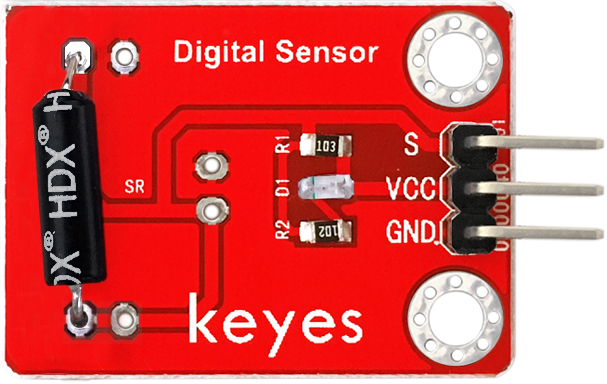

KE0026 Keyes 倾斜传感器模块是一款基于滚珠开关的倾斜检测模块，适用于 Arduino 和其他微控制器开发板。模块通过检测滚珠开关的状态变化，输出数字信号（S），从而实现倾斜状态的检测。

该模块具有灵敏度高、响应速度快、稳定性好等特点，广泛应用于倾斜检测、姿态控制、智能家居等领域。

2. 特点#

高灵敏度：对倾斜状态变化反应灵敏，适合实时检测。
稳定性好：模块设计稳定，适合长期使用。
兼容性强：支持 Arduino、Raspberry Pi 等多种开发板。
简单易用：模块输出数字信号，便于开发板读取倾斜状态。
小巧轻便：便于集成到各种项目中。

3. 规格参数#

工作电压：3.3V-5V
输出信号：数字信号（S）
接口类型：3PIN 接口（VCC、GND、S）
检测范围：倾斜状态（水平或倾斜）
灵敏度：对倾斜状态的响应灵敏

4. 工作原理#

KE0026 倾斜传感器模块基于滚珠开关的特性，当模块处于水平状态时，滚珠开关的触点闭合，S引脚输出低电平信号；当模块倾斜到一定角度时，滚珠开关的触点断开，S 引脚输出高电平信号。

S（数字信号）：用于检测模块是否倾斜。

5. 接口#

KE0026 倾斜传感器模块提供 3 个引脚：

VCC：电源正极（3.3V 或 5V）
GND：电源负极
S：数字信号输出

6. 连接图#

将 KE0026 倾斜传感器模块与 Arduino UNO 开发板连接，具体接线如下：

模块引脚	Arduino 引脚
VCC	5V
GND	GND
S	D3

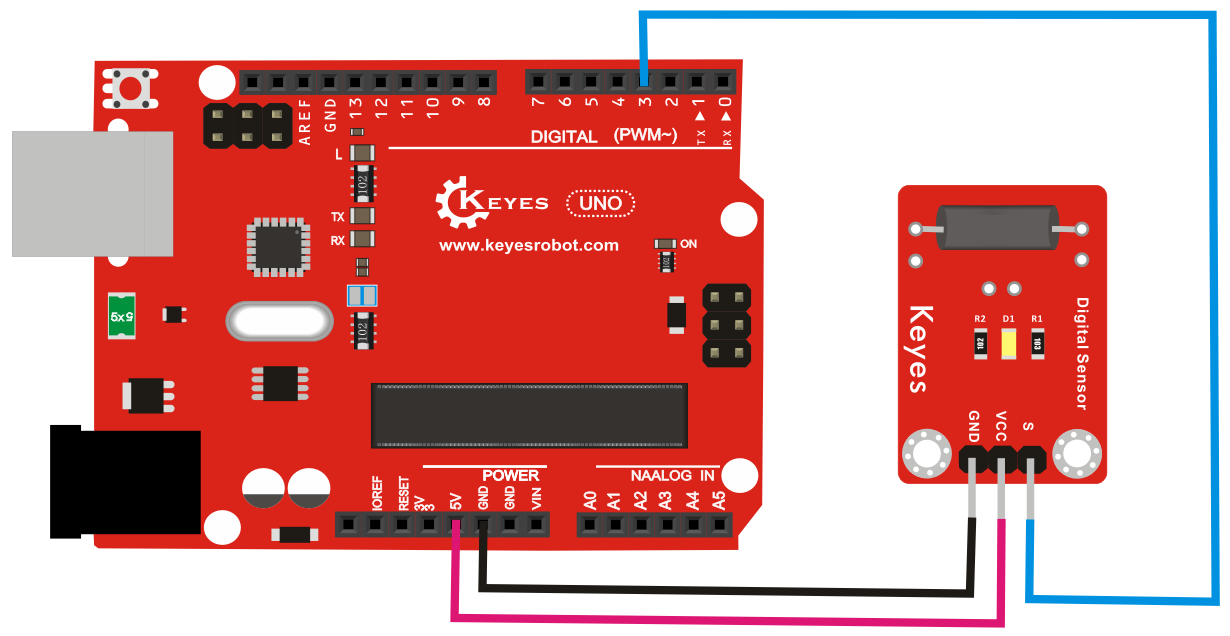

连接示意图：

7. 示例代码#

以下是一个简单的示例代码，用于读取倾斜传感器的数字信号，并在串口监视器中显示结果：

const int tiltPin = 3;  // S 引脚连接到数字引脚 D3

void setup() {
  pinMode(tiltPin, INPUT);  // 设置 S 为输入
  Serial.begin(9600);       // 初始化串口通信
}

void loop() {
  int tiltState = digitalRead(tiltPin);  // 读取数字信号

  // 输出结果到串口监视器
  if (tiltState == HIGH) {
    Serial.println("Tilt detected!");  // 检测到倾斜
  } else {
    Serial.println("No tilt detected.");  // 未检测到倾斜
  }

  delay(100);  // 延迟 100 毫秒
}

8. 实验现象#

将 KE0026 倾斜传感器模块与 Arduino UNO 按照连接图连接好。
将示例代码上传到 Arduino 开发板。
打开 Arduino IDE 的串口监视器，选择波特率为 9600。
在串口监视器中，可以看到实时的倾斜检测结果：
- 倾斜时：串口监视器显示 “Tilt detected!”
- 水平时：串口监视器显示 “No tilt detected.”
改变模块的倾斜角度，观察数字信号的变化。

9. 注意事项#

供电电压：确保模块的供电电压在 3.3V-5V 范围内，避免损坏模块。
信号读取：S 输出为数字信号，适合检测倾斜状态。
环境干扰：避免模块受到过多的振动干扰，以免影响检测结果。
固定模块：在实际应用中，建议将模块固定在稳定的表面上，以提高检测精度。
避免短路：在连接模块时，确保接线正确，避免短路或反接。
