KE0017 Keyes 食人鱼LED绿光模块详细教程#

1. 介绍#

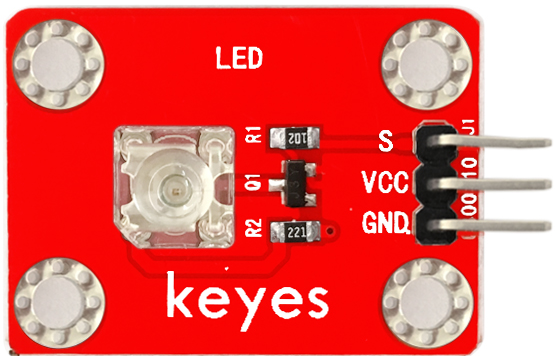

KE0017 Keyes 食人鱼LED绿光模块是一款基于高亮度食人鱼LED的模块，专为 Arduino 和其他微控制器设计。模块采用绿色发光的食人鱼LED，具有高亮度、低功耗、寿命长、稳定性高等特点。模块自带 3PIN 接口，兼容 Arduino 传感器扩展板，适合用于电子学习、DIY 项目、指示灯设计等场景。

2. 特点#

高亮度：采用绿色食人鱼LED，亮度高且光线均匀。
低功耗：工作电流小，适合低功耗应用场景。
长寿命：LED 使用寿命长，稳定性高。
兼容性强：3PIN 接口设计，兼容 Arduino 和其他微控制器。
易于固定：模块自带定位孔，方便固定在其他设备上。

3. 规格参数#

工作电压：3.3-5V（DC）
接口类型：3PIN 接口（VCC、GND、S）
输入信号：数字信号
发光颜色：绿色
模块尺寸：19mm x 15mm
重量：约 2.5g
特点：高亮度、低功耗、寿命长

4. 工作原理#

食人鱼LED是一种高亮度发光二极管，通过向其正向施加电压，LED 内部的半导体材料会发光。模块通过数字信号控制 LED 的亮灭状态，Arduino 或其他微控制器通过输出高电平（HIGH）点亮 LED，输出低电平（LOW）熄灭 LED。模块的 3PIN 接口分别连接电源正极（VCC）、电源负极（GND）和控制信号（S）。

5. 接口#

VCC：连接 Arduino 的 5V 或 3.3V 电源引脚。
GND：连接 Arduino 的 GND 引脚。
S（信号）：连接 Arduino 的数字引脚，用于控制 LED 的亮灭。

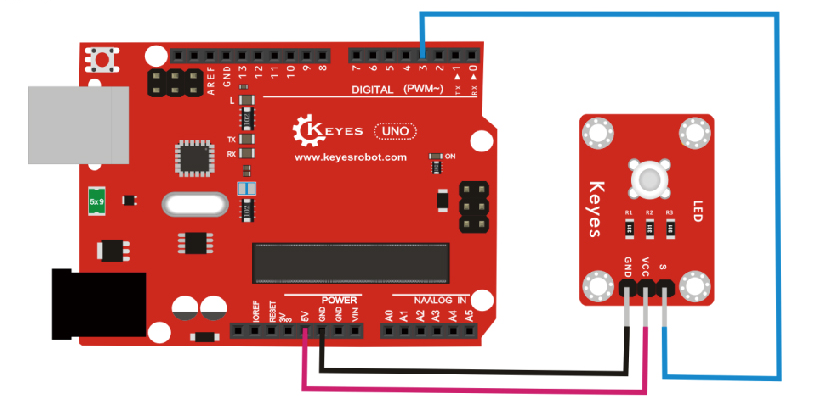

6. 连接图#

将 KE0017 Keyes 食人鱼LED绿光模块与 Arduino 开发板连接，具体接线如下：

7. 示例代码#

以下是一个简单的示例代码，用于控制食人鱼LED模块以 1 秒的间隔闪烁：

int led = 3;                     // 定义数字引脚3连接LED模块
void setup()
{
  pinMode(led, OUTPUT);          // 设置引脚为输出模式
}

void loop()
{
  digitalWrite(led, HIGH);       // 点亮LED
  delay(1000);                   // 延迟1秒
  digitalWrite(led, LOW);        // 熄灭LED
  delay(1000);                   // 延迟1秒
}

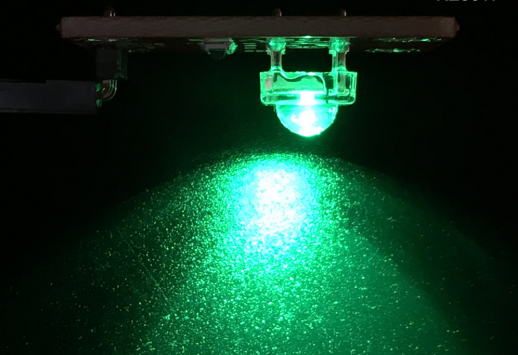

8. 实验现象#

将食人鱼LED模块与 Arduino 开发板按照连接图连接好。
将示例代码烧录到 Arduino 开发板中。
上电后，食人鱼LED模块会以 1 秒的间隔闪烁：亮 1 秒，灭 1 秒。

9. 注意事项#

供电电压：确保供电电压在模块支持的范围内（3.3-5V）。
引脚连接：连接时注意接口对应关系，避免接错引脚导致模块损坏。
电流限制：避免长时间高电流工作，以延长 LED 使用寿命。
固定模块：使用模块上的定位孔将其固定在设备上，避免因震动导致接触不良。
调试注意：在调试过程中，确保 Arduino 开发板和模块的电源共地（GND 连接）。
