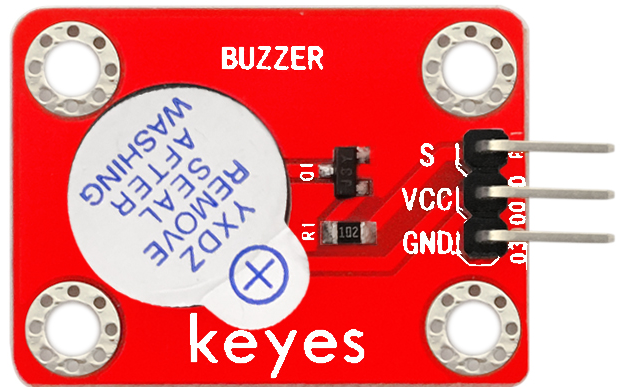

KE0021 Keyes 有源蜂鸣器模块详细教程#

1. 介绍#

KE0021 Keyes 有源蜂鸣器模块是一款专为 Arduino 和其他微控制器设计的声音输出模块。它采用有源蜂鸣器，能够通过简单的数字信号控制发出固定频率的声音。模块设计小巧，使用方便，适合各种电子项目，如报警器、提示音设备、声音反馈系统等。

与无源蜂鸣器不同，有源蜂鸣器内部集成了振荡电路，只需提供高低电平信号即可发声，无需额外的 PWM 信号控制，非常适合初学者和快速开发项目。

2. 特点#

易于使用：只需提供高低电平信号即可控制蜂鸣器发声，无需复杂的 PWM 信号。
兼容性强：与 Arduino、Raspberry Pi 等开发板兼容。
小巧轻便：模块设计紧凑，适合嵌入式项目。
固定频率：发出稳定的固定频率声音，适合报警和提示音应用。
环保设计：低功耗，长寿命。

3. 规格参数#

工作电压：3.3V-5V（DC）
接口类型：3PIN 接口（VCC、GND、S）
输入信号：数字信号（高低电平）
声音频率：固定频率（约 2kHz）
特点：内置振荡电路，稳定性高

4. 工作原理#

有源蜂鸣器模块内部集成了振荡电路，当信号引脚接收到高电平时，振荡电路开始工作，驱动蜂鸣器发出固定频率的声音。相比无源蜂鸣器，有源蜂鸣器不需要外部提供 PWM 信号，使用更加简单。

高电平（3.3V 或 5V）：蜂鸣器发声。
低电平（0V）：蜂鸣器停止发声。

5. 接口#

模块提供 3 个接口：

VCC：连接 Arduino 的 5V 或 3.3V 电源引脚。
GND：连接 Arduino 的 GND 引脚。
S（信号）：连接 Arduino 的数字引脚，用于控制蜂鸣器发声。

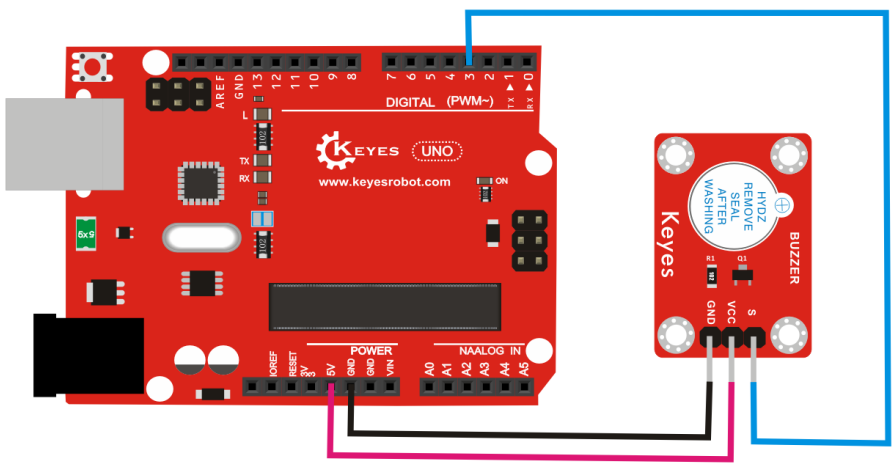

6. 连接图#

将 KE0021 有源蜂鸣器模块与 Arduino 开发板连接，具体接线如下：

7. 示例代码#

以下是一个简单的示例代码，用于控制蜂鸣器以 1 秒的间隔发声和停止：

int buzzer = 3;                  // 定义蜂鸣器连接的数字引脚为 D3

void setup() {
  pinMode(buzzer, OUTPUT);       // 设置蜂鸣器引脚为输出模式
}

void loop() {
  digitalWrite(buzzer, HIGH);    // 蜂鸣器发声
  delay(1000);                   // 延迟 1 秒
  digitalWrite(buzzer, LOW);     // 蜂鸣器停止发声
  delay(1000);                   // 延迟 1 秒
}

8. 实验现象#

将 KE0021 有源蜂鸣器模块与 Arduino 开发板按照连接图连接好。
将示例代码烧录到 Arduino 开发板中。
上电后，蜂鸣器会以 1 秒的间隔发声和停止，发出固定频率的声音。

9. 注意事项#

供电电压：确保供电电压在 3.3V-5V 范围内，避免过高电压损坏模块。
信号控制：有源蜂鸣器只需高低电平信号即可控制，无需 PWM 信号。
声音频率：有源蜂鸣器的频率是固定的，无法通过代码调整音调。
模块固定：模块自带定位孔，建议在项目中使用螺丝固定模块，避免松动。
环境噪声：在嘈杂环境中，蜂鸣器的声音可能不够明显，建议根据需求选择更大功率的蜂鸣器。
