KE0024 Keyes 光敏电阻传感器模块详细教程#

1. 介绍#

KE0024 Keyes 光敏电阻传感器模块是一款基于光敏电阻的光强检测模块，适用于 Arduino 和其他微控制器开发板。光敏电阻是一种对光线敏感的电阻器，其阻值会随着光线强度的变化而变化。该模块通过检测光敏电阻的阻值变化，输出模拟信号，从而实现光强的测量。

该模块具有灵敏度高、响应速度快、稳定性好等特点，广泛应用于光线检测、环境监测、智能家居等领域。

2. 特点#

高灵敏度：对光线强度变化反应灵敏，适合实时光强监测。
稳定性好：模块设计稳定，适合长期使用。
兼容性强：支持 Arduino、Raspberry Pi 等多种开发板。
简单易用：模块输出模拟信号，直接连接到开发板的模拟引脚即可读取光强变化。
小巧轻便：便于集成到各种项目中。

3. 规格参数#

工作电压：3.3V-5V
输出信号：模拟信号
接口类型：3PIN 接口（VCC、GND、S）
检测范围：0-1000 Lux（具体范围取决于光敏电阻参数）
灵敏度：光线强度变化时，输出电压随之变化

4. 工作原理#

光敏电阻是一种光敏元件，其阻值会随着光线强度的变化而变化。KE0024 模块通过一个分压电路将光敏电阻的阻值变化转换为电压信号输出。

当光线强度增加时，光敏电阻的阻值减小，输出电压增大。
当光线强度减弱时，光敏电阻的阻值增大，输出电压减小。

开发板通过读取模块的模拟信号（S 引脚），结合光敏电阻的特性曲线（或通过校准公式），即可计算出当前的光强值。

5. 接口#

KE0024 光敏电阻传感器模块提供 3 个引脚：

VCC：电源正极（3.3V 或 5V）
GND：电源负极
S：模拟信号输出

6. 连接图#

将 KE0024 光敏电阻传感器模块与 Arduino UNO 开发板连接，具体接线如下：

模块引脚	Arduino 引脚
VCC	5V
GND	GND
S	A0

连接示意图：

7. 示例代码#

以下是一个简单的示例代码，用于读取光敏电阻模块的模拟信号，并将其转换为光强值（需根据实际光敏电阻参数调整公式）：

const int sensorPin = A0;  // 光敏电阻模块连接到 A0 引脚
float voltage;             // 模拟信号转换后的电压值
int lightLevel;            // 光强值（0-1023）

void setup() {
  Serial.begin(9600);      // 初始化串口通信
}

void loop() {
  int sensorValue = analogRead(sensorPin);  // 读取模拟信号
  voltage = sensorValue * (5.0 / 1023.0);   // 将模拟信号转换为电压值
  lightLevel = sensorValue;                 // 光强值直接对应模拟信号值（0-1023）

  // 输出结果到串口监视器
  Serial.print("Voltage: ");
  Serial.print(voltage);
  Serial.print(" V, Light Level: ");
  Serial.println(lightLevel);

  delay(1000);  // 延迟 1 秒
}

8. 实验现象#

将 KE0024 光敏电阻传感器模块与 Arduino UNO 按照连接图连接好。
将示例代码上传到 Arduino 开发板。

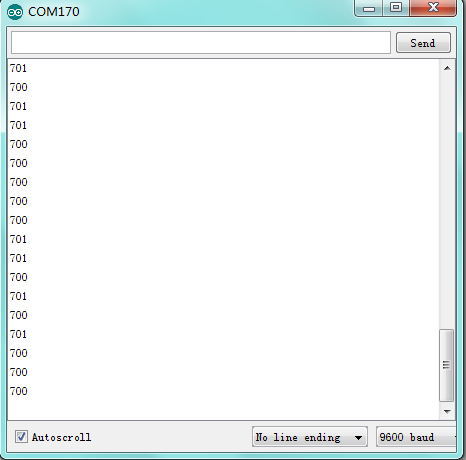

打开 Arduino IDE 的串口监视器，选择波特率为 9600。
在串口监视器中，可以看到实时的电压值和光强值。
改变光敏电阻周围的光线强度（如用手遮挡或用手电筒照射），观察光强值的变化。

9. 注意事项#

供电电压：确保模块的供电电压在 3.3V-5V 范围内，避免损坏模块。
光敏电阻参数：示例代码中的光强值为模拟信号值（0-1023），实际使用时需根据光敏电阻的参数调整计算公式。
环境光线：模块适用于常规光线检测，极端光线条件下可能需要特殊处理。
校准：为了提高测量精度，建议对模块进行校准，获取更准确的光强特性曲线。
避免短路：在连接模块时，确保接线正确，避免短路或反接。
