KE0050 Keyes DS1302 时钟模块详细教程#

1. 介绍#

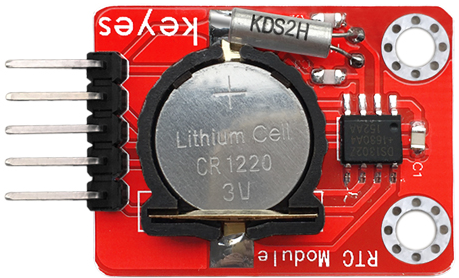

KE0050 Keyes 1302 时钟模块是一款基于 DS1302 实时时钟芯片的模块，专为 Arduino 等开发板设计。它能够记录当前的时间（年、月、日、时、分、秒）并保持时间的准确性，即使断电也能通过备用电池继续运行。模块采用红色环保 PCB 板，设计简单，易于使用，适用于时钟显示、定时控制、数据记录等场景。

2. 特点#

实时时钟功能：支持年、月、日、时、分、秒的时间记录。
低功耗运行：支持备用电池，断电后仍可保持时间运行。
高兼容性：兼容 Arduino、树莓派等开发板。
环保设计：采用红色环保 PCB 板，耐用且稳定。
易于固定：模块自带两个定位孔，方便安装。

3. 规格参数#

参数	值
工作电压	3.3V - 5V（DC）
接口类型	5PIN接口（VCC, GND, CLK, DAT, RST）
芯片型号	DS1302
时间精度	±2ppm（25℃）
备用电池	CR2032（3V）
工作温度范围	-40℃ ～ +85℃
重量	3.5g

4. 工作原理#

DS1302 是一款低功耗的实时时钟芯片，支持年、月、日、时、分、秒的时间记录。通过串行通信接口（CLK、DAT、RST），可以与 Arduino 等开发板进行通信，读取或设置时间数据。模块内置备用电池插槽，断电后仍可保持时间运行。

5. 接口说明#

模块有5个引脚：

VCC：电源正极（3.3V-5V）。
GND：电源负极（接地）。
CLK：时钟信号引脚（连接开发板的数字引脚）。
DAT：数据引脚（连接开发板的数字引脚）。
RST：复位引脚（连接开发板的数字引脚）。

6. 连接图#

以下是 KE0050 模块与 Arduino UNO 的连接示意图：

KE0050模块引脚	Arduino引脚
VCC	5V
GND	GND
CLK	D5
DAT	D6
RST	D7

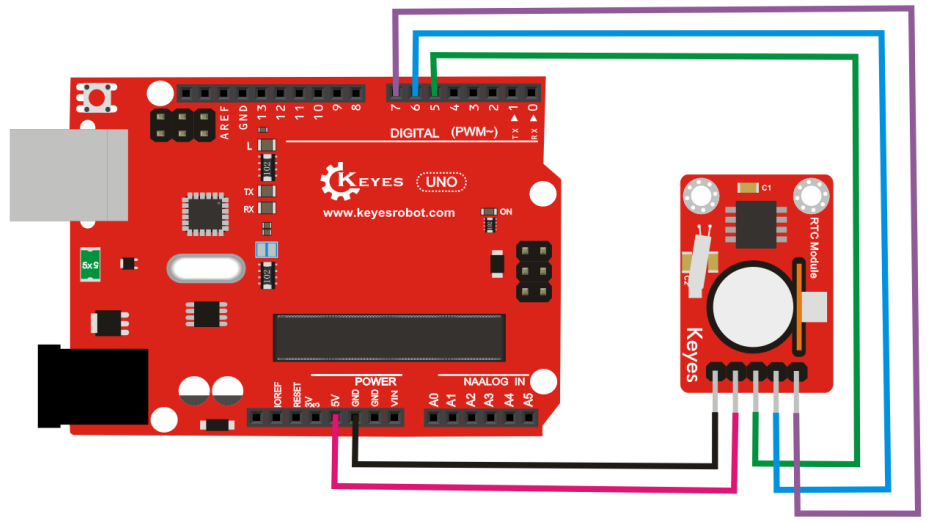

连接图如下：

7. 示例代码#

以下是用于测试 KE0050 模块的 Arduino 示例代码，需安装库：

下载库文件：DS1302
打开Arduino IDE，选择“项目”，选择“导入库”，再选择“添加.ZIP库”。

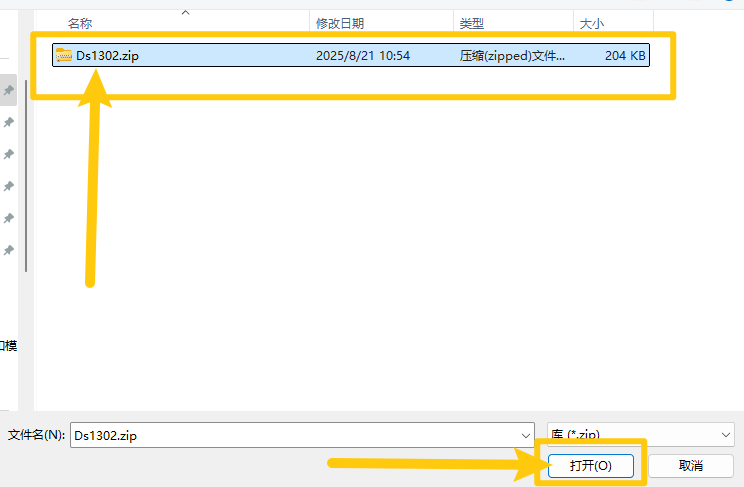

找到下载资料的存放位置，打开文件夹找到库文件，选择要导入的库，点击“打开”。
安装成功界面。

代码#

#include "Ds1302.h"

// 定义引脚（根据实际接线修改）
#define PIN_ENA 5   // RST引脚
#define PIN_CLK 7   // 时钟引脚
#define PIN_DAT 6   // 数据引脚

Ds1302 rtc(PIN_ENA, PIN_CLK, PIN_DAT);
Ds1302::DateTime dt;  // 明确指定为Ds1302类内的DateTime类型

void setup() {
  Serial.begin(9600);
  rtc.init();
  rtc.start();  // 确保时钟启动

  // 可选：设置初始时间（使用枚举使代码更直观）
  /*
  dt.year = 25;             // 2025年
  dt.month = Ds1302::MONTH_AUG;  // 8月（使用枚举）
  dt.day = 19;              // 19日
  dt.hour = 16;             // 16时
  dt.minute = 45;           // 45分
  dt.second = 0;            // 0秒
  dt.dow = Ds1302::DOW_TUE; // 星期二（使用枚举）
  rtc.setDateTime(&dt);
  */

  Serial.println("时间格式：年-月-日 时:分:秒 星期");
  Serial.println("----------------------------");
}

void loop() {
  rtc.getDateTime(&dt);  // 读取时间到结构体

  // 打印日期（年份补全为4位）
  Serial.print("20");
  printTwoDigits(dt.year);
  Serial.print("-");
  printTwoDigits(dt.month);
  Serial.print("-");
  printTwoDigits(dt.day);
  Serial.print(" ");

  // 打印时间
  printTwoDigits(dt.hour);
  Serial.print(":");
  printTwoDigits(dt.minute);
  Serial.print(":");
  printTwoDigits(dt.second);
  Serial.print("  ");

  // 打印星期（转换为中文）
  Serial.print("星期");
  switch(dt.dow) {
    case Ds1302::DOW_MON: Serial.print("一"); break;
    case Ds1302::DOW_TUE: Serial.print("二"); break;
    case Ds1302::DOW_WED: Serial.print("三"); break;
    case Ds1302::DOW_THU: Serial.print("四"); break;
    case Ds1302::DOW_FRI: Serial.print("五"); break;
    case Ds1302::DOW_SAT: Serial.print("六"); break;
    case Ds1302::DOW_SUN: Serial.print("日"); break;
  }

  Serial.println();
  delay(1000);
}

// 补0函数（确保两位数显示）
void printTwoDigits(uint8_t num) {
  if (num < 10) Serial.print("0");
  Serial.print(num);
}

8. 实验现象#

测试步骤：
- 按照连接图接线，将模块连接到 Arduino。
- 将代码烧录到 Arduino 开发板中。
- 上电后，打开 Arduino IDE 的串口监视器，设置波特率为 9600。
- 如果需要设置时间，取消代码中 rtc.setTime 和 rtc.setDate 的注释，运行一次后再注释掉。

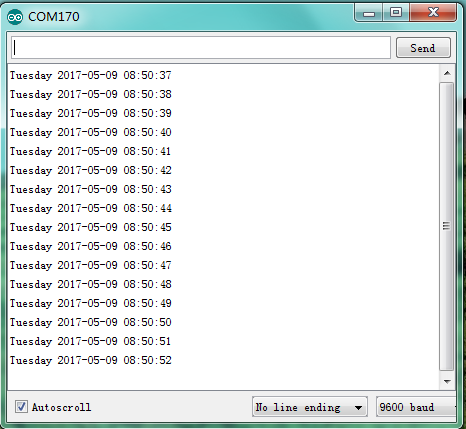

实验现象：
- 串口监视器会显示当前的时间和日期。
- 时间会每秒更新一次，即使断电后，时间也会保持运行。

9. 注意事项#

电压范围：确保模块工作在 3.3V-5V 范围内，避免损坏模块。
备用电池：请确保模块上安装了 CR2032 电池，以便断电后保持时间运行。
时间设置：首次使用时需要通过代码设置时间，之后无需重复设置。
固定模块：通过模块上的定位孔将其固定在稳定的位置，避免震动影响连接。
环境干扰：避免在强电磁干扰环境中使用，以免影响通信稳定性。

10. 应用场景#

时钟显示：用于制作电子时钟或时间显示设备。
定时控制：用于定时开关设备或任务调度。
数据记录：用于记录数据的时间戳（如温湿度记录）。
智能家居：用于时间相关的自动化控制。
教育实验：用于学习实时时钟模块的工作原理。
