KE0073 Keyes 手指测心跳模块详细教程#

img-20230307140243


1. 概述#

KE0073 Keyes 手指测心跳模块是一款常用的心率检测模块,主要由 1 个光敏接收器1 个红外发射器 组成。

  • 工作原理:红外发射器位于手指的一侧,光敏接收器位于手指的另一侧。红外发射器发出的光穿过手指,光敏接收器接收透射光的强度。当血液脉动通过手指时,光敏接收器接收到的光通量会发生微小变化,从而检测到心率信号。

  • 兼容性:该模块兼容各种单片机控制板,如 Arduino 系列单片机。

  • 测试注意事项:在测试时,需要用黑布包裹模块和手指,确保在无光环境中测试,否则环境光会干扰检测,导致测试结果不准确。


2. 规格参数#

参数

工作电压

DC 3.3V ~ 5V

接口

间距为 2.54mm

定位孔大小

直径为 3mm

控制信号

模拟信号输出


3. 连接图#

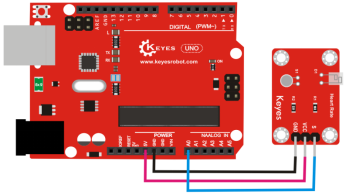

不带扩展板的连接图#

模块引脚

Arduino 引脚

VCC

5V

GND

GND

S

A0

img-20230307140416

带有扩展板的连接图#

如果使用扩展板,模块的引脚直接插入扩展板对应的接口,无需额外接线。


4. 测试代码#

以下是用于测试 KE0073 模块的 Arduino 示例代码:

int ledPin = 13;       // 定义板载 LED 引脚
int sensorPin = A0;    // 定义心跳模块的 OUT 引脚连接到 Arduino 的 A0 引脚
double alpha = 0.75;   // 滤波系数
int period = 20;       // 采样周期(毫秒)
double change = 0.0;   // 用于存储信号变化值

void setup() {
  pinMode(ledPin, OUTPUT);  // 设置 LED 引脚为输出模式
  Serial.begin(115200);     // 初始化串口通信,波特率为 115200
}

void loop() {
  static double oldValue = 0;    // 上一次的滤波值
  static double oldChange = 0;   // 上一次的变化值
  int rawValue = analogRead(sensorPin);  // 读取传感器的模拟信号值
  double value = alpha * oldValue + (1 - alpha) * rawValue;  // 滤波处理
  Serial.println(value);  // 将滤波后的信号值打印到串口监视器
  oldValue = value;       // 更新滤波值
  delay(period);          // 延迟一个采样周期
}

5. 测试结果#

  1. 硬件连接

    • 按照连接图将模块与 Arduino UNO 连接。

    • 确保模块的 VCC 和 GND 正确连接。

    • 将手指放置在模块的检测区域,并用黑布包裹模块和手指,避免环境光干扰。

    image-20250319101823832

  2. 烧录代码

    • 将代码上传到 Arduino 开发板。

  3. 运行测试

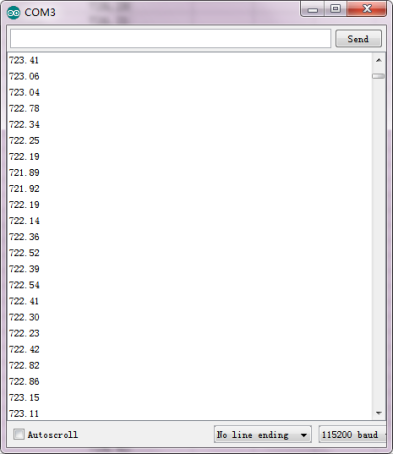

    • 打开 Arduino IDE 的串口监视器,设置波特率为 115200。

    • 串口监视器会显示一系列滤波后的信号值,信号值会随着心跳呈现周期性波动。

    img-20230307140356

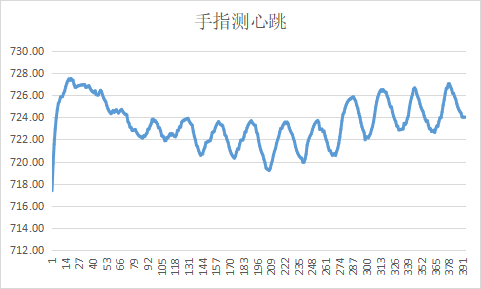

  4. 数据处理

    img-20230307140402

    • 将串口监视器中的数据复制到 Excel 或其他波形绘图工具中,生成心率波形图。

    • 通过观察波形的周期性变化,可以计算出心率(每分钟心跳次数)。


6. 注意事项#

  1. 手指位置:确保手指完全覆盖模块的检测区域,并保持稳定,避免信号干扰。

  2. 环境光干扰:测试时需要用黑布包裹模块和手指,确保在无光环境中测试,否则环境光会干扰检测结果。

  3. 电压范围:确保模块工作在 3.3V ~ 5V 电压范围内,避免损坏模块。

  4. 信号处理:模块输出的信号为模拟波形,需通过滤波和算法处理才能准确计算心率。

  5. 延迟时间delay(period) 控制信号读取的频率,可根据需要调整。


7. 参考链接#
