KE0079 Keyes ULN2003 步进电机驱动板教程#

1. 模块介绍#

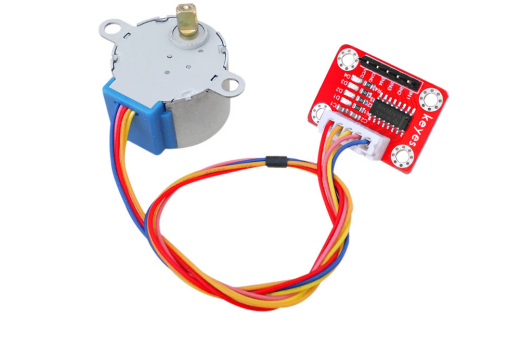

KE0079 Keyes ULN2003 步进电机驱动板是一款基于 ULN2003 芯片的步进电机驱动模块，专为 4 相 5 线步进电机（如 28BYJ-48 步进电机）设计。模块通过简单的控制信号即可驱动步进电机，适用于机器人、机械臂、自动化设备等场景。

模块采用环保红色 PCB 板，内置 ULN2003 晶体管阵列，能够提供高达 500mA 的驱动电流，支持 5V 或 12V 的步进电机。

应用场景#

机器人控制
机械臂驱动
自动化设备
精密定位系统
DIY 项目

2. 模块特点#

高兼容性：支持 4 相 5 线步进电机（如 28BYJ-48）。
高驱动能力：内置 ULN2003 晶体管阵列，单通道最大驱动电流 500mA。
易于使用：通过简单的控制信号即可驱动步进电机。
环保设计：采用红色环保 PCB 板，耐用且稳定。
LED 指示灯：每个通道配有 LED 指示灯，方便调试。

3. 规格参数#

参数	值
工作电压	5V ～ 12V（DC）
驱动电流	最大 500mA（单通道）
支持电机类型	4 相 5 线步进电机
接口类型	4 路控制信号输入
尺寸	42mm × 31mm × 3mm
重量	5g

4. 工作原理#

ULN2003 是一款高电压、大电流达林顿晶体管阵列，内部包含 7 个达林顿晶体管，每个通道可以驱动高达 500mA 的电流。驱动板通过控制 ULN2003 的输入信号，依次激活步进电机的 4 个线圈，从而实现步进电机的旋转。

步进电机的工作方式#

步进电机通过依次激活线圈产生旋转运动。
每次激活一个线圈，电机会旋转一个步距角。
通过改变线圈的激活顺序，可以控制电机的旋转方向（顺时针或逆时针）。

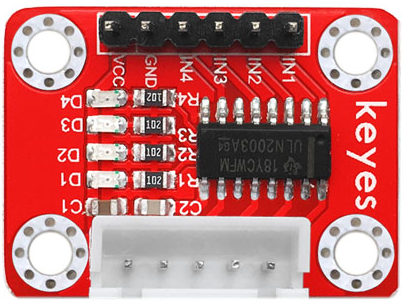

5. 接口说明#

模块有 10 个主要引脚，具体说明如下：

引脚名称	功能说明
IN1	控制信号输入 1，接 Arduino 的数字引脚。
IN2	控制信号输入 2，接 Arduino 的数字引脚。
IN3	控制信号输入 3，接 Arduino 的数字引脚。
IN4	控制信号输入 4，接 Arduino 的数字引脚。
VCC	电源正极（5V ～ 12V）。用于为步进电机供电。
GND	电源负极（接地）。与 Arduino 或其他控制板的 GND 引脚连接。
电机接口	4 相 5 线步进电机接口，用于连接步进电机（如 28BYJ-48）。

6. 连接图#

以下是 KE0079 模块与 Arduino UNO 的连接示意图：

模块引脚	Arduino 引脚
IN1	D8
IN2	D9
IN3	D10
IN4	D11
VCC	5V
GND	GND

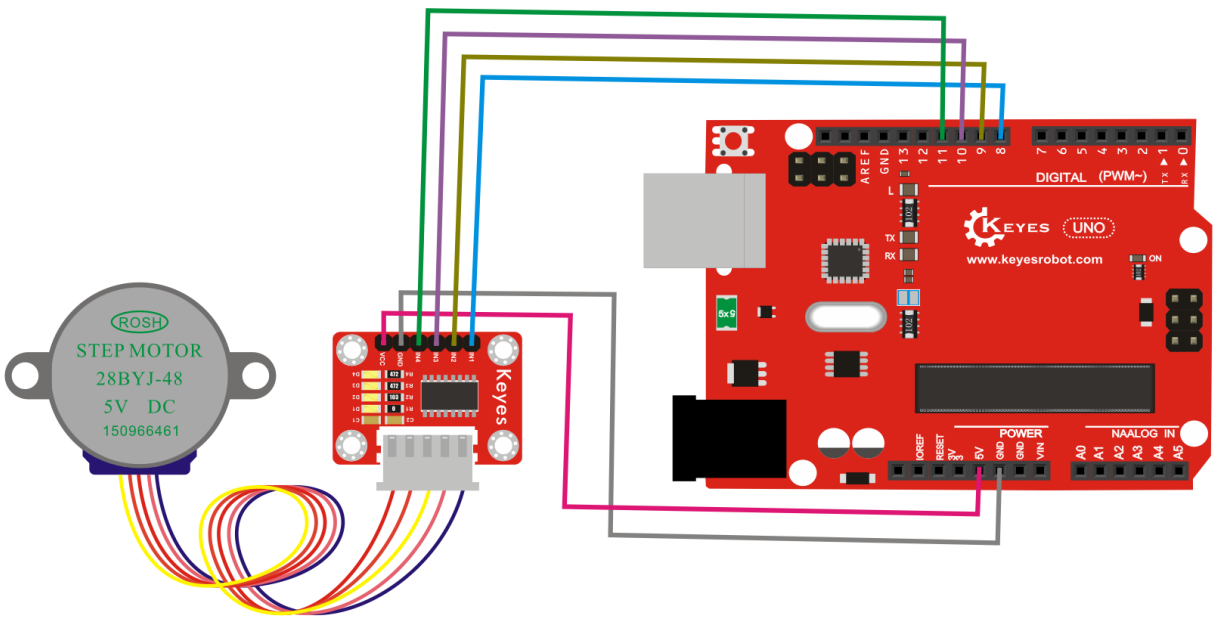

连接图如下：

步进电机通过模块的电机接口连接到驱动板。

7. 示例代码#

以下是用于测试 KE0079 模块的 Arduino 示例代码，通过控制步进电机实现顺时针和逆时针旋转。

代码示例#

// 定义步进电机的控制引脚
#define IN1 8
#define IN2 9
#define IN3 10
#define IN4 11

// 定义步进电机的步序表
int steps[8][4] = {
  {1, 0, 0, 0},
  {1, 1, 0, 0},
  {0, 1, 0, 0},
  {0, 1, 1, 0},
  {0, 0, 1, 0},
  {0, 0, 1, 1},
  {0, 0, 0, 1},
  {1, 0, 0, 1}
};

void setup() {
  // 设置控制引脚为输出模式
  pinMode(IN1, OUTPUT);
  pinMode(IN2, OUTPUT);
  pinMode(IN3, OUTPUT);
  pinMode(IN4, OUTPUT);
}

void loop() {
  // 顺时针旋转
  for (int i = 0; i < 512; i++) { // 512 步为一圈
    stepMotor(i % 8);
    delay(2); // 调整延迟时间以改变转速
  }
  delay(1000); // 停止 1 秒

  // 逆时针旋转
  for (int i = 511; i >= 0; i--) {
    stepMotor(i % 8);
    delay(2);
  }
  delay(1000); // 停止 1 秒
}

// 控制步进电机的步进函数
void stepMotor(int step) {
  digitalWrite(IN1, steps[step][0]);
  digitalWrite(IN2, steps[step][1]);
  digitalWrite(IN3, steps[step][2]);
  digitalWrite(IN4, steps[step][3]);
}

8. 实验现象#

硬件连接：按照连接图连接模块与 Arduino UNO。
烧录代码：将代码上传到 Arduino UNO。
运行测试：
- 步进电机会顺时针旋转一圈，停止 1 秒后逆时针旋转一圈。
- 可以通过调整代码中的 delay() 时间改变电机的转速。
- 模块上的 LED 指示灯会依次点亮，指示当前激活的线圈。

9. 注意事项#

供电电压：模块支持 5V ～ 12V 电压，确保步进电机的供电电压与模块匹配。
电机类型：模块适用于 4 相 5 线步进电机（如 28BYJ-48），其他类型的电机可能无法正常工作。
电流限制：ULN2003 的单通道最大驱动电流为 500mA，避免超出此范围。
散热问题：长时间连续使用时，注意模块的散热情况，避免过热。
调试指示灯：模块上的 LED 指示灯可以帮助调试电机的工作状态。

10. 参考链接#

ULN2003 数据手册
