KE0011 Keyes 草帽LED白发红模块详细教程#

1. 介绍#

KE0011 Keyes 草帽LED白发红模块是一款专为 Arduino 和其他微控制器设计的 LED 模块。模块采用草帽型 LED，发光颜色为红色，具有低功耗、亮度高、颜色纯正、寿命长、稳定性高等特点。模块自带 3PIN 接口（VCC、GND、信号），兼容 Arduino 传感器扩展板，适合快速搭建电子实验和 DIY 项目。此外，模块还配备 4 个定位孔，方便固定在其他设备上。

该模块广泛应用于电子学习、指示灯设计、信号显示、DIY 创意项目等场景，是初学者学习 Arduino 编程和电子电路的理想选择。

2. 特点#

发光颜色：白发红光，颜色纯正，亮度高。
低功耗：适合电池供电的项目，节能环保。
高兼容性：支持 Arduino 及其他微控制器，兼容传感器扩展板。
稳定性高：模块设计可靠，适合长期使用。
易于固定：配备 4 个定位孔，方便安装在其他设备上。
简单易用：通过数字信号控制，适合初学者快速上手。

3. 规格参数#

工作电压：3.3-5V（DC）
接口类型：3PIN 接口（VCC、GND、S）
输入信号：数字信号
发光颜色：红色
LED 类型：草帽型 LED
定位孔：4 个，孔径 3mm
特点：低功耗、颜色纯正、寿命长、稳定性高

4. 工作原理#

草帽LED白发红模块的核心是一个草帽型 LED，通过数字信号控制其亮灭。模块的信号引脚（S）连接到 Arduino 的数字引脚，当信号引脚接收到高电平（HIGH）时，LED 点亮；当信号引脚接收到低电平（LOW）时，LED 熄灭。

模块的工作电压为 3.3-5V，适合直接连接到 Arduino 的电源引脚。通过简单的数字信号控制，可以实现 LED 的闪烁、状态指示等功能。

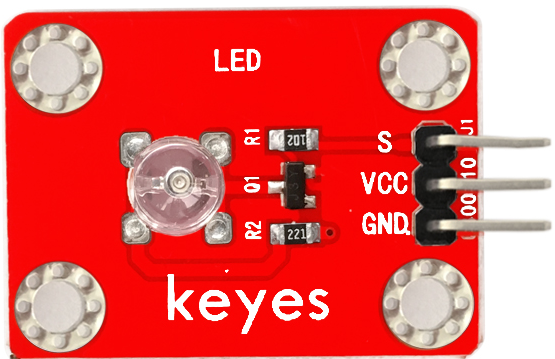

5. 接口#

模块提供 3PIN 接口，具体说明如下：

VCC：电源正极，连接 Arduino 的 5V 或 3.3V 引脚。
GND：电源负极，连接 Arduino 的 GND 引脚。
S（信号）：数字信号输入，连接 Arduino 的数字引脚（如 D2）。

6. 连接图#

将 KE0011 草帽LED白发红模块与 Arduino 开发板连接，具体接线如下：

模块引脚	Arduino 引脚
VCC	5V 或 3.3V
GND	GND
S	D2

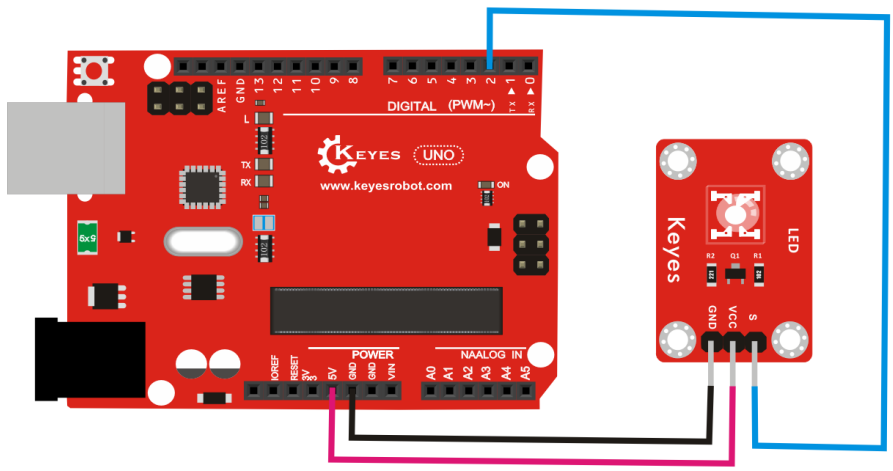

连接示意图：

7. 示例代码#

以下是一个简单的示例代码，用于控制草帽LED模块以 1 秒的间隔闪烁：

int led = 2;                     // 定义数字引脚 2
void setup()
{
  pinMode(led, OUTPUT);          // 设置引脚为输出模式
}

void loop()
{
  digitalWrite(led, HIGH);       // 点亮 LED
  delay(1000);                   // 延迟 1 秒
  digitalWrite(led, LOW);        // 熄灭 LED
  delay(1000);                   // 延迟 1 秒
}

8. 实验现象#

将草帽LED白发红模块与 Arduino 开发板按照连接图连接好。
将示例代码烧录到 Arduino 开发板中。

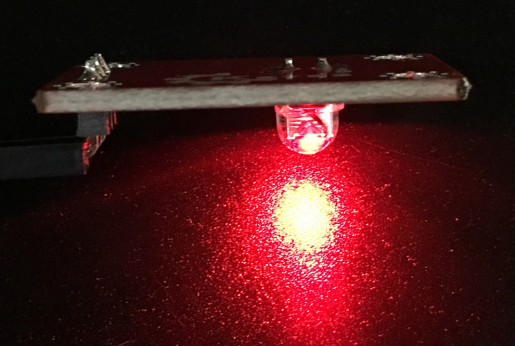

上电后，草帽LED模块会以 1 秒的间隔闪烁：亮 1 秒，灭 1 秒。

9. 注意事项#

供电电压：确保模块的供电电压在 3.3-5V 范围内，避免过高电压损坏模块。
引脚连接：在连接模块时，确保引脚连接正确，避免短路或反接。
信号控制：信号引脚（S）需连接到 Arduino 的数字引脚，确保代码中定义的引脚与实际连接一致。
固定模块：如果需要将模块固定在设备上，可使用定位孔，避免模块松动影响实验效果。
环境要求：避免在高温、高湿或强光环境下使用模块，以免影响 LED 的性能。
