KE0044 Keyes 碰撞传感器模块详细教程#

1. 介绍#

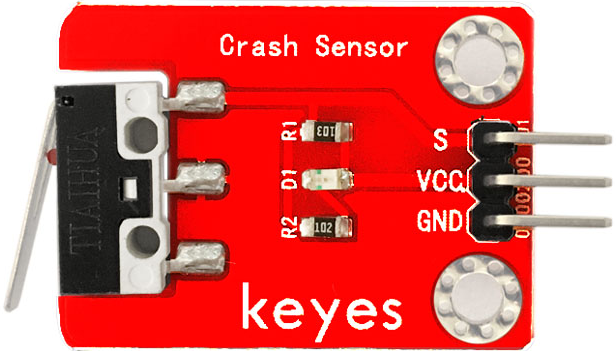

KE0044 Keyes 碰撞传感器是一款基于机械开关原理的模块，专为 Arduino 等开发板设计。它通过检测物理碰撞或振动来触发开关信号，并输出数字信号。模块采用红色环保 PCB 板，设计简单，易于使用，适用于智能小车、机器人碰撞检测、振动报警等场景。

2. 特点#

碰撞检测：通过机械开关检测物理碰撞或振动。
数字信号输出：输出高低电平信号，便于开发板读取。
灵敏度高：对轻微碰撞或振动响应迅速。
高兼容性：兼容 Arduino、树莓派等开发板。
环保设计：采用红色环保 PCB 板，耐用且稳定。
易于固定：模块自带两个定位孔，方便安装。

3. 规格参数#

参数	值
工作电压	3.3V - 5V（DC）
接口类型	3PIN接口（VCC, GND,S）
输出信号	数字信号（高/低电平）
检测方式	碰撞或振动触发
工作温度范围	-40℃ ～ +85℃
重量	3.5g

4. 工作原理#

KE0044 碰撞传感器通过内部的机械开关检测碰撞或振动。当传感器受到外力碰撞或振动时，内部的机械开关会闭合，输出低电平信号；当没有碰撞或振动时，开关断开，输出高电平信号。

5. 接口说明#

模块有3个引脚：

VCC：电源正极（3.3V-5V）。
GND：电源负极（接地）。
S：数字信号输出（连接开发板的数字输入引脚）。

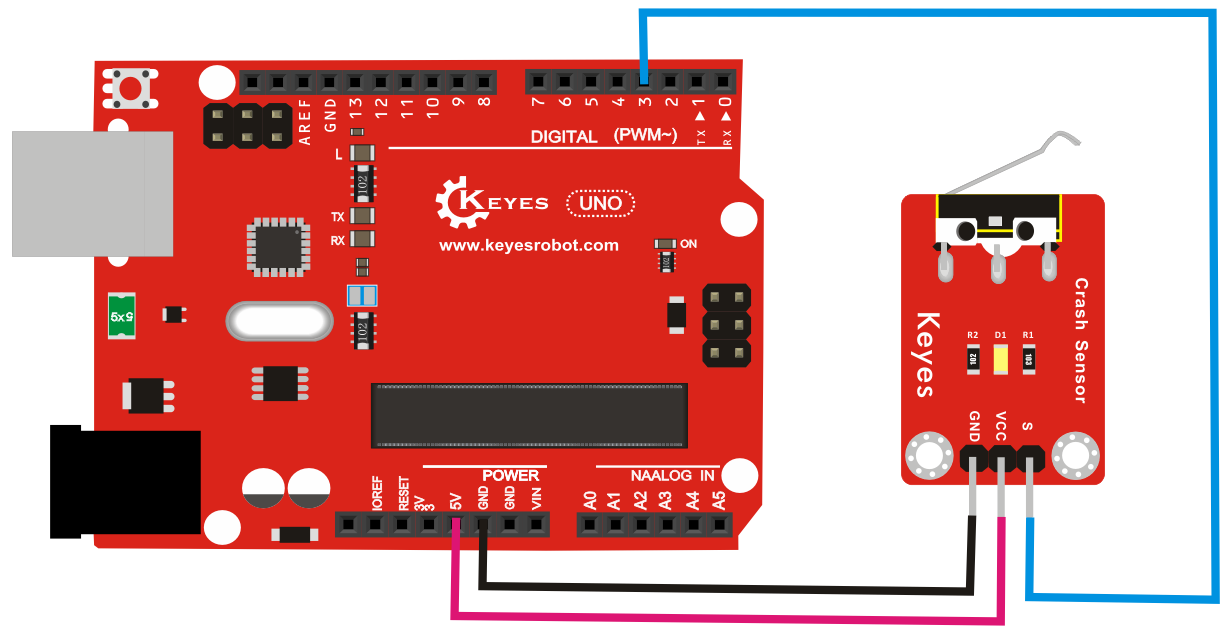

6. 连接图#

以下是 KE0044 模块与 Arduino UNO 的连接示意图：

KE0044模块引脚	Arduino引脚
VCC	5V
GND	GND
S	D3

连接图如下：

7. 示例代码#

以下是用于测试 KE0044 模块的 Arduino 示例代码：

// 定义引脚
#define SENSOR_PIN 3 // S引脚连接到数字引脚3

void setup() {
  pinMode(SENSOR_PIN, INPUT); // 设置传感器引脚为输入模式
  Serial.begin(9600);         // 设置串口波特率为9600
}

void loop() {
  int sensorValue = digitalRead(SENSOR_PIN); // 读取传感器的数字信号
  if (sensorValue == LOW) {
    Serial.println("Collision detected!"); // 检测到碰撞
  } else {
    Serial.println("No collision."); // 无碰撞
  }
  delay(500); // 延迟500ms
}

8. 实验现象#

测试步骤：
- 按照连接图接线，将模块连接到 Arduino。
- 将代码烧录到 Arduino 开发板中。
- 上电后，打开 Arduino IDE 的串口监视器，设置波特率为 9600。
- 用手轻轻敲击传感器或让其受到振动，观察串口监视器中显示的结果。
实验现象：
- 当传感器未受到碰撞或振动时，串口监视器显示 “No collision.”。
- 当传感器受到碰撞或振动时，串口监视器显示 “Collision detected!”。

9. 注意事项#

电压范围：确保模块工作在 3.3V-5V 范围内，避免损坏模块。
固定模块：通过模块上的定位孔将其固定在稳定的位置，避免误触发。
环境干扰：避免在强震动或高噪声环境中使用，以免误触发。
机械开关寿命：由于内部是机械开关，长期频繁使用可能会导致开关磨损。

10. 应用场景#

智能小车：用于机器人或小车的碰撞检测。
振动报警：检测振动或碰撞并触发报警。
物体检测：检测物体的碰撞或接触。
工业控制：用于检测设备的振动或碰撞状态。
安全监控：用于门窗的碰撞检测。

11. 参考链接#

以下是一些有助于开发的参考链接：

碰撞传感器工作原理介绍

如果需要补充其他内容或有其他问题，请告诉我！
