KE0075 Keyes MPU6050 加速度模块教程#

1. 模块介绍#

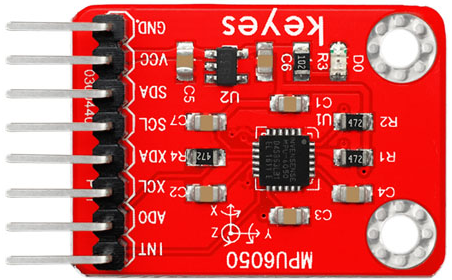

KE0075 Keyes MPU6050 加速度模块是一款基于 MPU6050 芯片的六轴传感器模块，集成了三轴加速度计和三轴陀螺仪，能够检测物体的加速度和角速度。模块采用 I2C 接口，支持与 Arduino、树莓派等开发板连接，广泛应用于姿态检测、运动跟踪、机器人控制等领域。

应用场景#

姿态检测（如倾斜角度、旋转角度）
运动跟踪（如加速度、速度变化）
飞行器姿态控制
机器人平衡控制

2. 模块特点#

高集成度：内置三轴加速度计和三轴陀螺仪。
低功耗：支持低功耗模式，适合电池供电设备。
高精度：16 位 ADC 转换器，提供高精度数据。
I2C 接口：支持标准 I2C 通信，便于与开发板连接。
环保设计：采用红色环保 PCB 板，耐用且稳定。

3. 规格参数#

参数	值
工作电压	3.3V ～ 5V（DC）
工作电流	3.6mA
加速度范围	±2g、±4g、±8g、±16g
角速度范围	±250°/s、±500°/s、±1000°/s、±2000°/s
通信接口	I2C（地址：0x68 或 0x69）
尺寸	20mm × 15mm × 3mm
重量	3g

4. 工作原理#

MPU6050 是一款六轴运动处理器，集成了三轴加速度计和三轴陀螺仪。

加速度计：用于测量物体的线性加速度（单位：g），可以检测物体的倾斜角度。
陀螺仪：用于测量物体的角速度（单位：°/s），可以检测物体的旋转角度变化。

通过 I2C 接口读取 MPU6050 的寄存器数据，可以获取加速度和角速度的原始值。结合姿态解算算法，可以计算出物体的姿态角（如俯仰角、横滚角）。

5. 接口说明#

模块有 4 个主要引脚：

VCC：电源正极（3.3V ～ 5V）。
- 用于为模块供电。
GND：电源负极（接地）。
- 与 Arduino 或其他控制板的 GND 引脚连接。
SCL：I2C 时钟信号。
- 接 Arduino 的 A5 引脚（UNO）。
SDA：I2C 数据信号。
- 接 Arduino 的 A4 引脚（UNO）。

6. 连接图#

以下是 KE0075 模块与 Arduino UNO 的连接示意图：

模块引脚	Arduino 引脚
VCC	5V
GND	GND
SCL	A5
SDA	A4

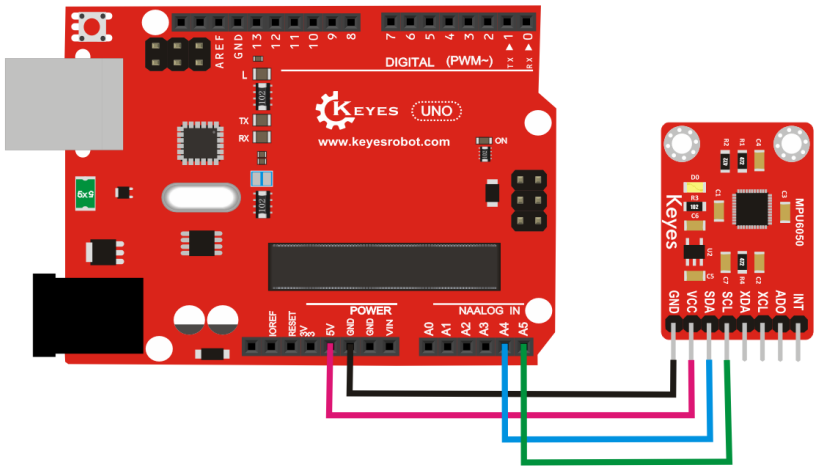

连接图如下：

7. 示例代码#

以下是用于测试 KE0075 模块的 Arduino 示例代码，读取加速度和角速度数据并在串口监视器中显示。

代码示例#

#include <Wire.h>

// MPU6050 I2C 地址
const int MPU = 0x68;
int16_t AcX, AcY, AcZ, GyX, GyY, GyZ;

void setup() {
  Wire.begin();
  Serial.begin(9600);

  // 初始化 MPU6050
  Wire.beginTransmission(MPU);
  Wire.write(0x6B);  // 寄存器 PWR_MGMT_1
  Wire.write(0);     // 设置为 0，唤醒 MPU6050
  Wire.endTransmission(true);
}

void loop() {
  // 请求加速度和陀螺仪数据
  Wire.beginTransmission(MPU);
  Wire.write(0x3B);  // 起始寄存器地址
  Wire.endTransmission(false);
  Wire.requestFrom(MPU, 14, true);  // 请求 14 字节数据

  // 读取加速度数据
  AcX = Wire.read() << 8 | Wire.read();
  AcY = Wire.read() << 8 | Wire.read();
  AcZ = Wire.read() << 8 | Wire.read();

  // 跳过温度数据
  Wire.read();
  Wire.read();

  // 读取陀螺仪数据
  GyX = Wire.read() << 8 | Wire.read();
  GyY = Wire.read() << 8 | Wire.read();
  GyZ = Wire.read() << 8 | Wire.read();

  // 打印加速度和陀螺仪数据
  Serial.print("AcX = "); Serial.print(AcX);
  Serial.print(" | AcY = "); Serial.print(AcY);
  Serial.print(" | AcZ = "); Serial.print(AcZ);
  Serial.print(" | GyX = "); Serial.print(GyX);
  Serial.print(" | GyY = "); Serial.print(GyY);
  Serial.print(" | GyZ = "); Serial.println(GyZ);

  delay(500);
}

如果上传代码后报错，请按如下安装Wire库。

下载库文件：Wire
打开Arduino IDE，选择“项目”，选择“导入库”，再选择“添加.ZIP库”。

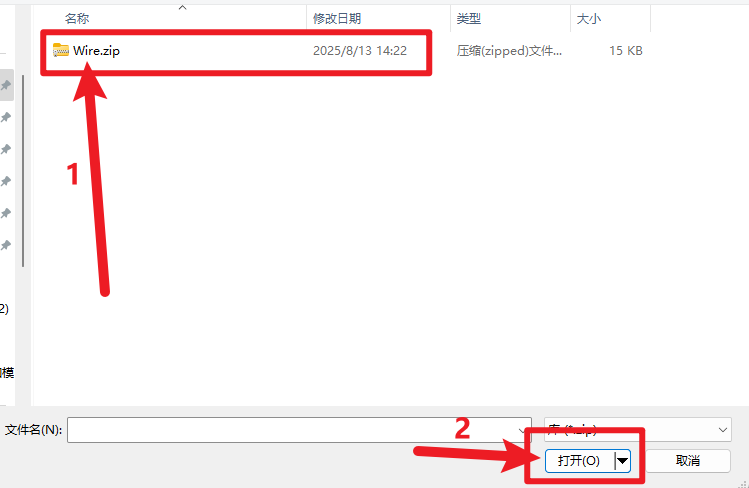

找到下载资料的存放位置，打开文件夹找到库文件，选择要导入的库，点击“打开”。
安装成功界面。

安装库后再上传一次代码。

8. 实验现象#

硬件连接：按照连接图连接模块与 Arduino UNO。
烧录代码：将代码上传到 Arduino UNO。
运行测试：

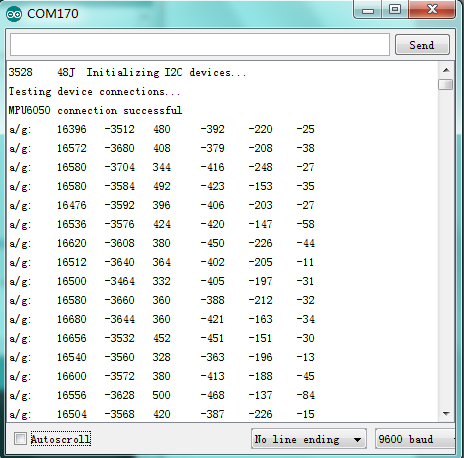

- 打开 Arduino IDE 的串口监视器，设置波特率为 9600。
- 串口监视器会显示加速度和角速度的原始数据。
- 当模块静止时，加速度数据接近 0，Z 轴加速度接近 16384（表示 1g）。
- 当模块倾斜或旋转时，加速度和角速度数据会发生变化。

9. 注意事项#

供电电压：模块支持 3.3V 和 5V 电压，但建议使用 5V 供电以确保稳定性。
I2C 地址：默认 I2C 地址为 0x68，如果 AD0 引脚接高电平，地址变为 0x69。
环境干扰：避免强磁场或震动对模块的测量精度产生影响。
校准：在实际应用中，建议对加速度计和陀螺仪进行校准，以提高测量精度。
姿态解算：如果需要计算俯仰角、横滚角等姿态角，需要结合滤波算法（如卡尔曼滤波或互补滤波）。
