KE0014 Keyes 草帽LED白发黄模块详细教程#

1. 介绍#

KE0014 Keyes 草帽LED白发黄模块是一款专为 Arduino 和其他微控制器设计的 LED 模块，采用草帽LED设计，发光颜色为黄色（白色外壳，发黄光）。模块具有低功耗、颜色纯正、寿命长、稳定性高等特点，适合用于电子学习、DIY 项目和教学实验。模块自带 3PIN 接口和 4 个定位孔，方便用户快速连接和固定模块。

2. 特点#

颜色纯正：采用草帽LED，发光颜色为黄色，亮度高且稳定。
低功耗：适合长时间运行的项目，节能环保。
寿命长：LED 使用寿命长，适合多次实验和长期使用。
易于连接：3PIN 接口设计，兼容 Arduino 传感器扩展板，连接简单。
固定方便：模块自带 4 个定位孔，便于固定在其他设备或实验平台上。

3. 规格参数#

工作电压：3.3-5V（DC）
接口类型：3PIN 接口（VCC、GND、S）
输入信号：数字信号
发光颜色：黄色（白色外壳，发黄光）
重量：约 2.4g
模块尺寸：标准 Keyes 模块尺寸
特点：低功耗、颜色纯正、寿命长、稳定性高

4. 工作原理#

草帽LED模块的核心是一个草帽型 LED 灯珠，通过数字信号控制其亮灭状态。模块的信号引脚（S）连接到 Arduino 的数字引脚，Arduino 通过输出高电平（HIGH）或低电平（LOW）来控制 LED 的亮灭。

高电平（HIGH）：LED 点亮。
低电平（LOW）：LED 熄灭。

模块内部通过限流电阻保护 LED，确保其在 3.3V 或 5V 电压下安全工作。

5. 接口#

模块提供一个 3PIN 接口，具体引脚功能如下：

VCC：电源正极，连接 Arduino 的 3.3V 或 5V 引脚。
GND：电源负极，连接 Arduino 的 GND 引脚。
S（信号）：数字信号输入，连接 Arduino 的数字引脚（如 D2）。

6. 连接图#

将 KE0014 草帽LED白发黄模块与 Arduino 开发板连接，具体接线如下：

Arduino 开发板	草帽LED模块
5V 或 3.3V	VCC
GND	GND
D2	S

连接示意图：

7. 示例代码#

以下是一个简单的示例代码，用于控制草帽LED模块以 1 秒的间隔闪烁：

int led = 2;                     // 定义数字引脚2为LED控制引脚
void setup()
{
  pinMode(led, OUTPUT);          // 设置引脚为输出模式
}

void loop()
{
  digitalWrite(led, HIGH);       // 点亮LED
  delay(1000);                   // 延迟1秒
  digitalWrite(led, LOW);        // 熄灭LED
  delay(1000);                   // 延迟1秒
}

8. 实验现象#

将草帽LED模块与 Arduino 开发板按照连接图连接好。
将示例代码烧录到 Arduino 开发板中。

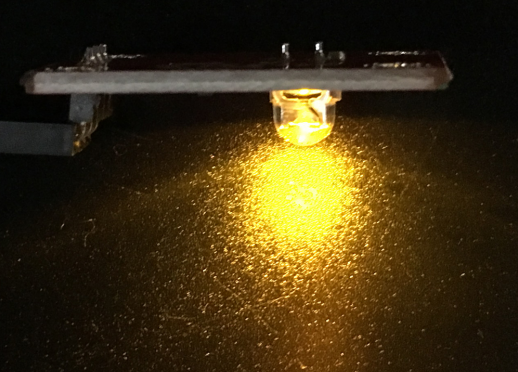

上电后，草帽LED模块会以 1 秒的间隔闪烁：亮 1 秒，灭 1 秒。

9. 注意事项#

供电电压：确保模块的供电电压在 3.3V-5V 范围内，避免过高电压损坏模块。
引脚连接：连接时注意引脚对应关系，避免接错引脚导致模块无法正常工作。
避免短路：在实验过程中，确保模块与其他元件之间无短路现象。
固定模块：如果需要将模块固定在设备上，建议使用螺丝或其他固定方式，避免模块松动。
代码调试：在上传代码前，确保选择正确的开发板型号和端口。
