KE0036 Keyes 可调电位器模块详细教程#

1. 介绍#

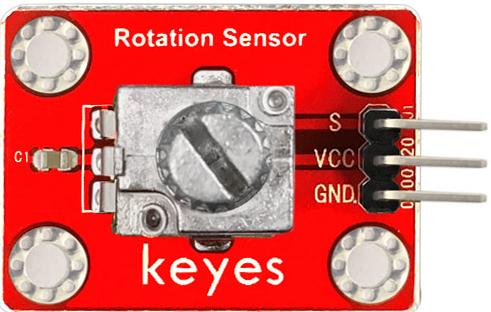

KE0036 Keyes 可调电位器模块是一款基于旋转电位器的模拟输入模块，适用于 Arduino、树莓派等开发板。通过旋转电位器，可以输出一个可调的模拟信号（S），用于控制亮度、音量、速度等参数。模块设计简单，易于使用，适合初学者学习模拟信号的输入与处理。

2. 特点#

模拟信号输出：通过旋转电位器输出一个可调的模拟电压信号。
高兼容性：兼容 Arduino、树莓派等开发板。
简单易用：模块设计紧凑，适合快速原型开发。
精准调节：通过旋转电位器实现精确的模拟信号调节。

3. 规格参数#

参数	值
工作电压	3.3V - 5V（DC）
输出信号	模拟信号（S）
接口类型	3PIN接口（VCC, GND, S）
电位器类型	10K欧姆旋转电位器
工作温度范围	-10℃ ～ +70℃
重量	3.5g

4. 工作原理#

KE0036 可调电位器模块的核心是一个 10K 欧姆的旋转电位器。通过旋转电位器的旋钮，可以改变电位器的分压比，从而输出一个可调的模拟电压信号（S）。输出电压范围为 0V 到 VCC（通常为 5V），具体电压值与旋钮的旋转角度成正比。

5. 接口说明#

模块有3个引脚：

VCC：电源正极（3.3V-5V）。
GND：电源负极（接地）。
S：模拟信号输出（连接开发板的模拟输入引脚）。

6. 连接图#

以下是 KE0036 模块与 Arduino UNO 的连接示意图：

KE0036模块引脚	Arduino引脚
VCC	5V
GND	GND
S	A0

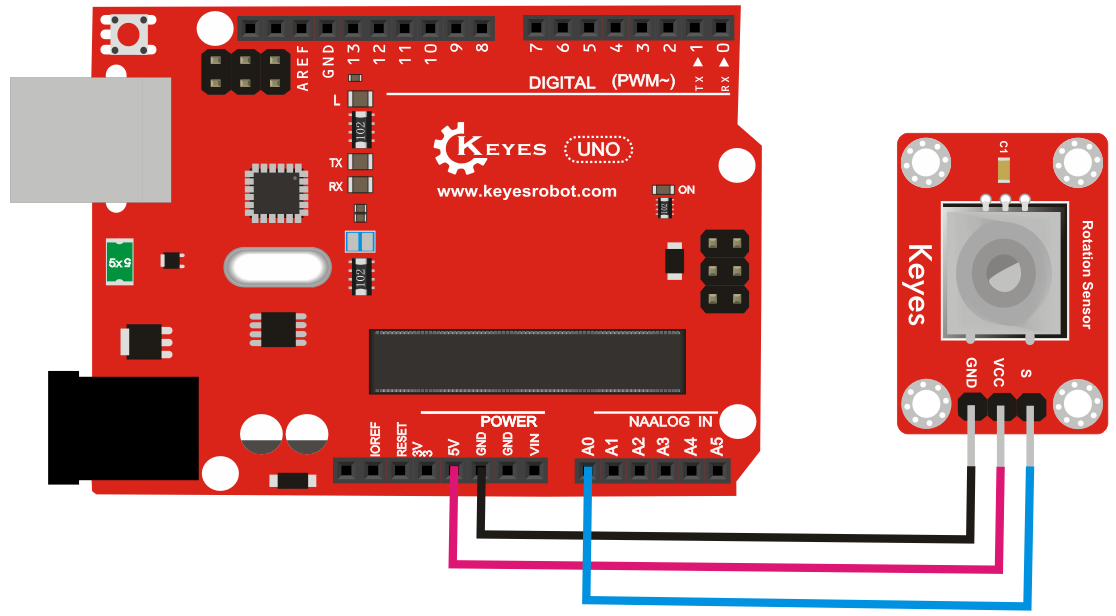

连接图如下：

7. 示例代码#

以下是用于测试 KE0036 模块的 Arduino 示例代码：

void setup() {
  Serial.begin(9600); // 设置串口波特率为9600
}

void loop() {
  int sensorValue = analogRead(A0); // 读取A0引脚的模拟信号值
  Serial.println(sensorValue); // 打印读取到的数值
  delay(500); // 延迟500ms
}

8. 实验现象#

测试步骤：
- 按照连接图接线，将模块连接到 Arduino。
- 将代码烧录到 Arduino 开发板中。
- 上电后，打开 Arduino IDE 的串口监视器，设置波特率为 9600。
- 旋转电位器的旋钮，观察串口监视器中显示的数值变化。

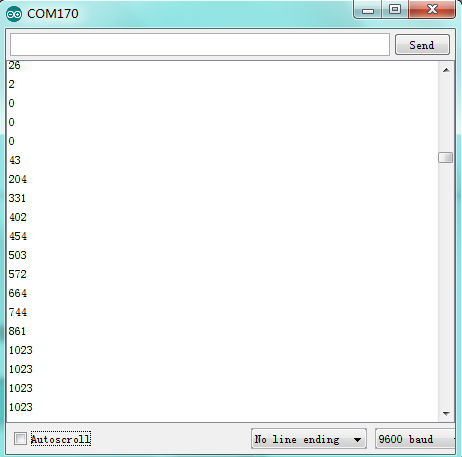

实验现象：
- 当电位器旋钮旋转到最小位置时，串口监视器显示的数值接近 0。
- 当电位器旋钮旋转到最大位置时，串口监视器显示的数值接近 1023（对应 5V）。
- 旋钮在中间位置时，显示的数值为 0 到 1023 之间的某个值。

9. 注意事项#

电压范围：确保模块工作在 3.3V-5V 范围内，避免损坏模块。
旋钮调节：旋转电位器时请勿用力过猛，以免损坏旋钮。
固定模块：建议将模块固定在稳定的位置，避免震动影响测试结果。
环境影响：模块对电源电压较敏感，建议使用稳定的电源供电。

10. 应用场景#

亮度调节：用于 LED 灯的亮度控制。
音量调节：用于音频设备的音量控制。
速度控制：用于电机的速度调节。
模拟输入学习：适合初学者学习模拟信号的输入与处理。

11. 参考链接#

以下是一些有助于开发的参考链接：

电位器工作原理介绍

如果需要补充其他内容或有其他问题，请告诉我！
