KE0055 Keyes ADXL345 加速度传感器模块详细教程#

1. 介绍#

KE0055 Keyes ADXL345 加速度传感器模块是一款基于 ADXL345 三轴加速度传感器芯片的模块，专为 Arduino 等开发板设计。它能够检测 X、Y、Z 三个方向的加速度，并通过 I2C 或 SPI 接口与开发板通信。模块采用红色环保 PCB 板，设计简单，易于使用，适用于运动检测、姿态控制、震动监测等场景。

2. 特点#

三轴加速度检测：支持 X、Y、Z 三个方向的加速度测量。
高分辨率：分辨率高达 13 位，测量范围可达 ±16g。
多种通信接口：支持 I2C 和 SPI 通信。
低功耗：适合电池供电的低功耗应用。
高兼容性：兼容 Arduino、树莓派等开发板。
环保设计：采用红色环保 PCB 板，耐用且稳定。

3. 规格参数#

参数	值
工作电压	3.3V - 5V（DC）
通信接口	I2C（默认地址：0x53），SPI
测量范围	±2g、±4g、±8g、±16g
分辨率	13 位
输出速率	0.1Hz ～ 3200Hz
工作温度范围	-40℃ ～ +85℃
重量	5g

4. 工作原理#

ADXL345 是一款高分辨率的三轴加速度传感器芯片，能够检测 X、Y、Z 三个方向的加速度。通过 I2C 或 SPI 接口，开发板可以读取传感器的加速度数据。模块支持多种测量范围（±2g、±4g、±8g、±16g），可以根据应用需求进行配置。

5. 接口说明#

模块有6个引脚：

VCC：电源正极（3.3V-5V）。
GND：电源负极（接地）。
SCL：I2C 时钟信号（或 SPI 时钟信号）。
SDA：I2C 数据信号（或 SPI 数据信号）。
CS：SPI 片选信号（低电平激活，I2C 模式下接高电平）。
INT：中断信号输出（可选）。

6. 连接图#

以下是 KE0055 模块与 Arduino UNO 的 I2C 接口连接示意图：

KE0055模块引脚	Arduino引脚
VCC	5V
GND	GND
SCL	A5（Uno 的 I2C 时钟引脚）
SDA	A4（Uno 的 I2C 数据引脚）
CS	接高电平（I2C 模式）
INT	可选（根据需要连接到数字引脚）

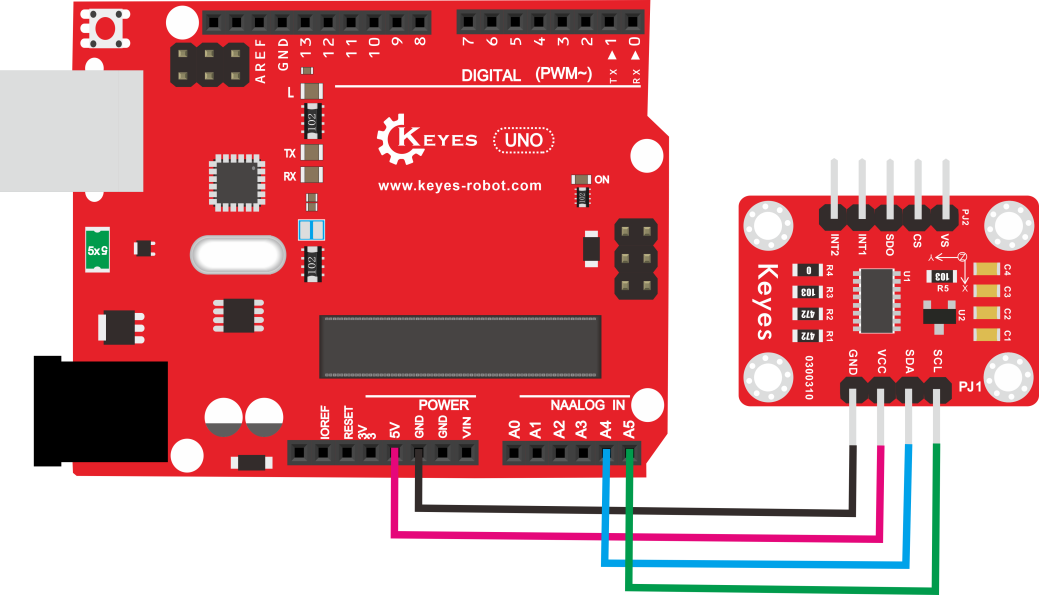

连接图如下：

7. 示例代码#

以下是用于测试 KE0055 模块的 Arduino 示例代码，需安装 Adafruit_ADXL345 库：

安装 Adafruit_ADXL345 库#

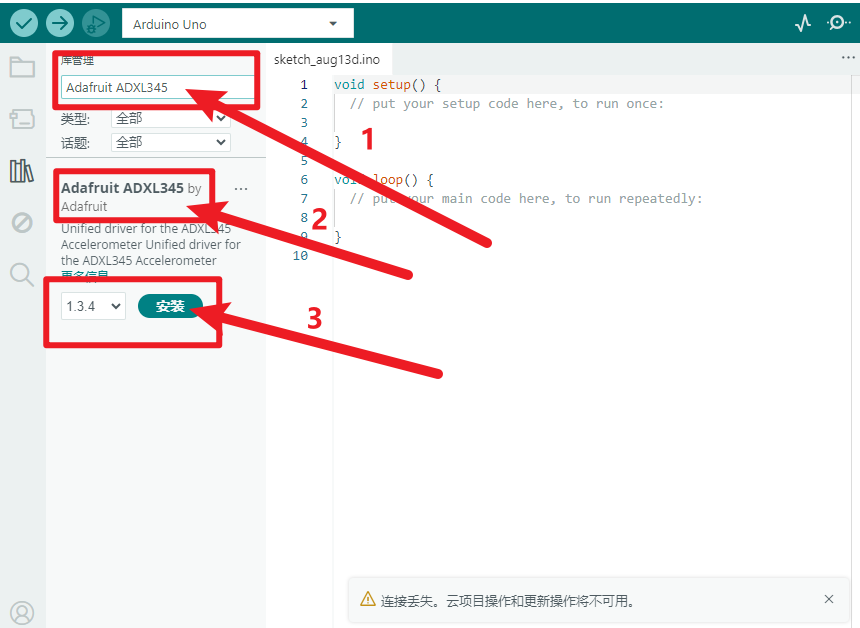

打开Arduino IDE，点击“项目”，选择“管理库”。
方框输入“Adafruit ADXL345”，选择“Adafruit ADXL345”，点击“安装”。

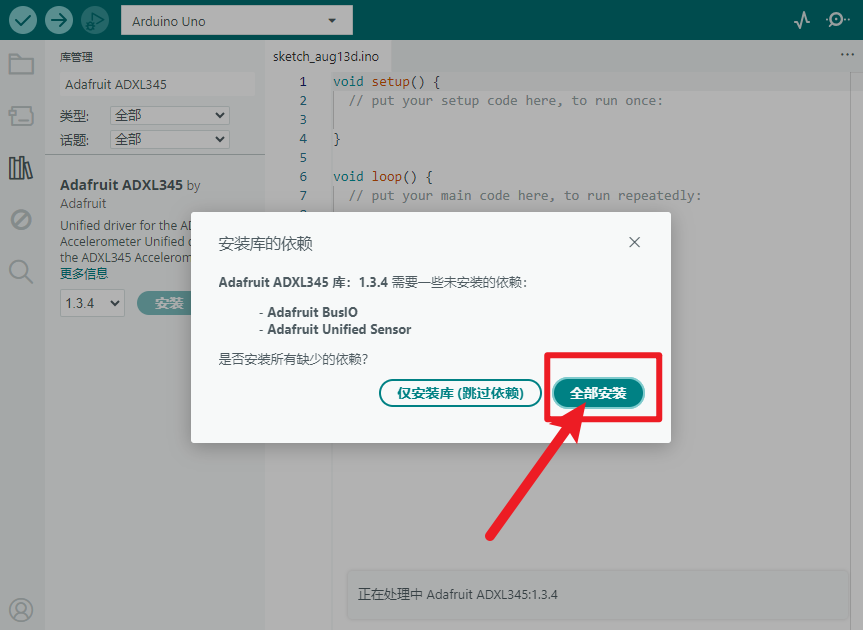

如果出现以下界面，选择“全部安装”。
安装成功界面。

代码#

#include <Wire.h>
#include <Adafruit_Sensor.h>
#include <Adafruit_ADXL345_U.h>

// 创建 ADXL345 对象
Adafruit_ADXL345_Unified accel = Adafruit_ADXL345_Unified(12345);

void setup() {
  Serial.begin(9600); // 设置串口波特率为9600
  Serial.println("ADXL345 Accelerometer Test");

  // 初始化传感器
  if (!accel.begin()) {
    Serial.println("No ADXL345 detected. Check your wiring!");
    while (1);
  }

  // 设置测量范围为 ±4g
  accel.setRange(ADXL345_RANGE_4_G);
  Serial.println("ADXL345 initialized successfully!");
}

void loop() {
  // 创建事件对象
  sensors_event_t event;
  accel.getEvent(&event);

  // 打印 X、Y、Z 轴加速度值
  Serial.print("X: ");
  Serial.print(event.acceleration.x);
  Serial.print(" m/s^2, Y: ");
  Serial.print(event.acceleration.y);
  Serial.print(" m/s^2, Z: ");
  Serial.print(event.acceleration.z);
  Serial.println(" m/s^2");

  delay(500); // 延迟500ms
}

如果安装 Adafruit_ADXL345 库后(代码上传成功不用安装)，上传代码报错，请按如下安装Wire库。

下载库文件：Wire
打开Arduino IDE，选择“项目”，选择“导入库”，再选择“添加.ZIP库”。
找到下载资料的存放位置，打开文件夹找到库文件，选择要导入的库，点击“打开”。
安装成功界面。

8. 实验现象#

测试步骤：
- 按照连接图接线，将模块连接到 Arduino。
- 将代码烧录到 Arduino 开发板中。
- 上电后，打开 Arduino IDE 的串口监视器，设置波特率为 9600。

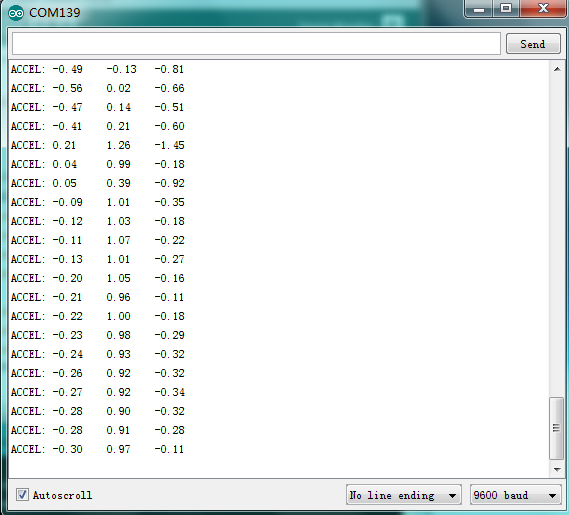

- 移动模块，观察串口监视器中显示的 X、Y、Z 轴加速度值。
实验现象：
- 当模块静止时，Z 轴的加速度值接近 9.8 m/s²（地球重力加速度）。
- 当模块倾斜或移动时，X、Y、Z 轴的加速度值会发生变化。

9. 注意事项#

电压范围：确保模块工作在 3.3V-5V 范围内，避免损坏模块。
通信模式：模块默认使用 I2C 通信模式，若需使用 SPI 模式，请将 CS 引脚接低电平，并修改代码。
测量范围：根据应用需求设置测量范围（±2g、±4g、±8g、±16g），范围越大，分辨率越低。
固定模块：通过模块上的定位孔将其固定在稳定的位置，避免震动影响测量结果。
环境干扰：避免在强电磁干扰环境中使用，以免影响通信稳定性。

10. 应用场景#

运动检测：用于检测物体的运动状态和加速度。
姿态控制：用于无人机、机器人等设备的姿态控制。
震动监测：用于监测设备的震动或冲击。
游戏控制：用于制作体感游戏控制器。
教育实验：用于学习加速度传感器的工作原理和应用。
