KE0033 Keyes 7彩自动闪烁模块详细教程#

1. 概述#

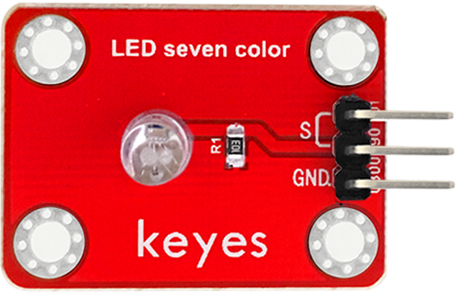

本模块由 F5MM 七彩发光二极管 制成,具有自动闪烁功能。模块的两个信号端(S)是连通的,当任一信号端接高电平,GND接地时,模块的LED会发出粉、黄、绿三色光,并通过三色闪烁产生七彩的效果。模块自带4个定位孔,方便将模块固定在其他设备上,适合用于装饰、指示灯或电子实验。
2. 模块特点#
七彩效果:通过粉、黄、绿三色光的快速闪烁,产生七彩视觉效果。
高亮度LED:采用高亮度LED灯珠,光线柔和。
固定方便:模块自带4个定位孔,便于安装。
兼容性强:适用于Arduino、树莓派等开发板,也可单独使用。
3. 规格参数#
参数 |
值 |
|---|---|
发光颜色 |
粉、黄、绿(高亮度) |
镜头类型 |
白色雾状 |
接口类型 |
3PIN接口(只需接两个) |
输入信号 |
3.3V - 5V |
4. 工作原理#
KE0033模块的核心是一个F5MM七彩发光二极管。模块的两个信号端(S)是连通的,当任一信号端接高电平,GND接地时,LED会自动开始闪烁。LED通过粉、黄、绿三色光的快速切换,产生七彩的视觉效果。
5. 接口说明#
模块有3个引脚,但只需连接其中两个:
S:信号引脚(接开发板的IO口)。
GND:电源负极(接地)。
6. 连接图#
以下是KE0033模块与Arduino UNO的连接示意图:
KE0033模块引脚 |
Arduino引脚 |
|---|---|
S |
IO口) |
GND |
GND |

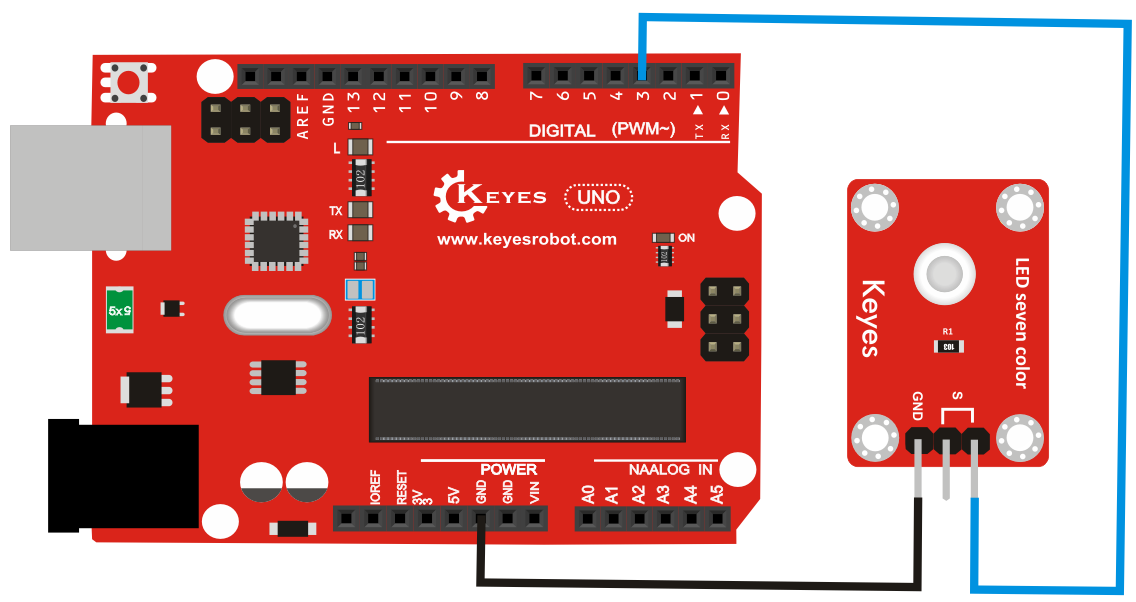

连接图如下:

如果不使用Arduino,也可以直接将模块的S引脚连接到电源正极(如USB供电模块或电池),GND引脚连接到电源负极。
7. 示例代码#
// 定义模块的电源引脚
#define MODULE_POWER_PIN 3
void setup() {
// 设置电源引脚为输出模式
pinMode(MODULE_POWER_PIN, OUTPUT);
}
void loop() {
// 打开模块电源
digitalWrite(MODULE_POWER_PIN, HIGH);
delay(5000); // 模块运行5秒
// 关闭模块电源
digitalWrite(MODULE_POWER_PIN, LOW);
delay(5000); // 模块关闭5秒
}
在此代码中,模块的S引脚需要连接到Arduino的数字引脚(如D9),通过控制高低电平实现模块的开关。

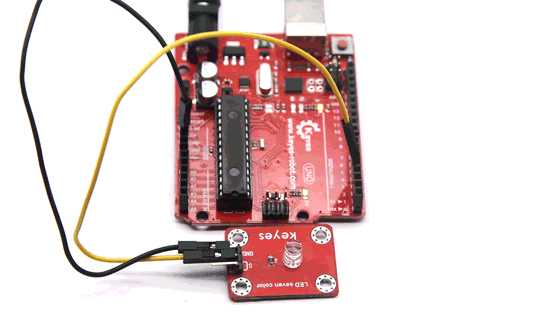

8. 实验现象#

当模块接通电源后,LED灯会自动开始闪烁。
LED灯会按照粉、黄、绿三色光的快速切换,产生七彩的视觉效果。
颜色变化平滑且自动,无需外部干预。
9. 注意事项#
电压范围:确保模块工作在3.3V-5V范围内,避免损坏LED。
连接正确:确保S和GND连接正确,否则模块无法正常工作。
避免短路:在连接模块时,注意避免引脚短路。
