KE0019 Keyes 食人鱼LED黄光模块详细教程#

1. 介绍#

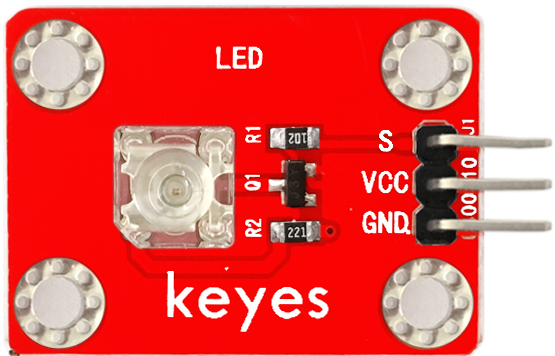

KE0019 Keyes 食人鱼LED黄光模块是一款基于高亮度食人鱼LED的模块，专为 Arduino 和其他微控制器设计。模块采用高亮度黄光食人鱼LED，具有亮度高、功耗低、寿命长、稳定性强等特点。模块自带 3PIN 接口，兼容 Arduino 传感器扩展板，适合用于电子学习、DIY 项目、智能家居等场景。模块还配备 4 个定位孔，方便固定在其他设备上。

2. 特点#

高亮度：采用高亮度黄光食人鱼LED，发光效果显著。
低功耗：功耗低，适合电池供电的项目。
长寿命：LED 寿命长，适合长期使用。
稳定性强：模块性能稳定，适合各种环境下的应用。
易于使用：3PIN 接口设计，兼容 Arduino 和其他微控制器。
固定方便：模块自带 4 个定位孔，便于安装和固定。

3. 规格参数#

工作电压：3.3V-5V（DC）
接口类型：3PIN 接口（VCC、GND、S）
输入信号：数字信号
LED 类型：食人鱼LED
发光颜色：黄光
重量：约 2.5g
尺寸：标准模块尺寸，带 4 个定位孔

4. 工作原理#

食人鱼LED是一种高亮度发光二极管，通过控制其正向电流来实现发光。模块通过 Arduino 或其他微控制器的数字信号控制 LED 的开关状态。当信号引脚输出高电平时，LED 点亮；当信号引脚输出低电平时，LED 熄灭。模块的工作电压范围为 3.3V-5V，适合直接连接到 Arduino 的数字引脚。

5. 接口#

模块采用 3PIN 接口设计，具体引脚功能如下：

VCC：电源正极，连接 Arduino 的 3.3V 或 5V 引脚。
GND：电源负极，连接 Arduino 的 GND 引脚。
S（信号）：控制信号引脚，连接 Arduino 的数字引脚（如 D3）。

6. 连接图#

将 KE0019 Keyes 食人鱼LED黄光模块与 Arduino 开发板连接，具体接线如下：

7. 示例代码#

以下是控制食人鱼LED模块以 1 秒间隔闪烁的示例代码：

int led = 3;                     // 定义数字引脚3
void setup()
{
  pinMode(led, OUTPUT);          // 设置引脚为输出模式
}

void loop()
{
  digitalWrite(led, HIGH);       // 点亮LED
  delay(1000);                   // 延迟1秒
  digitalWrite(led, LOW);        // 熄灭LED
  delay(1000);                   // 延迟1秒
}

8. 实验现象#

将食人鱼LED模块与 Arduino 开发板按照连接图连接好。
将示例代码烧录到 Arduino 开发板中。

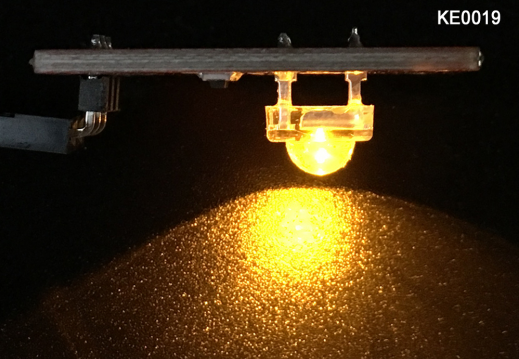

上电后，食人鱼LED模块会以 1 秒的间隔闪烁：亮 1 秒，灭 1 秒。

9. 注意事项#

供电电压：确保供电电压在模块支持的范围内（3.3V-5V）。
引脚连接：连接时注意引脚对应关系，避免接错引脚导致模块损坏。
电流限制：避免长时间过大电流通过 LED，以免缩短 LED 寿命。
固定模块：使用定位孔固定模块时，避免用力过大损坏模块。
环境要求：避免在高温或潮湿环境下使用模块，以确保其稳定性和寿命。
