KE0065 Keyes TEMT6000 光线传感器模块详细教程#

1. 介绍#

KE0065 Keyes TEMT6000 光线传感器模块是一款基于 TEMT6000 光敏二极管的模块，专为 Arduino 等开发板设计。它能够检测环境光强度，并输出模拟信号，适用于光线检测、环境光监测、自动亮度调节等场景。模块采用红色环保 PCB 板，设计简单，易于使用。

2. 特点#

光线检测：能够检测环境光强度。
模拟信号输出：通过模拟信号输出光强度值。
高灵敏度：对可见光范围内的光线响应灵敏。
高兼容性：兼容 Arduino、树莓派等开发板。
环保设计：采用红色环保 PCB 板，耐用且稳定。
易于固定：模块自带两个定位孔，方便安装。

3. 规格参数#

参数	值
工作电压	3.3V ～ 5V（DC）
工作电流	0.5mA
检测范围	可见光（380nm ～ 780nm）
输出信号	模拟信号（S）
工作温度范围	-40℃ ～ +85℃
重量	5g

4. 工作原理#

TEMT6000 是一款光敏二极管，能够对可见光范围内的光线强度作出响应。光线越强，输出的模拟电压值越高；光线越弱，输出的模拟电压值越低。通过读取模拟信号（S），可以获取当前环境的光强度。

5. 接口说明#

模块有3个引脚：

VCC：电源正极（3.3V 或 5V）。
GND：电源负极（接地）。
S：模拟信号输出（光强度值）。

6. 连接图#

以下是 KE0065 模块与 Arduino UNO 的连接示意图：

KE0065模块引脚	Arduino引脚
VCC	5V
GND	GND
S	A0

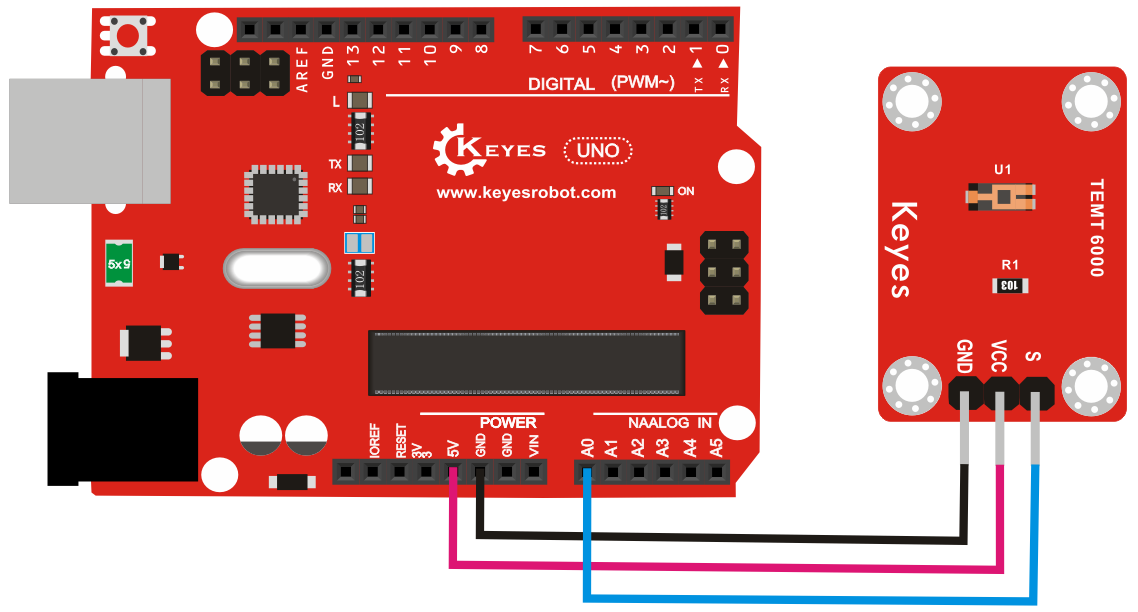

连接图如下：

7. 示例代码#

以下是用于测试 KE0065 模块的 Arduino 示例代码：

// 定义引脚
#define AOUT_PIN A0 // 模拟信号引脚

void setup() {
  Serial.begin(9600); // 设置串口波特率为9600
  Serial.println("TEMT6000 Light Sensor Test");
}

void loop() {
  // 读取模拟信号
  int lightValue = analogRead(AOUT_PIN);

  // 打印光强度值
  Serial.print("Light Intensity: ");
  Serial.println(lightValue);

  delay(500); // 延迟500ms
}

8. 实验现象#

测试步骤：
- 按照连接图接线，将模块连接到 Arduino。
- 将代码烧录到 Arduino 开发板中。
- 上电后，打开 Arduino IDE 的串口监视器，设置波特率为 9600。
- 调节环境光强度（如用手遮挡传感器或用手电筒照射传感器），观察串口监视器中显示的光强度值。

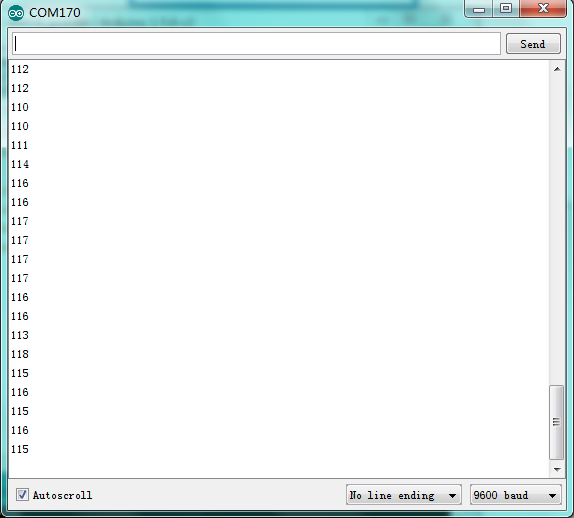

实验现象：
- 当环境光强度增加时，串口监视器中显示的光强度值（Light Intensity）增大。
- 当环境光强度减弱时，串口监视器中显示的光强度值（Light Intensity）减小。

9. 注意事项#

电压范围：确保模块工作在 3.3V ～ 5V 电压范围内，避免损坏模块。
环境干扰：避免强红外光源（如太阳光）直接照射传感器，以免影响检测效果。
固定模块：通过模块上的定位孔将其固定在稳定的位置，避免震动影响测量结果。
线性范围：TEMT6000 对可见光范围内的光线响应较好，但对红外光和紫外光不敏感。

10. 应用场景#

环境光监测：用于检测环境光强度。
自动亮度调节：用于智能设备的屏幕亮度自动调节。
光线报警器：用于制作光线强度报警器。
智能家居：用于光线检测和自动化控制。
教育实验：用于学习光敏传感器的工作原理和应用。

11. 参考链接#

以下是一些有助于开发的参考链接：

TEMT6000传感器数据手册

如果需要补充其他内容或有其他问题，请告诉我！
