KE0052 Keyes 5V 单路继电器模块详细教程#

1. 介绍#

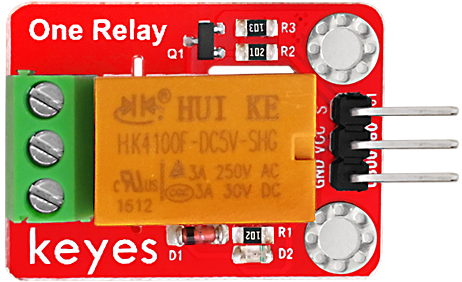

KE0052 Keyes 5V 单路继电器模块是一款基于电磁继电器的模块，专为 Arduino 等开发板设计。它可以通过高低电平信号控制高电压、大电流的设备开关，实现电路的隔离和导通。模块采用红色环保 PCB 板，设计简单，易于使用，适用于智能家居、工业控制、自动化设备等场景。

2. 特点#

高电压控制：支持控制高达 250V AC 或 30V DC 的设备。
高电平触发：通过高电平信号控制继电器的开关。
光电隔离：内置光耦隔离，增强电路的安全性和稳定性。
高兼容性：兼容 Arduino、树莓派等开发板。
环保设计：采用红色环保 PCB 板，耐用且稳定。
易于固定：模块自带两个定位孔，方便安装。

3. 规格参数#

参数	值
工作电压	5V（DC）
触发电压	高电平触发（5V）
继电器类型	单路继电器
控制电压	最大 250V AC 或 30V DC
控制电流	最大 10A
接口类型	3PIN接口（VCC, GND, S）+ 3PIN继电器接口（COM, NO, NC）
工作温度范围	-40℃ ～ +85℃
重量	10g

4. 工作原理#

KE0052 单路继电器模块通过高电平信号触发继电器的开关。当输入引脚（S）接收到高电平信号时，继电器吸合，连接常开端（NO）和公共端（COM）；当输入引脚为低电平时，继电器断开，连接常闭端（NC）和公共端（COM）。模块内置光耦隔离，确保控制电路与高压电路的安全隔离。

5. 接口说明#

模块有两组接口：

控制接口（3PIN）：
- VCC：电源正极（5V）。
- GND：电源负极（接地）。
- S：控制信号输入（高电平触发）。
继电器接口（3PIN）：
- COM：公共端。
- NO：常开端（继电器吸合时与 COM 连接）。
- NC：常闭端（继电器断开时与 COM 连接）。

6. 连接图#

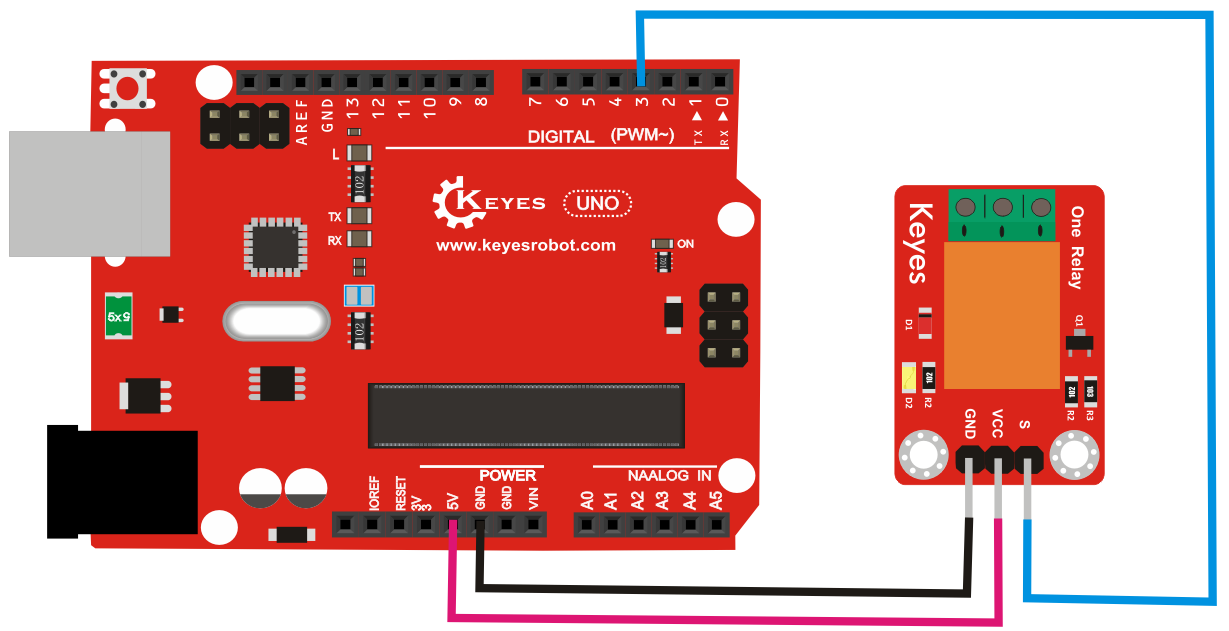

以下是 KE0052 模块与 Arduino UNO 的连接示意图：

KE0052模块引脚	Arduino引脚
VCC	5V
GND	GND
S	D3

继电器接口连接示例：（负载一端先连接到电源负极，负载正极接入COM,再另外取一根线接入电源正极，另一端接入NO或者NC，两者区别如下）

COM：连接负载的一端。
NO：连接电源正极（继电器吸合时通电）。
NC：连接电源正极（继电器断开时通电）。

连接图如下：

7. 示例代码#

以下是用于测试 KE0052 模块的 Arduino 示例代码：

// 定义引脚
#define RELAY_PIN 3 // 继电器控制引脚

void setup() {
  pinMode(RELAY_PIN, OUTPUT); // 设置继电器引脚为输出模式
  Serial.begin(9600);         // 设置串口波特率为9600
  Serial.println("Relay Module Test");
}

void loop() {
  Serial.println("Relay ON");
  digitalWrite(RELAY_PIN, HIGH); // 高电平触发继电器吸合
  delay(2000);                  // 延迟2秒

  Serial.println("Relay OFF");
  digitalWrite(RELAY_PIN, LOW); // 低电平关闭继电器
  delay(2000);                   // 延迟2秒
}

8. 实验现象#

测试步骤：
- 按照连接图接线，将模块连接到 Arduino。
- 将代码烧录到 Arduino 开发板中。
- 上电后，继电器会每隔 2 秒吸合和断开一次，同时可以听到继电器的“咔哒”声。
实验现象：
- 当继电器吸合时，常开端（NO）与公共端（COM）连接，负载通电。
- 当继电器断开时，常闭端（NC）与公共端（COM）连接，负载断电。

9. 注意事项#

电压范围：确保模块工作在 5V 电压范围内，避免损坏模块。
负载限制：继电器的最大控制电压为 250V AC 或 30V DC，最大电流为 10A，请勿超出范围。
高电平触发：模块为高电平触发，请确保控制信号为 5V 时继电器吸合。
光耦隔离：模块内置光耦隔离，但在操作高压电路时仍需注意安全，避免触电。
固定模块：通过模块上的定位孔将其固定在稳定的位置，避免震动影响继电器的工作。
防止反接：接线时注意正负极，避免反接损坏模块。

10. 应用场景#

智能家居：用于控制灯光、风扇等家电设备。
工业控制：用于控制电机、阀门等工业设备。
自动化设备：用于实现自动开关控制。
安防系统：用于控制报警器或其他安防设备。
教育实验：用于学习继电器的工作原理和控制方法。

11. 参考链接#

以下是一些有助于开发的参考链接：

继电器工作原理介绍

如遇问题，请先再次参照教程仔细检查，多次检查并操作发现问题依旧存在请联系客服！！！
