KE0147 KEYES 红色LED模块 (红色环保)

KE0147 KEYES 红色LED模块 (红色环保)#

image-20250318081644508

1. 概述#

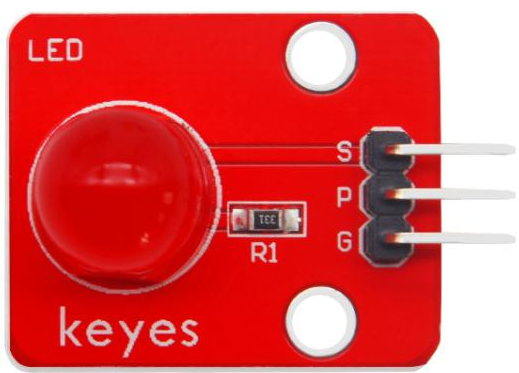

KEYES 红色LED模块 是一款高亮度 LED 发光模块，采用直径为 10mm 的红色 LED 元件，具有颜色纯正、寿命长、稳定性高等特点。该模块能够连接各种型号的单片机，使用时可以将模块的 S 端接到单片机的数字口上，通过单片机数字口控制模块上 LED 的状态。同时，模块自带 2 个定位孔，方便将模块固定在其他设备上。

2. 规格参数#

  • 工作电压：3.3V - 5V（DC）

  • 接口：间距为 2.54mm 的 3-pin 排针

  • 输入信号：数字信号

  • 尺寸：30mm × 21mm × 16mm

  • 重量：3.1g

3. 连接图#

image-20250318081657641

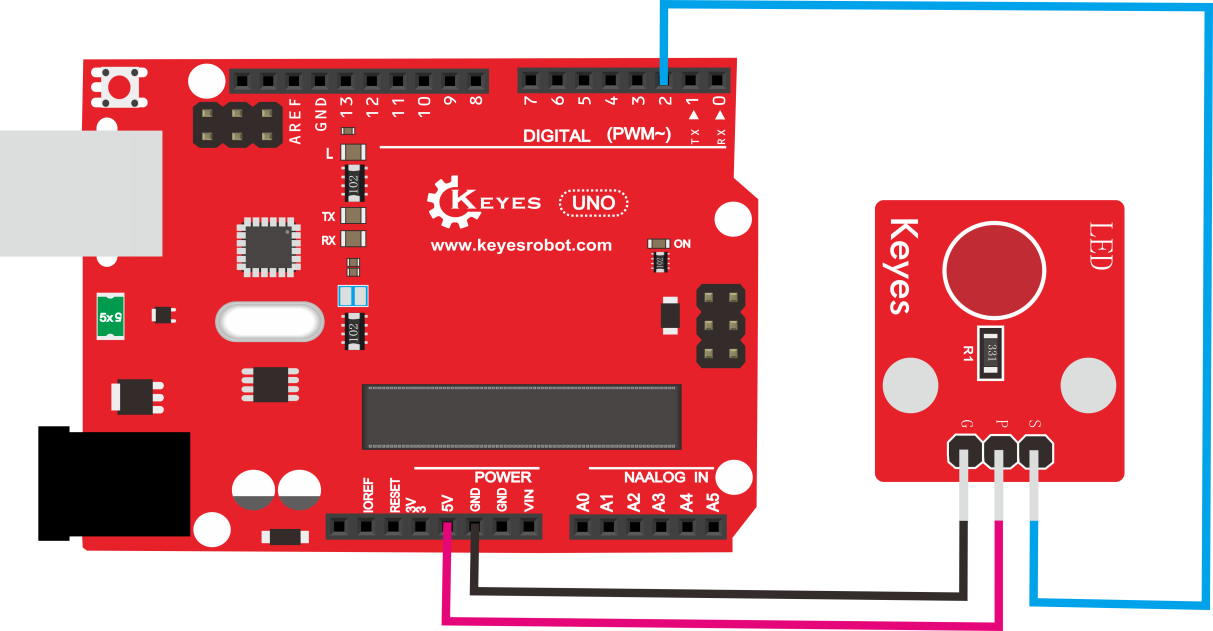

以下是 KEYES 红色 LED 模块与 Arduino 的接线示意图：

flowchart LR
    A["KEYES 红色 LED 模块"]
    A -- 正极 --> B["数字口 2"]
    A -- 负极 --> C["GND"]
    B -- VCC --> D["5V"]

  1. 将 LED 模块的正极连接到 Arduino 的数字口 2；

  2. 将 LED 模块的负极连接到 Arduino 的 GND；

  3. 将模块的 VCC 引脚连接到 Arduino 的 5V。

4. 测试代码#

以下是控制红色 LED 模块的示例代码：

int led = 2; // 定义数字口 2

void setup() {
    pinMode(led, OUTPUT); // 设置 LED 为输出
}

void loop() {
    digitalWrite(led, HIGH); // 开启 LED
    delay(2000);             // 延迟 2 秒
    digitalWrite(led, LOW);  // 关闭 LED
    delay(2000);             // 延迟 2 秒
}

5. 测试结果#

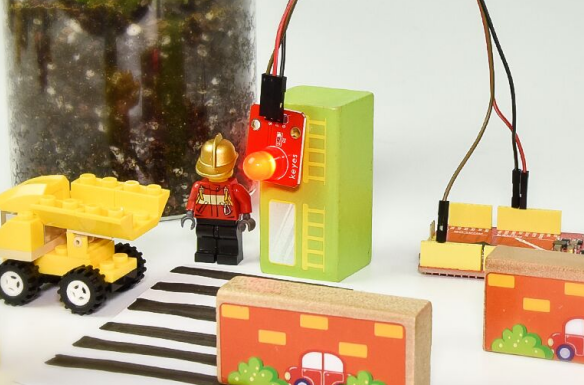

烧录好代码，连接好线，上电后，红色 LED 将闪烁，亮 2 秒，灭 2 秒。

image-20250319104736161

6. 注意事项#

  1. 电源输入：确保工作电压在 3.3V - 5V 之间，避免过压损坏模块。

  2. 连接牢固：在插拔杜邦线时，确保连接牢固，避免接触不良。

  3. LED 使用：LED 的正负极连接要正确，避免损坏 LED。

  4. 实验环境：保持实验环境干燥整洁，避免短路或静电损坏设备。

7. 参考链接#

如有更多疑问，请联系 Keyes 官方客服或加入相关创客社区交流。祝使用愉快！
