KE0090 Keyes A3967 步进电机驱动板教程#

1. 模块介绍#

KE0090 Keyes A3967 步进电机驱动板是一款基于 A3967 驱动芯片的高性能步进电机驱动模块，支持双极性步进电机的驱动，适用于 4 线或 6 线步进电机。模块支持微步驱动（1/8 步），通过简单的控制信号即可实现步进电机的精准控制，广泛应用于 CNC 控制、3D 打印机、机器人等场景。

模块采用环保红色 PCB 板，具有高效率、低功耗和易于使用的特点。

应用场景#

CNC 控制
3D 打印机
精密定位系统
机器人控制
自动化设备

2. 模块特点#

高性能驱动：基于 A3967 驱动芯片，支持双极性步进电机。
微步驱动：支持全步、半步、1/4 步和 1/8 步模式。
高兼容性：适用于 4 线或 6 线步进电机。
低功耗：内置电流控制和过热保护功能。
环保设计：采用红色环保 PCB 板，耐用且稳定。
易于使用：通过简单的 STEP 和 DIR 信号即可控制电机。

3. 规格参数#

参数	值
工作电压	4.5V ～ 30V（DC）
驱动电流	最大 750mA（每相）
支持电机类型	双极性步进电机（4 线或 6 线）
微步模式	全步、半步、1/4 步、1/8 步
接口类型	STEP 和 DIR 信号输入
尺寸	42mm × 31mm × 3mm
重量	5g

4. 工作原理#

A3967 是一款高性能的步进电机驱动芯片，支持双极性步进电机的全步、半步、1/4 步和 1/8 步驱动模式。通过控制 STEP 和 DIR 信号，可以实现步进电机的精准控制。

工作流程#

方向控制：通过 DIR 引脚设置电机的旋转方向（高电平为顺时针，低电平为逆时针）。
步进控制：每次向 STEP 引脚发送一个脉冲信号，电机会旋转一个步距角。
微步模式：通过配置 MS1 和 MS2 引脚，可以选择全步、半步、1/4 步或 1/8 步模式。
电流控制：A3967 内置电流控制功能，能够根据电机的需求自动调整驱动电流。

5. 接口说明#

模块有 10 个主要引脚，具体说明如下：

引脚名称	功能说明
VCC	电源正极（4.5V ～ 30V）。用于为步进电机供电。
GND	电源负极（接地）。与 Arduino 或其他控制板的 GND 引脚连接。
STEP	步进信号输入，每个脉冲信号使电机旋转一个步距角。
DIR	方向控制信号，高电平为顺时针，低电平为逆时针。
MS1	微步模式选择引脚 1，用于设置微步模式（与 MS2 配合使用）。
MS2	微步模式选择引脚 2，用于设置微步模式（与 MS1 配合使用）。
ENABLE	使能信号，低电平使能驱动，高电平关闭驱动。
电机接口	4 线或 6 线步进电机接口，用于连接步进电机。

微步模式设置#

MS1	MS2	驱动模式
LOW	LOW	全步
HIGH	LOW	半步
LOW	HIGH	1/4 步
HIGH	HIGH	1/8 步

6. 连接图#

以下是 KE0090 模块与 Arduino UNO 的连接示意图：

模块引脚	Arduino 引脚
VCC	5V 或外部电源
GND	GND
STEP	D3
DIR	D4
MS1	D5（可选）
MS2	D6（可选）
ENABLE	GND（默认使能）

连接图如下：

Arduino UNO         KE0090模块
   5V   ------------>  VCC
   GND  ------------>  GND
   D3    ------------>  STEP
   D4    ------------>  DIR
   D5    ------------>  MS1（可选）
   D6    ------------>  MS2（可选）

步进电机通过模块的电机接口连接到驱动板。

7. 示例代码#

以下是用于测试 KE0090 模块的 Arduino 示例代码，通过控制步进电机实现顺时针和逆时针旋转。

代码示例#

// 定义步进电机的控制引脚
#define STEP_PIN 3
#define DIR_PIN 4
#define MS1_PIN 5
#define MS2_PIN 6

void setup() {
  // 设置控制引脚为输出模式
  pinMode(STEP_PIN, OUTPUT);
  pinMode(DIR_PIN, OUTPUT);
  pinMode(MS1_PIN, OUTPUT);
  pinMode(MS2_PIN, OUTPUT);

  // 设置微步模式为 1/8 步
  digitalWrite(MS1_PIN, HIGH);
  digitalWrite(MS2_PIN, HIGH);
}

void loop() {
  // 顺时针旋转
  digitalWrite(DIR_PIN, HIGH); // 设置方向为顺时针
  for (int i = 0; i < 1600; i++) { // 1600 步为一圈（1/8 步模式）
    digitalWrite(STEP_PIN, HIGH);
    delayMicroseconds(500); // 调整延迟时间以改变转速
    digitalWrite(STEP_PIN, LOW);
    delayMicroseconds(500);
  }
  delay(1000); // 停止 1 秒

  // 逆时针旋转
  digitalWrite(DIR_PIN, LOW); // 设置方向为逆时针
  for (int i = 0; i < 1600; i++) {
    digitalWrite(STEP_PIN, HIGH);
    delayMicroseconds(500);
    digitalWrite(STEP_PIN, LOW);
    delayMicroseconds(500);
  }
  delay(1000); // 停止 1 秒
}

8. 实验现象#

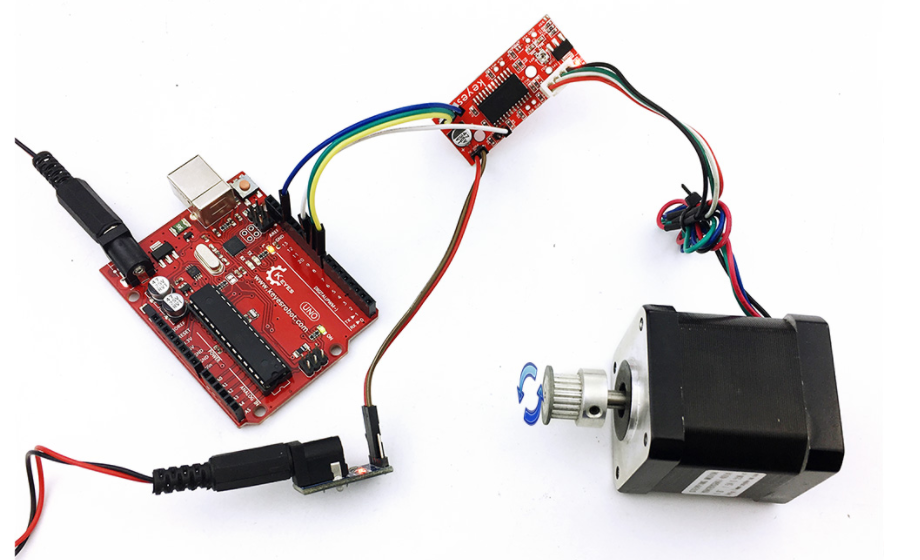

硬件连接：按照连接图连接模块与 Arduino UNO。
烧录代码：将代码上传到 Arduino UNO。
运行测试：
- 步进电机会顺时针旋转一圈，停止 1 秒后逆时针旋转一圈。
- 可以通过调整代码中的 delayMicroseconds() 时间改变电机的转速。
- 如果需要更高的分辨率，可以通过设置 MS1 和 MS2 引脚选择更小的微步模式。

9. 注意事项#

供电电压：模块支持 4.5V ～ 30V 电压，确保步进电机的供电电压与模块匹配。
电机类型：模块适用于双极性步进电机（4 线或 6 线），其他类型的电机可能无法正常工作。
电流限制：A3967 的单通道最大驱动电流为 750mA，避免超出此范围。
散热问题：长时间连续使用时，注意模块的散热情况，避免过热。
微步模式：根据实际需求选择合适的微步模式，微步模式越高，电机的分辨率越高，但转速会降低。

10. 参考链接#

A3967 数据手册
