KE0043 Keyes 霍尔传感器模块详细教程#

1. 介绍#

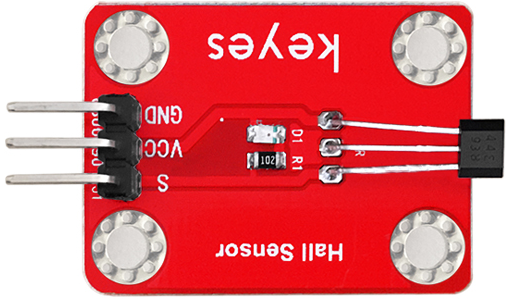

KE0043 Keyes 霍尔传感器模块是一款基于霍尔效应的磁场检测模块，专为 Arduino 等开发板设计。它能够检测磁场的存在，并输出数字信号。模块采用红色环保 PCB 板，设计简单，易于使用，适用于磁场检测、转速测量、位置检测等场景。

2. 特点#

磁场检测：通过霍尔效应检测磁场的存在。
数字信号输出：输出高低电平信号，便于开发板读取。
灵敏度高：对磁场变化响应迅速。
高兼容性：兼容 Arduino、树莓派等开发板。
环保设计：采用红色环保 PCB 板，耐用且稳定。
易于固定：模块自带两个定位孔，方便安装。

3. 规格参数#

参数	值
工作电压	3.3V - 5V（DC）
接口类型	3PIN接口（VCC, GND,S）
输出信号	数字信号（高/低电平）
检测范围	磁场强度检测
工作温度范围	-40℃ ～ +85℃
重量	3.5g

4. 工作原理#

霍尔传感器基于霍尔效应工作，当磁场靠近传感器时，传感器内部的霍尔元件会感应到磁场并产生电压信号。模块内部的比较器电路会根据霍尔元件的输出信号判断是否有磁场，并输出高低电平信号：

无磁场：S引脚输出高电平。
有磁场：S 引脚输出低电平。

5. 接口说明#

模块有3个引脚：

VCC：电源正极（3.3V-5V）。
GND：电源负极（接地）。
S：数字信号输出（连接开发板的数字输入引脚）。

6. 连接图#

以下是 KE0043 模块与 Arduino UNO 的连接示意图：

KE0043模块引脚	Arduino引脚
VCC	5V
GND	GND
S	D3

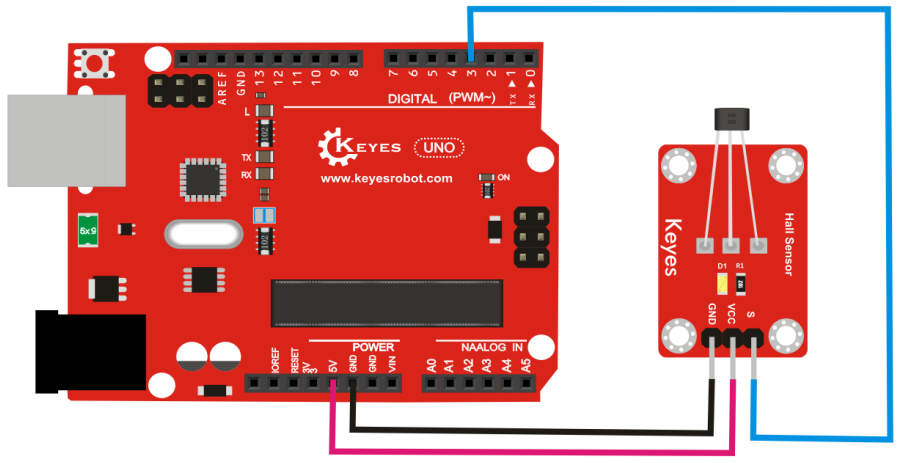

连接图如下：

7. 示例代码#

以下是用于测试 KE0043 模块的 Arduino 示例代码：

// 定义引脚
#define SENSOR_PIN 3 // S引脚连接到数字引脚3

void setup() {
  pinMode(SENSOR_PIN, INPUT); // 设置传感器引脚为输入模式
  Serial.begin(9600);         // 设置串口波特率为9600
}

void loop() {
  int sensorValue = digitalRead(SENSOR_PIN); // 读取传感器的数字信号
  if (sensorValue == LOW) {
    Serial.println("Magnetic field detected!"); // 检测到磁场
  } else {
    Serial.println("No magnetic field."); // 无磁场
  }
  delay(500); // 延迟500ms
}

8. 实验现象#

测试步骤：
- 按照连接图接线，将模块连接到 Arduino。
- 将代码烧录到 Arduino 开发板中。
- 上电后，打开 Arduino IDE 的串口监视器，设置波特率为 9600。
- 将磁铁靠近传感器，观察串口监视器中显示的结果。
实验现象：
- 当传感器周围无磁场时，串口监视器显示 “No magnetic field.”。
- 当磁铁靠近传感器时，串口监视器显示 “Magnetic field detected!”。
- 磁铁越靠近传感器，信号变化越明显。

9. 注意事项#

电压范围：确保模块工作在 3.3V-5V 范围内，避免损坏模块。
磁场强度：传感器对磁场强度有一定的灵敏度范围，建议使用强磁铁进行测试。
固定模块：通过模块上的定位孔将其固定在稳定的位置，避免震动影响检测结果。
环境干扰：避免在强电磁干扰环境中使用，以免影响检测效果。

10. 应用场景#

磁场检测：检测磁场的存在或变化。
转速测量：用于检测旋转设备的转速（如风扇、电机）。
位置检测：检测物体的位置或移动。
智能家居：用于门窗磁性开关的检测。
工业控制：用于磁场相关的工业设备监测。

11. 参考链接#

以下是一些有助于开发的参考链接：

霍尔效应传感器工作原理介绍

如果需要补充其他内容或有其他问题，请告诉我！
