KE0158 KEYES 电子墨水屏 1.54寸#

资料下载：相关资料

1. 说明#

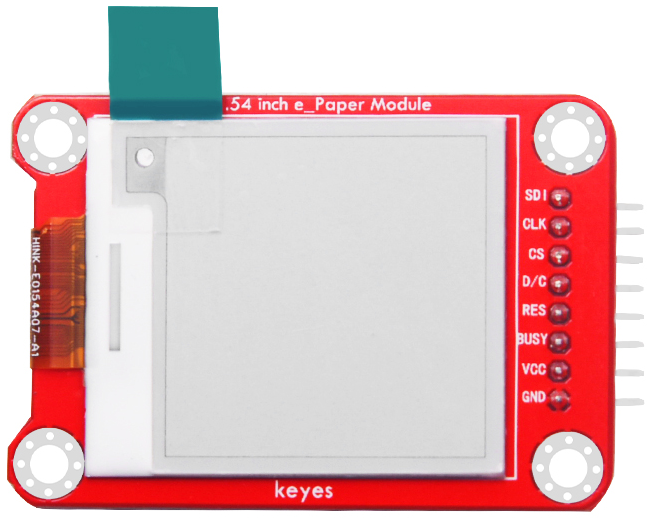

KEYES 电子墨水屏模块 配备一个 1.54 寸的显示屏，显示颜色为黑白色，分辨率为 200*200。该模块通过 SPI 通讯，可动态显示图案。为了方便使用，模块自带 4 个直径为 3mm 的定位孔，便于固定在其他设备上。特别注意：测试时使用的是 1.8.9 版本的 IDE 软件，其他版本可能会出现不兼容现象。

2. 技术参数#

工作电压：DC 5V
工作电流：150mA
最大功率：0.75W
显示屏颜色：黑白色
显示屏大小：1.54寸
显示屏分辨率：200*200
接口类型：间距为 2.54mm 的 8pin 排针
工作温度范围：-20℃ 到 +60℃
定位孔大小：直径 3mm
尺寸：56mm × 45mm × 7mm
重量：15.2g

3. 接线方法#

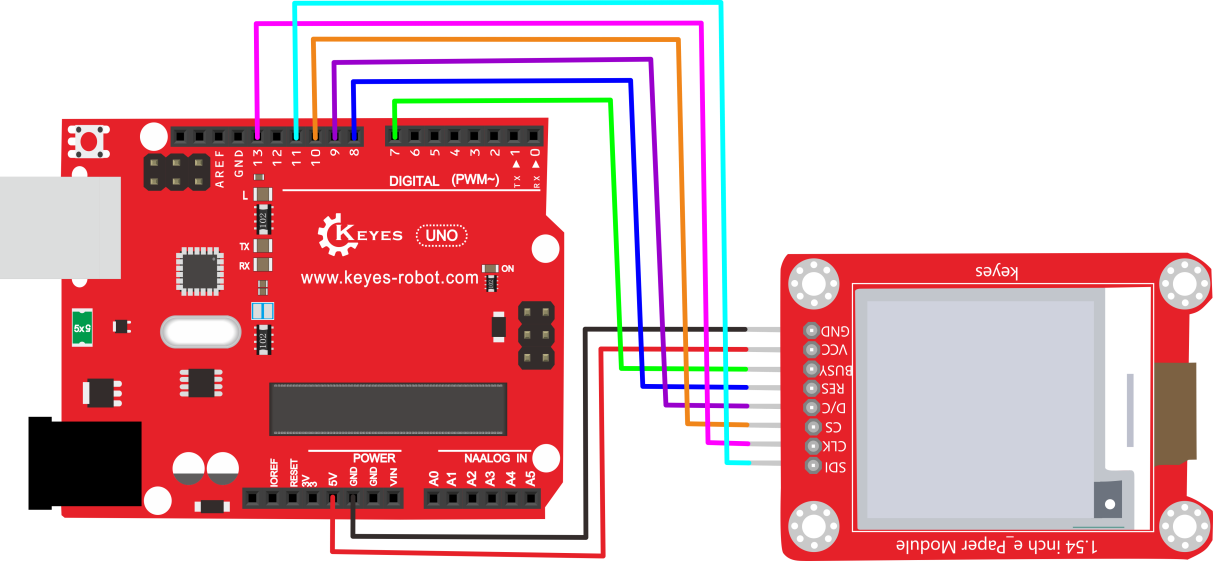

UNO板连接方法#

将电子墨水屏的 VCC 接到 UNO 的 5V。
将 GND 接到 UNO 的 GND。
将 DIN 接到 UNO 的 11 号引脚。
将 CLK 接到 UNO 的 13 号引脚。
将 CS 接到 UNO 的 10 号引脚。
将 RST 接到 UNO 的 9 号引脚。
将 DC 接到 UNO 的 8 号引脚。

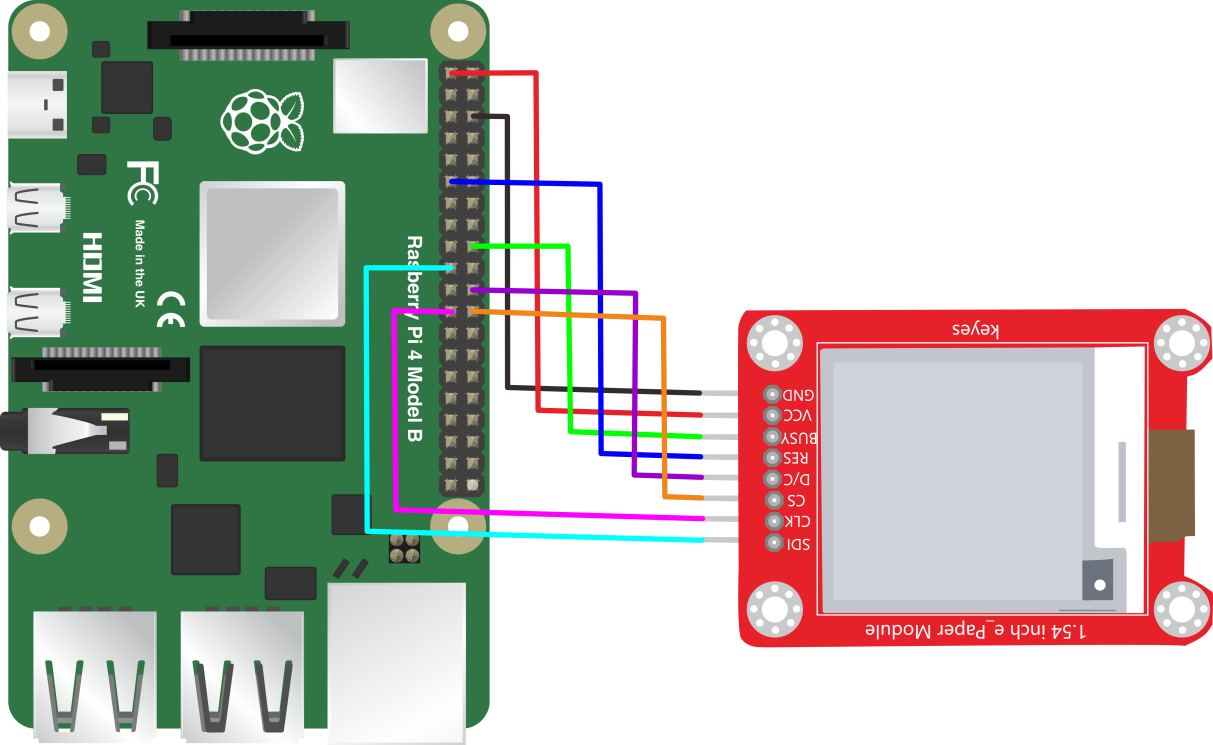

树莓派连接方法#

将电子墨水屏的 VCC 接到树莓派的 5V。
将 GND 接到树莓派的 GND。
将 DIN 接到树莓派的 MOSI（GPIO 10）。
将 CLK 接到树莓派的 SCK（GPIO 11）。
将 CS 接到树莓派的 CE0（GPIO 8）。
将 RST 接到树莓派的任意 GPIO（如 GPIO 25）。
将 DC 接到树莓派的任意 GPIO（如 GPIO 24）。

4. 测试代码链接#

安装库

下载库文件：epd1in54_V2
打开Arduino IDE，选择“项目”，选择“导入库”，再选择“添加.ZIP库”。

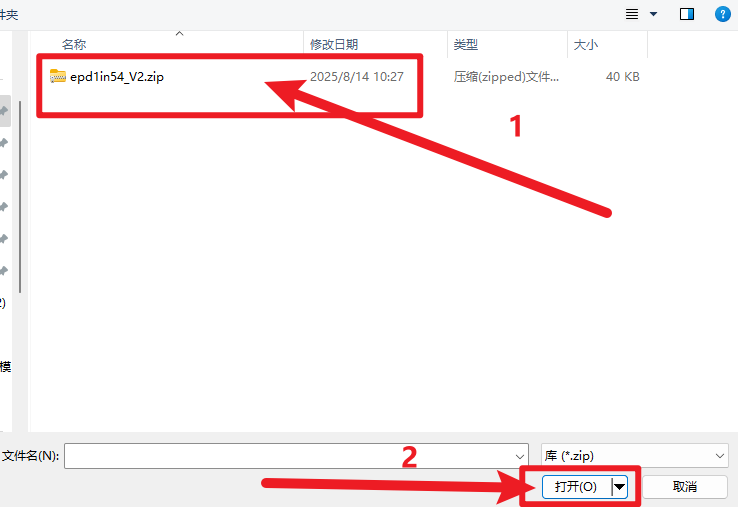

找到下载资料的存放位置，打开文件夹找到库文件，选择要导入的库，点击“打开”。
安装成功界面。
Arduino代码

#include <SPI.h>
#include "epd1in54_V2.h"
#include "imagedata.h"

Epd epd;

void setup() {
    Serial.begin(9600);
    if (epd.Init() != 0) {
        Serial.println("e-Paper init failed");
        return;
    }
}

void loop() {
    epd.Display(IMAGE_DATA);
    delay(1000);
    epd.Display(IMAGE_DATA1);
    delay(1000);
}

树莓派代码（Python）#

#!/usr/bin/python
# -*- coding:utf-8 -*-
import sys
import os
picdir = os.path.join(os.path.dirname(os.path.dirname(os.path.realpath(__file__))), 'pic')
libdir = os.path.join(os.path.dirname(os.path.dirname(os.path.realpath(__file__))), 'lib')
if os.path.exists(libdir):
    sys.path.append(libdir)

import logging
from waveshare_epd import epd1in54_V2
import time
from PIL import Image, ImageDraw, ImageFont

logging.basicConfig(level=logging.DEBUG)

try:
    logging.info("epd1in54_V2 Demo")

    epd = epd1in54_V2.EPD()
    logging.info("init and Clear")
    epd.init()
    epd.Clear(0xFF)
    time.sleep(1)

    # Drawing on the image
    logging.info("1.Drawing on the image...")
    image = Image.new('1', (epd.width, epd.height), 255)  # 255: clear the frame

    draw = ImageDraw.Draw(image)
    font = ImageFont.truetype(os.path.join(picdir, 'Font.ttc'), 24)
    draw.rectangle((0, 10, 200, 34), fill=0)
    draw.text((8, 12), 'hello world', font=font, fill=255)
    epd.display(epd.getbuffer(image.rotate(90)))
    time.sleep(2)

    # read bmp file
    logging.info("2.read bmp file...")
    image = Image.open(os.path.join(picdir, '1in54.bmp'))
    epd.display(epd.getbuffer(image))
    time.sleep(2)

    logging.info("Clear...")
    epd.init()
    epd.Clear(0xFF)

    logging.info("Goto Sleep...")
    epd.sleep()

except IOError as e:
    logging.info(e)

except KeyboardInterrupt:
    logging.info("ctrl + c:")
    epd1in54_V2.epdconfig.module_exit()
    exit()

5. Arduino代码设置方法#

A. 安装 Image2Lcd 取模软件并注册。

B. 使用画图软件绘制所需图案，导出为黑白色，像素设置为 200*200。

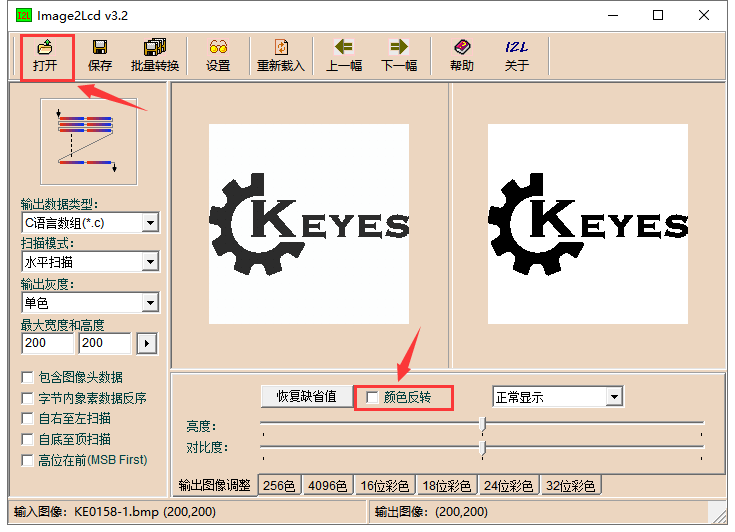

C. 打开取模软件，设置如下图。

D. 点击打开，选择导出的图案，正显（白底黑字）则“颜色反转”打钩；负显（黑底白字）则不需要打钩。

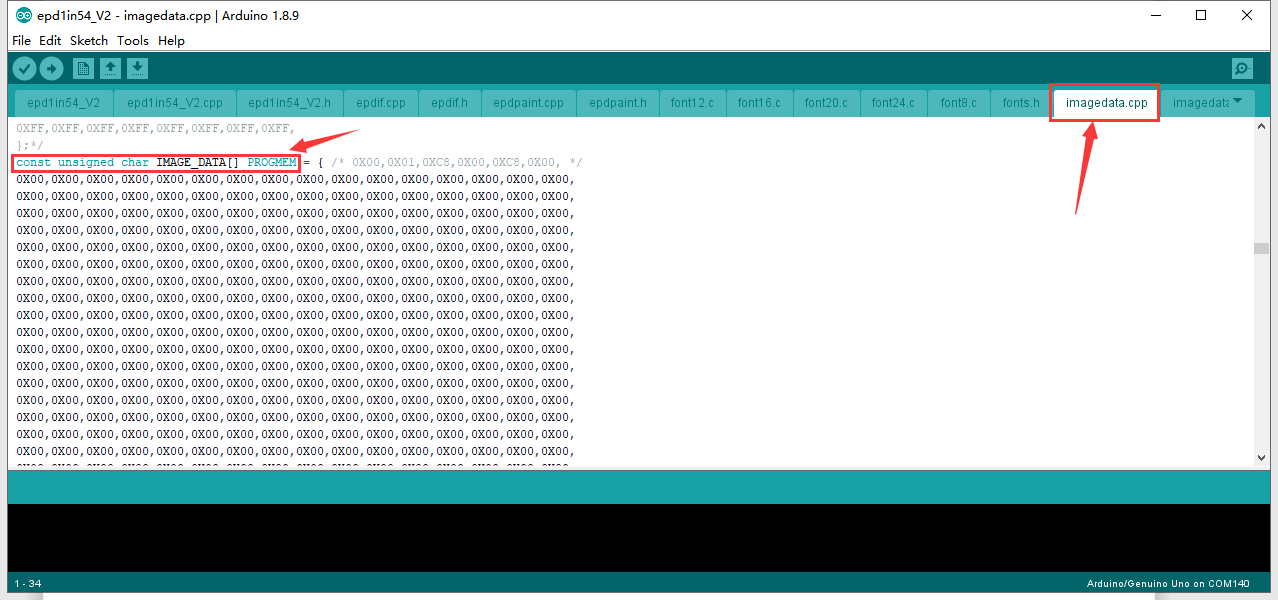

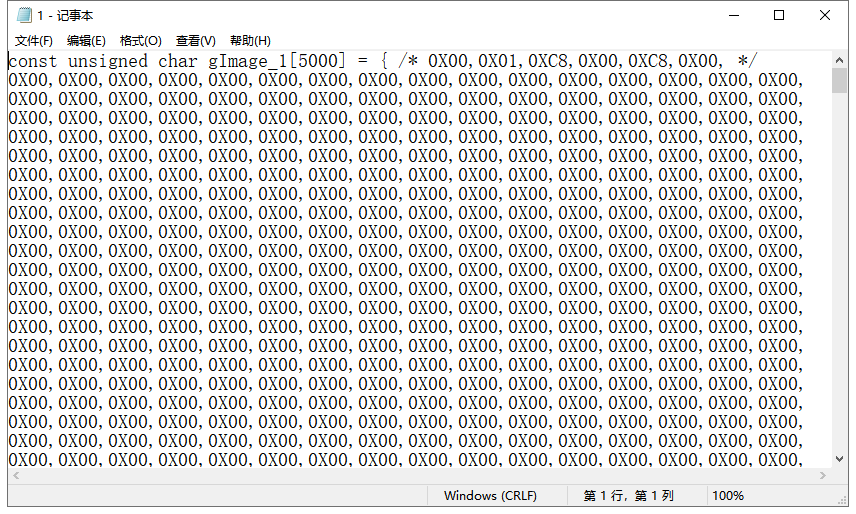

E. 点击生成对应的 C 语言代码，将代码复制到代码中的 const unsigned char IMAGE_DATA[] PROGMEM 位置。

6. 树莓派设置方法#

A. 按照树莓派接线方法，将模块接到树莓派上（如树莓派 4B）。

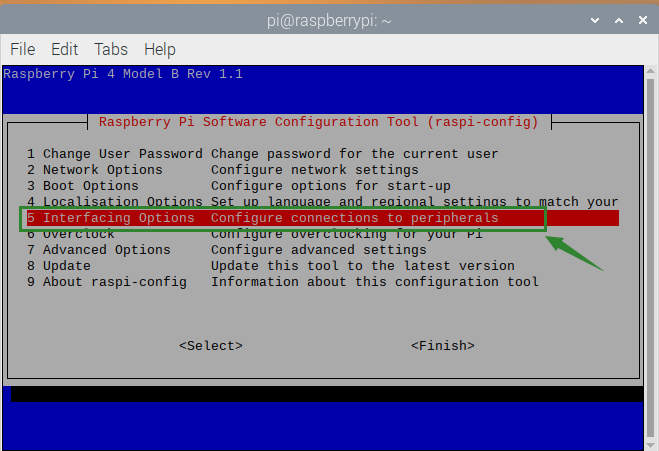

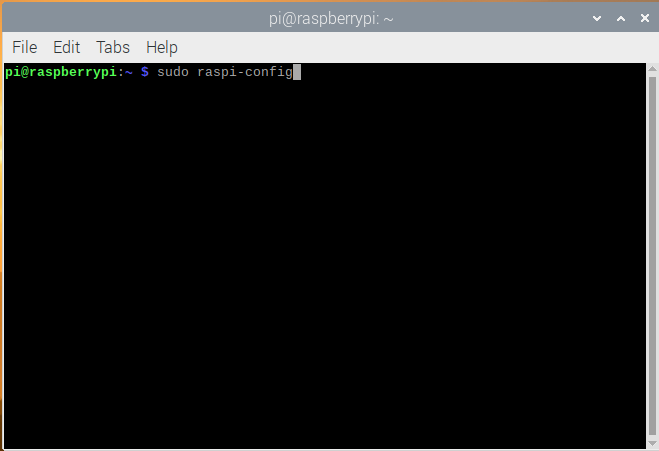

B. 打开树莓派终端，输入以下指令进入配置界面，开启 SPI 接口功能：

sudo raspi-config

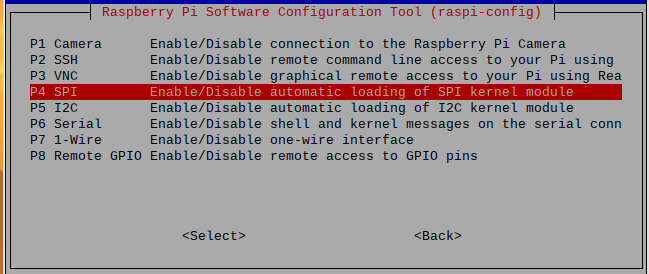

选择 Interfacing Options -> SPI -> Yes，

然后重启树莓派：

sudo reboot

C. 在树莓派终端，运行以下指令安装 BCM2835 库文件：

wget http://www.airspayce.com/mikem/bcm2835/bcm2835-1.60.tar.gz
tar zxvf bcm2835-1.60.tar.gz
cd bcm2835-1.60/
sudo ./configure
sudo make
sudo make check
sudo make install

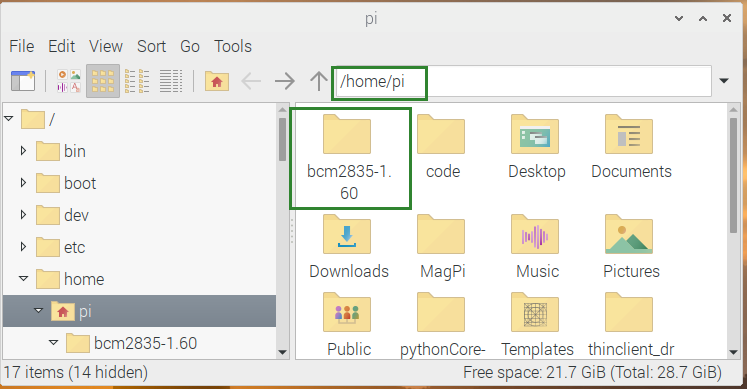

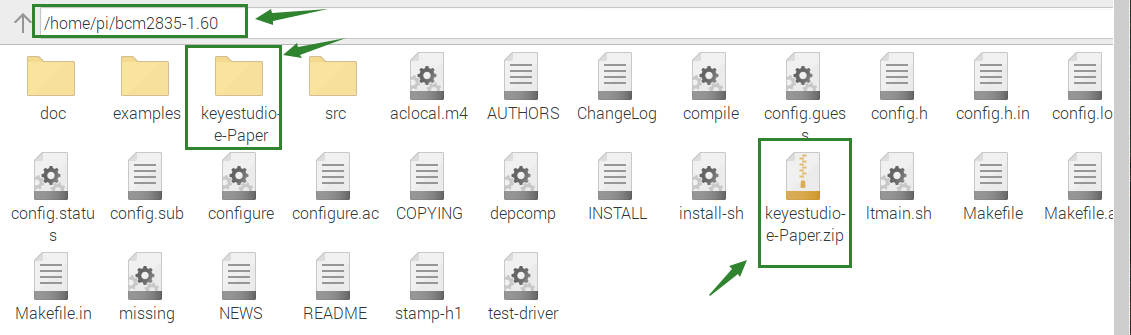

D. 安装完驱动后，将 keyestudio-e-Paper 压缩包复制到 bcm2835-1.60 文件夹，并解压。

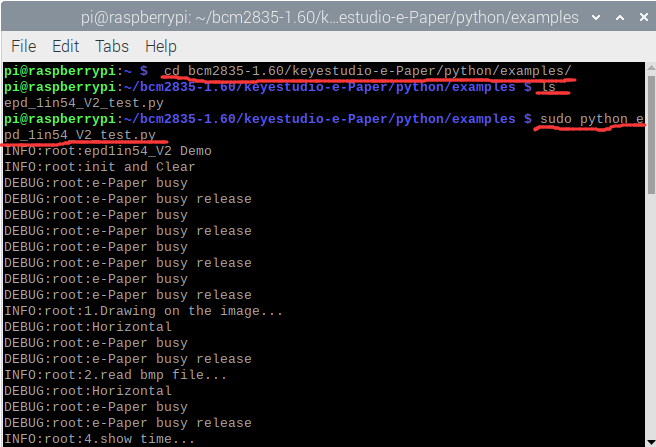

E. 通过以下指令控制电子墨水屏显示不同图案：

cd bcm2835-1.60/keyestudio-e-Paper/python/examples/
ls
sudo python epd_1in54_V2_test.py

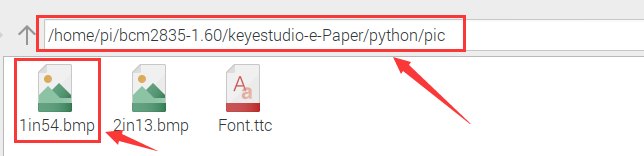

F. 注意，设置代码时，需要调用显示图案，显示图案的路径为 /home/pi/bcm2835-1.60/keyestudio-e-Paper/python/pic，图案的像素为 200*200。

7. 测试结果#

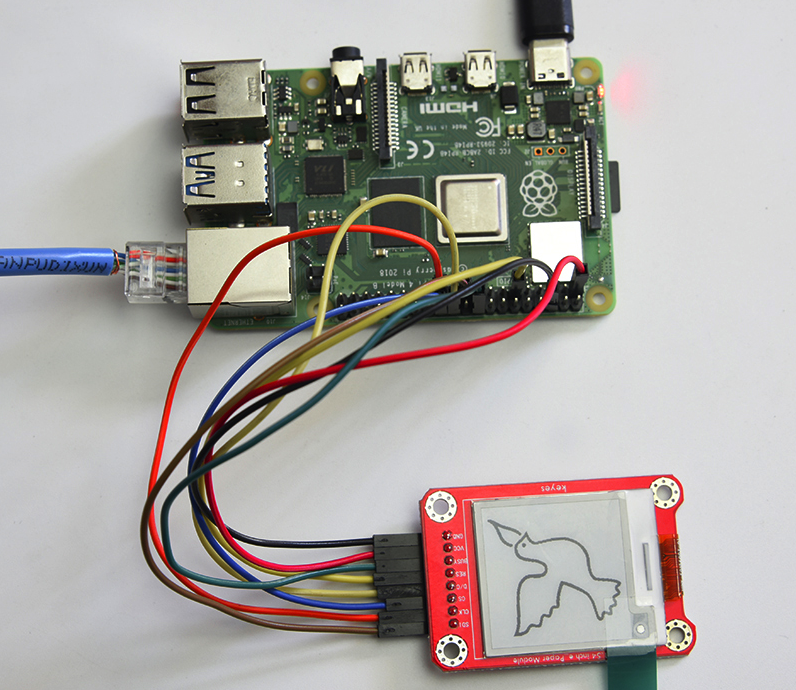

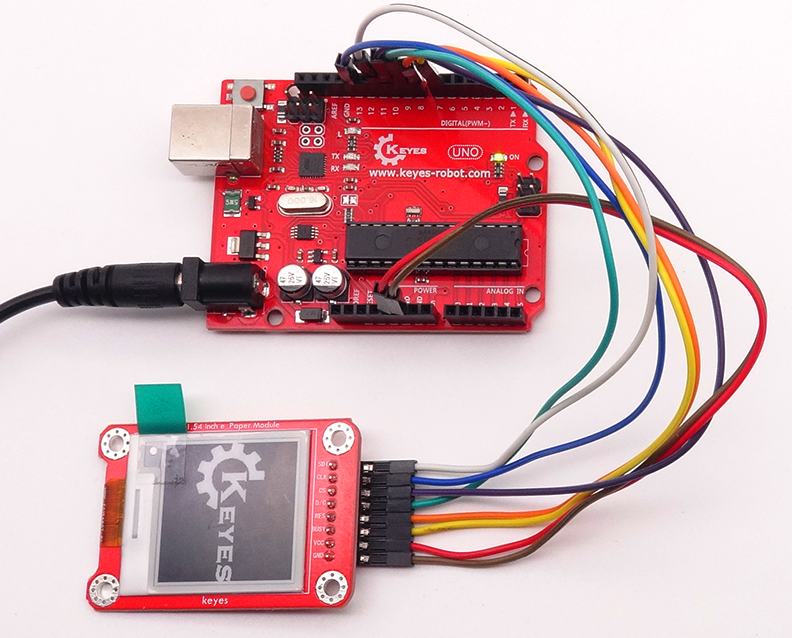

按照接线图接线，上传测试代码成功，上电后，显示屏会循环显示各种图案。

8. 相关资料链接#

树莓派官方网站

如有更多疑问，请联系 Keyes 官方客服或加入相关创客社区交流。祝使用愉快！
