KE0035 Keyes 水滴传感器模块详细教程#

1. 介绍#

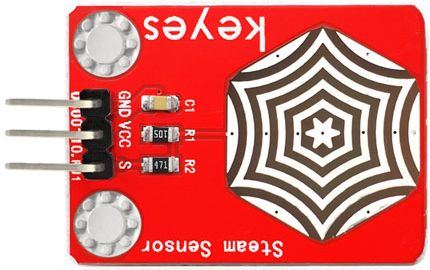

KE0035 Keyes 水滴传感器模块是一款基于模拟信号输出的传感器模块，专为 Arduino 等开发板设计。它通过感应板上的焊盘孔检测水滴或水蒸气的存在，并输出相应的模拟信号。模块自带两个定位孔，方便固定在其他设备上，适用于雨水检测、漏水报警、液位开关等场景。

2. 特点#

高灵敏度：能够检测水滴或水蒸气的存在。
模拟信号输出：通过S 引脚输出水滴检测的模拟电压值。
兼容性强：兼容 Arduino、树莓派等开发板。
环保设计：采用红色环保 PCB 板，耐用且稳定。
易于固定：模块自带两个定位孔，方便安装。

3. 规格参数#

参数	值
工作电压	3.3V - 5V（DC）
工作电流	<20mA
接口类型	3PIN接口（VCC, GND, S）
输出信号	模拟信号
工作温度范围	-10℃ ～ +70℃
重量	2.4g

4. 工作原理#

KE0035 水滴传感器模块通过感应板上的焊盘孔检测水滴或水蒸气的存在。当水滴或水蒸气附着在感应板上时，模块的电阻值会发生变化，从而输出相应的模拟信号（S）。输出的电压值与水滴的附着量成正比，水滴越多，输出电压越高。

5. 接口说明#

模块有3个引脚：

VCC：电源正极（3.3V-5V）。
GND：电源负极（接地）。
S：模拟信号输出（连接开发板的模拟输入引脚）。

6. 连接图#

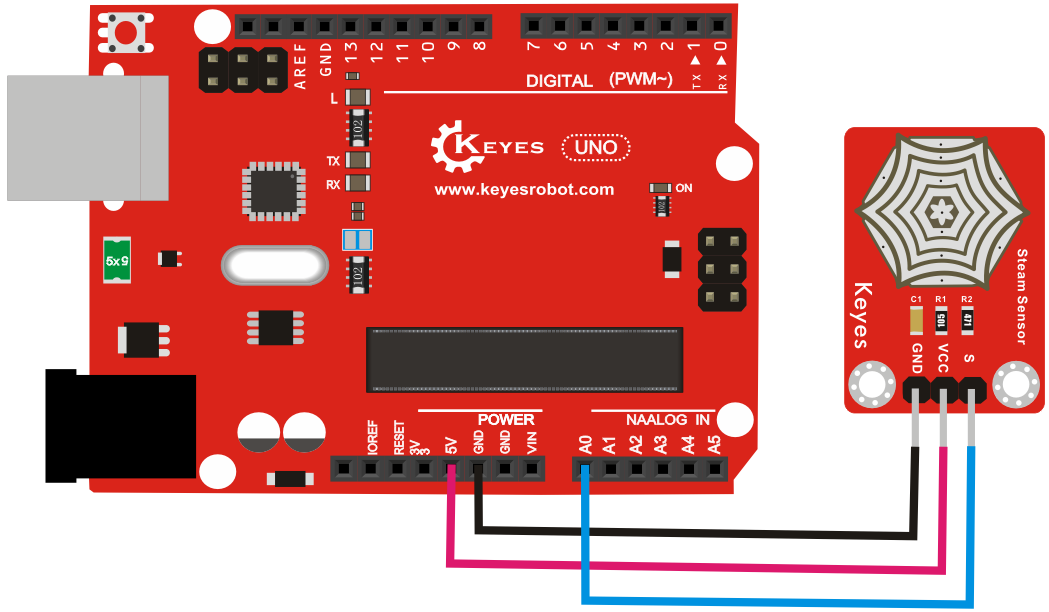

以下是 KE0035 模块与 Arduino UNO 的连接示意图：

KE0035模块引脚	Arduino引脚
VCC	5V
GND	GND
S	A0

连接图如下：

7. 示例代码#

以下是用于测试 KE0035 模块的 Arduino 示例代码：

void setup() {
  Serial.begin(9600); // 设置串口波特率为9600
}

void loop() {
  int sensorValue = analogRead(A0); // 读取A0引脚的模拟信号值
  Serial.println(sensorValue); // 打印读取到的数值
  delay(500); // 延迟500ms
}

8. 实验现象#

测试步骤：
- 按照连接图接线，将传感器连接到 Arduino。
- 将代码烧录到 Arduino 开发板中。
- 上电后，打开 Arduino IDE 的串口监视器，设置波特率为 9600。
- 在传感器表面滴上水滴，观察串口监视器中显示的数值变化。
实验现象：
- 当传感器表面干燥时，串口监视器显示较低的数值。
- 当传感器表面有水滴时，串口监视器显示的数值显著增大。

9. 注意事项#

电压范围：确保模块工作在 3.3V-5V 范围内，避免损坏模块。
清洁传感器表面：使用后建议清洁传感器表面，避免水滴残留影响检测效果。
避免短路：传感器表面可能会有水滴残留，使用时需注意避免引脚短路。
固定模块：通过模块上的定位孔将其固定在稳定的位置，避免震动影响检测效果。
环境影响：模块对湿度较敏感，建议在干燥环境下测试。

10. 应用场景#

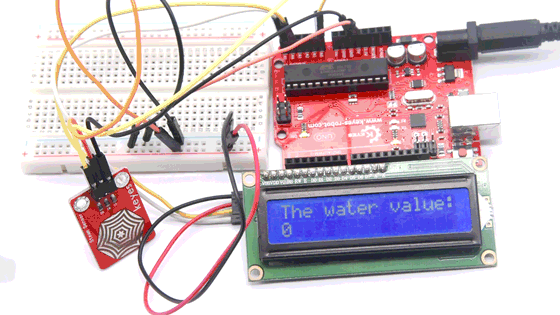

KE0035

雨水检测：检测雨水的存在或强度。
漏水报警：用于家庭或工业中的漏水检测。
液位开关：检测液体的存在或液位高度。
湿度检测：检测环境中的水蒸气或湿度变化。

11. 参考链接#

以下是一些有助于开发的参考链接：

水滴传感器工作原理介绍

如果需要补充其他内容或有其他问题，请告诉我！
