KE0040 Keyes 18B20 温度传感器模块详细教程#

1. 介绍#

KE0040 Keyes 18B20 温度传感器模块是一款基于 DS18B20 数字温度传感器芯片的模块，专为 Arduino 等开发板设计。18B20 是一种高精度的数字温度传感器，支持单总线通信，能够提供 9 至 12 位的温度数据，具有防水和抗干扰能力。模块采用红色环保 PCB 板，设计简单，易于使用，适用于环境温度监测、智能家居、工业控制等场景。

2. 特点#

高精度：支持 9 至 12 位的温度数据，精度可达 ±0.5℃。
数字输出：通过单总线通信输出温度数据，抗干扰能力强。
宽测量范围：支持 -55℃ 至 +125℃ 的温度测量。
高兼容性：兼容 Arduino、树莓派等开发板。
环保设计：采用红色环保 PCB 板，耐用且稳定。
易于固定：模块自带两个定位孔，方便安装。

3. 规格参数#

参数	值
工作电压	3.3V - 5V（DC）
接口类型	3PIN接口（VCC, GND, S）
输出信号	数字信号（单总线通信）
测量范围	-55℃ ～ +125℃
精度	±0.5℃（-10℃ ～ +85℃）
分辨率	9 至 12 位可调
工作温度范围	-55℃ ～ +125℃
重量	3.5g

4. 工作原理#

DS18B20 是一种数字温度传感器，采用单总线通信协议。传感器内部集成了温度测量电路和数字信号处理电路，能够将温度转换为数字信号并通过单根数据线（S）传输给主控设备。模块通过 VCC 和 GND 提供电源，S引脚用于数据通信。

5. 接口说明#

模块有3个引脚：

VCC：电源正极（3.3V-5V）。
GND：电源负极（接地）。
S：数据引脚（连接开发板的数字输入/输出引脚）。

6. 连接图#

以下是 KE0040 模块与 Arduino UNO 的连接示意图：

KE0040模块引脚	Arduino引脚
VCC	5V
GND	GND
S	D3

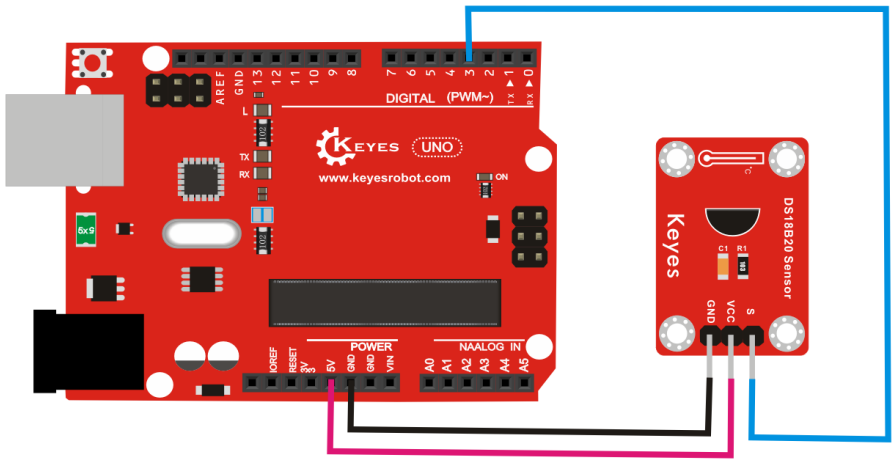

连接图如下：

7. 示例代码#

以下是用于测试 KE0040 模块的 Arduino 示例代码，需安装 OneWire 和 DallasTemperature 库：

安装库#

1.安装DallasTemperature 库

打开Arduino IDE，点击“项目”，选择“管理库”。

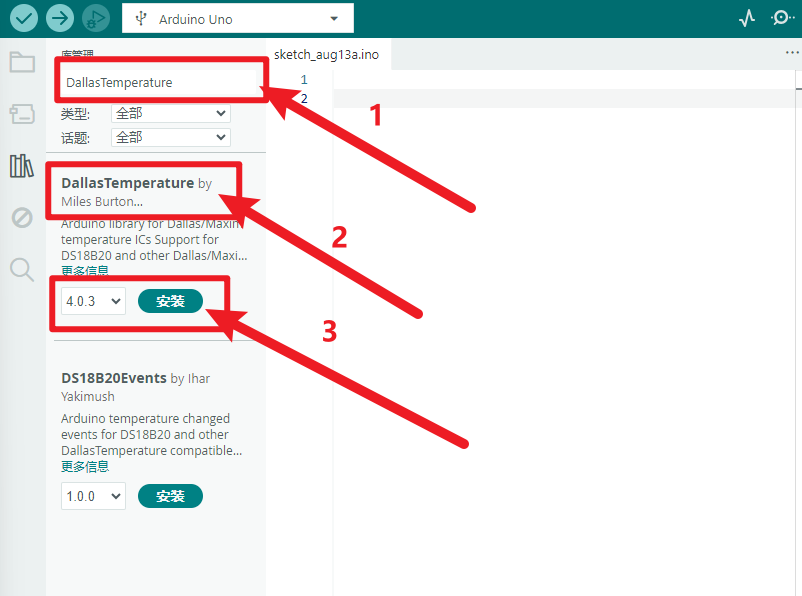

方框输入“ DallasTemperature”，选择“DallasTemperature”，点击“安装”。

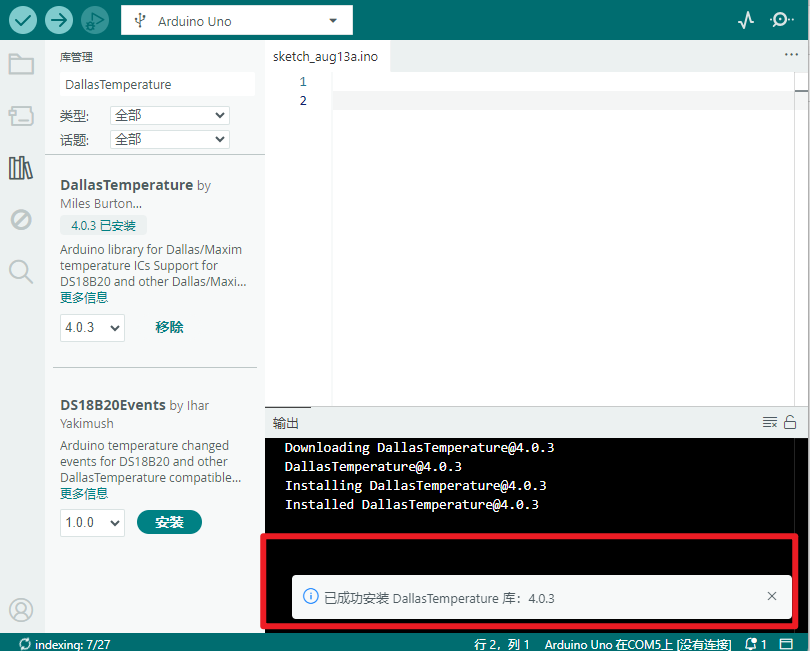

安装成功出现的界面。

2.导入OneWire库。

下载库文件：OneWire
首先选择“项目”，选择“导入库”，再选择“添加.ZIP库”。

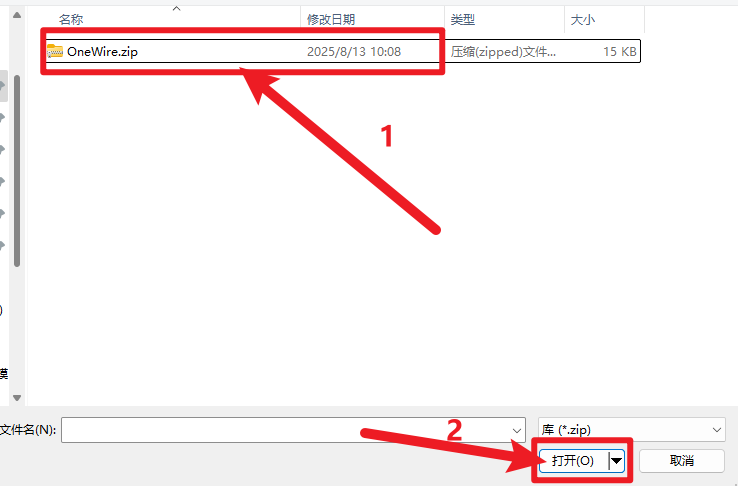

找到下载资料的存放位置，打开文件夹找到库文件，选择要导入的库，点击“打开”。

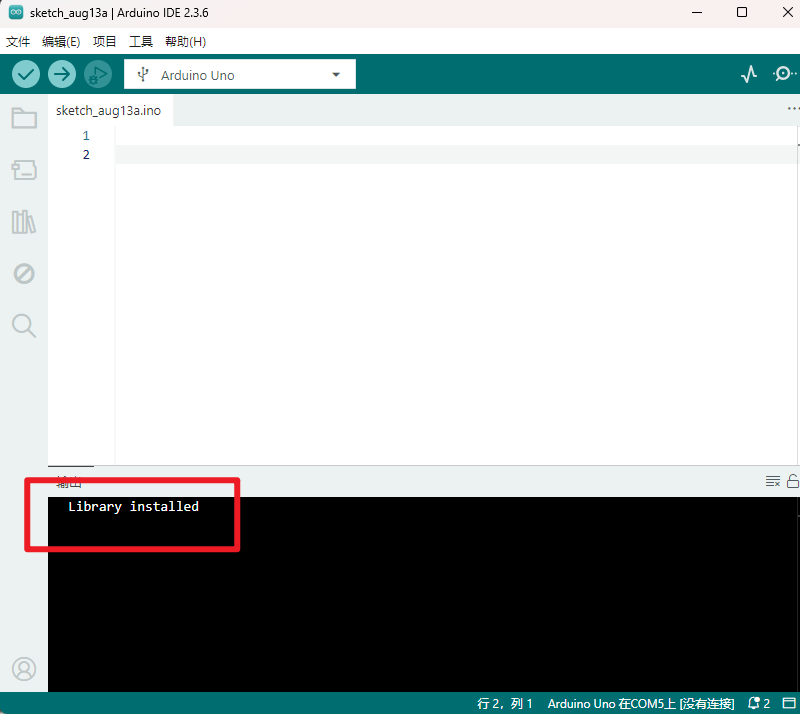

安装成功出现的界面。

代码#

#include <OneWire.h>
#include <DallasTemperature.h>

// 定义引脚
#define ONE_WIRE_BUS 3 // S引脚连接到数字引脚3

OneWire oneWire(ONE_WIRE_BUS); // 初始化OneWire对象
DallasTemperature sensors(&oneWire); // 初始化DallasTemperature对象

void setup() {
  Serial.begin(9600); // 设置串口波特率为9600
  sensors.begin();    // 启动温度传感器
}

void loop() {
  sensors.requestTemperatures(); // 请求温度数据
  float temperature = sensors.getTempCByIndex(0); // 获取第一个传感器的温度
  Serial.print("Temperature: ");
  Serial.print(temperature);
  Serial.println(" °C");
  delay(1000); // 延迟1秒
}

8. 实验现象#

测试步骤：
- 按照连接图接线，将模块连接到 Arduino。
- 将代码烧录到 Arduino 开发板中。
- 上电后，打开 Arduino IDE 的串口监视器，设置波特率为 9600。
- 将传感器置于不同温度环境中，观察串口监视器中显示的温度值。

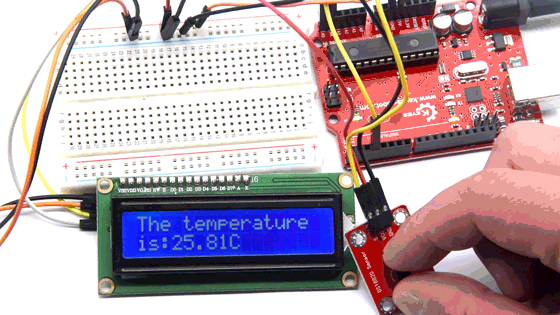

实验现象：
- 在室温环境下，串口监视器显示的温度值接近实际室温（如 25℃）。
- 当传感器接触到热源（如手指或热水）时，显示的温度值升高。
- 当传感器接触到冷源（如冰块）时，显示的温度值降低。

9. 注意事项#

电压范围：确保模块工作在 3.3V-5V 范围内，避免损坏模块。
环境温度：DS18B20 的测量范围为 -55℃ ～ +125℃，超出范围可能导致测量不准确。
单总线通信：确保 S 引脚连接到支持单总线通信的数字引脚。
固定模块：通过模块上的定位孔将其固定在稳定的位置，避免震动影响测试结果。
校准：如果需要更高精度的测量，建议对传感器进行校准。

10. 应用场景#

环境温度监测：用于室内或室外环境温度的实时监测。
智能家居：用于空调、暖气等设备的温度控制。
工业控制：用于工业设备的温度监测与报警。
农业监测：用于温室或农田的温度监测。
科研实验：用于温度相关实验的数据采集。

11. 参考链接#

以下是一些有助于开发的参考链接：

DS18B20温度传感器工作原理介绍

如果需要补充其他内容或有其他问题，请告诉我！
