KE0118 Keyes 红绿灯模块使用说明#

1. 介绍#

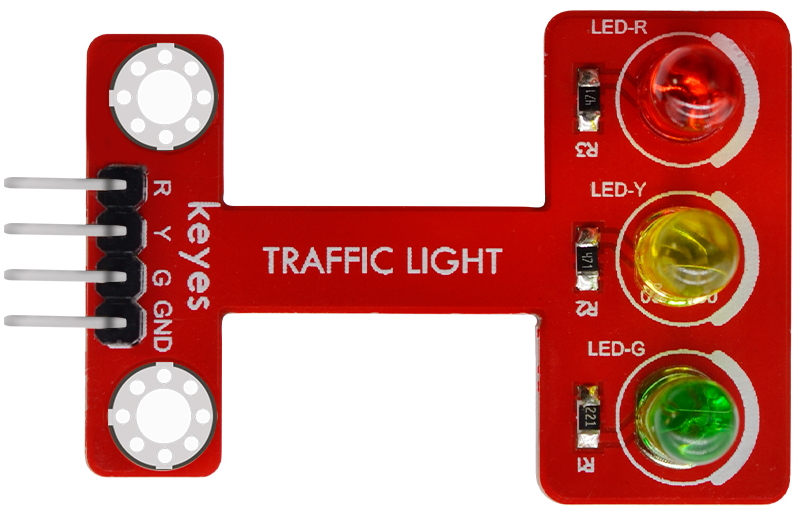

KE0118 Keyes 红绿灯模块 集成了红、黄、绿三颗 LED（及相应的限流电阻），常用于模拟交通信号灯或者作为多重状态指示灯。焊盘与排针接口可供接线，适合在 Arduino、树莓派等多种主控平台中快速搭建示例和原型。

2. 特点#

三灯一体：在一块 PCB 上集成了红、黄、绿三色 LED；
预置限流电阻：无需额外添加电阻，直接连接主控数字口；
焊盘式接口：可选择焊接杜邦线或排针，灵活度高；
3.3V/5V 兼容：适配 Arduino、树莓派等主控的常见电压；
低功耗，易开发：轻松实现交通灯时序、闪烁指示等多种效果。

3. 规格参数#

项目	参数
工作电压	DC 3.3V ～ 5V
消耗电流	单灯约 5～20 mA (取决于板载电阻与供电)
接口方式	数字 I/O (各灯独立控制引脚)
模块尺寸	约 45 × 28 × 11 mm
模块重量	约 3.5 g
灯珠颜色	红、黄、绿

4. 工作原理#

LED 导通：当对应引脚输出高电平（或低电平，视共阳/共阴极），电流经限流电阻后，LED 导通发光；
三灯独立：红、黄、绿灯各自对应一个数字 IO 口，软件上可分开控制亮灭；
交通灯模拟：在 Arduino 程序中配合 delay() 或计时逻辑来控制各灯时序，即可模拟真实交通灯工作过程。

5. 接口说明#

通常模块提供四个焊盘或针脚：

R（Red）：红灯控制端
Y（Yellow）：黄灯控制端
G（Green）：绿灯控制端
公共端（共阴或共阳）：若是共阴极，需接 GND；若是共阳极，则接 VCC。

具体以模块上丝印标识为准 (如 “R”/“Y”/“G”/“GND”或“VCC”)。若连接后灯逻辑相反，可针对共阳/共阴极进行软件高低电平反转。

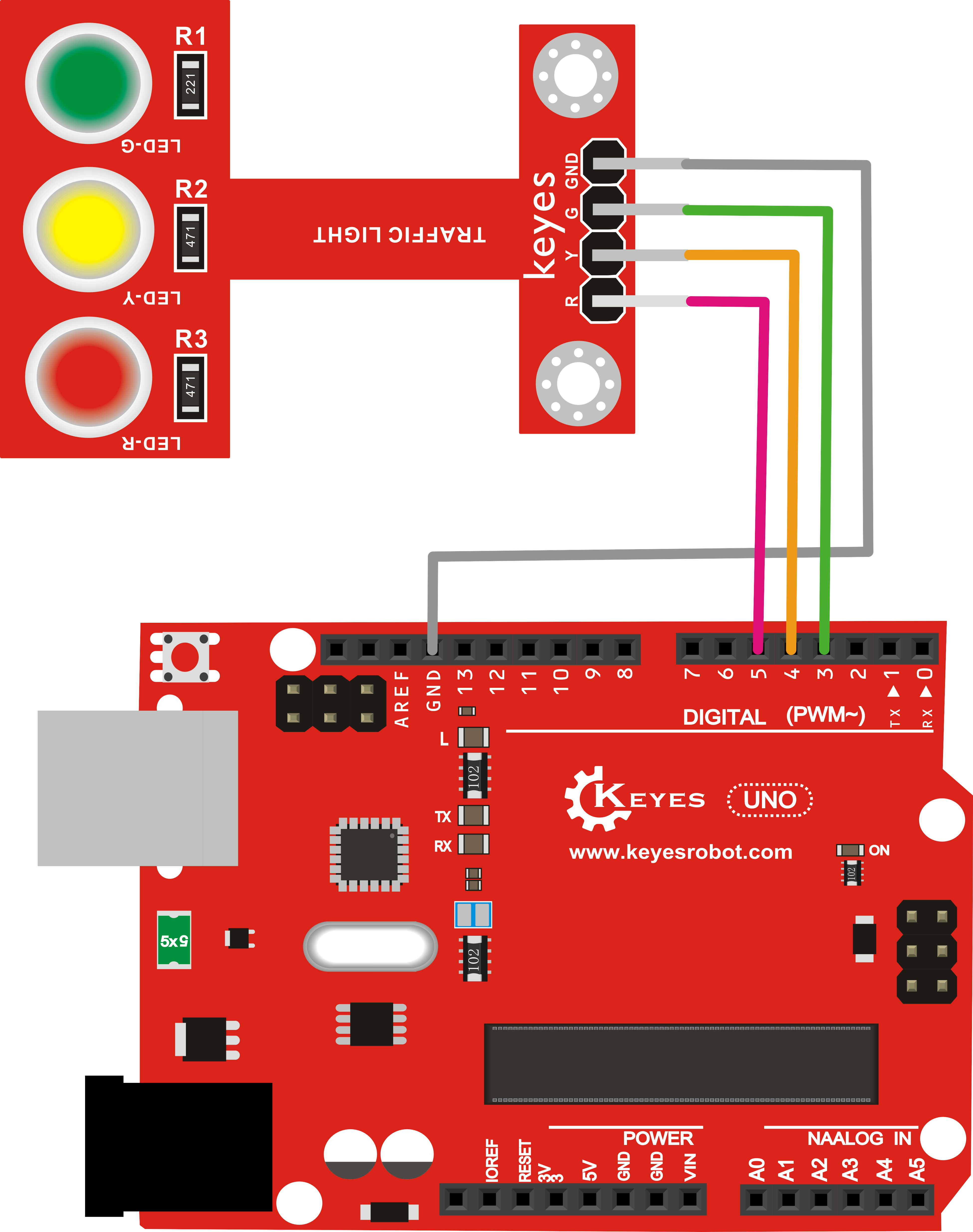

6. 连接图#

以 Arduino UNO（假设模块为共阴极）为例：

如果模块为共阳极，则公共端需接 5V（或 3.3V），并将软件控制逻辑高/低电平互换。

7. 示例代码#

以下示例实现模拟交通信号灯：

绿灯常亮 5 秒；
黄灯闪烁 3 次；
红灯常亮 5 秒；
循环。

int redled = 5;
int yellowled = 4;
int greenled = 3;

void setup() {
  pinMode(redled, OUTPUT);
  pinMode(yellowled, OUTPUT);
  pinMode(greenled, OUTPUT);
}

void loop() {
  // 绿灯亮 5 秒
  digitalWrite(greenled, HIGH);
  delay(5000);
  digitalWrite(greenled, LOW);

  // 黄灯闪烁 3 次
  for(int i = 0; i < 3; i++){
    digitalWrite(yellowled, HIGH);
    delay(500);
    digitalWrite(yellowled, LOW);
    delay(500);
  }

  // 红灯亮 5 秒
  digitalWrite(redled, HIGH);
  delay(5000);
  digitalWrite(redled, LOW);
}

若为共阳极模块，请将 HIGH 和 LOW 对调即可实现相同效果。

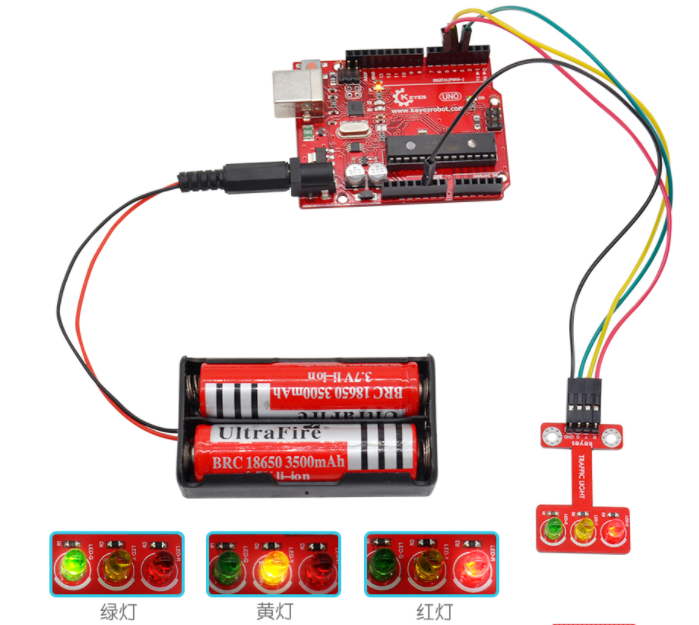

8. 实验现象#

绿灯先亮起 5 秒，随后熄灭；
黄灯闪烁 3 次，每次约半秒；
红灯点亮 5 秒；
流程完成后重复执行，实现循环往复的三灯演示。

9. 注意事项#

辨别极性：若灯不亮或亮度异常，可能是“共阴极/共阳极”接线与程序输出不匹配；
电源兼容：确保使用 3.3V 或 5V 主控板时，模块在对应电压下正常工作；
避免过流：板载限流电阻一般足够普通 LED 驱动，但请勿在超高电流状态下使用；
时序可调：可重复修改 delay() 时长，或采用更精细的定时方案模拟真实交通灯周期；
焊接牢固：如果使用焊盘对 Arduino 进行引线连接，注意焊点坚固，以免松动影响实验。

10. 参考链接#

LED 原理介绍 (Wikipedia)
Arduino Create (在线编程平台)

通过 KE0118 Keyes 红绿灯模块，你可以在 Arduino 等开发平台中轻松实现趣味的交通灯模拟或多重指示灯效果，适合课堂教学、DIY 项目与原型设计。祝你使用愉快、创意无限！
