KE0066 Keyes DHT22 温湿度传感器模块详细教程#

1. 介绍#

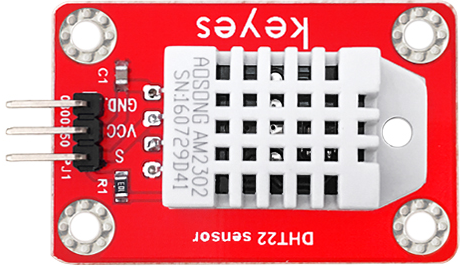

KE0066 Keyes DHT22 温湿度传感器模块是一款基于 DHT22 数字温湿度传感器的模块，专为 Arduino 等开发板设计。它能够检测环境的温度和湿度，并通过数字信号输出数据。模块采用红色环保 PCB 板，设计简单，易于使用，适用于环境监测、智能家居等场景。

2. 特点#

高精度检测：能够检测环境温度和湿度，精度高。
数字信号输出：通过单总线协议输出温湿度数据。
高兼容性：兼容 Arduino、树莓派等开发板。
环保设计：采用红色环保 PCB 板，耐用且稳定。
易于固定：模块自带两个定位孔，方便安装。

3. 规格参数#

参数	值
工作电压	3.3V ～ 5.5V（DC）
工作电流	2.5mA（最大）
温度检测范围	-40℃ ～ +80℃
湿度检测范围	0% ～ 100% RH
温度精度	±0.5℃
湿度精度	±2% RH
输出信号	数字信号（单总线协议）
工作周期	2 秒
重量	5g

4. 工作原理#

DHT22 是一款数字温湿度传感器，内部包含一个电容式湿度传感器和一个热敏电阻。传感器通过单总线协议输出温湿度数据，数据格式为 40 位，其中包含湿度和温度的整数和小数部分。模块通过数字信号引脚（S）与主控板通信。

5. 接口说明#

模块有3个引脚：

VCC：电源正极（3.3V ～ 5.5V）。
GND：电源负极（接地）。
S：数字信号输出（温湿度数据）。

6. 连接图#

以下是 KE0066 模块与 Arduino UNO 的连接示意图：

KE0066模块引脚	Arduino引脚
VCC	5V
GND	GND
S	D3

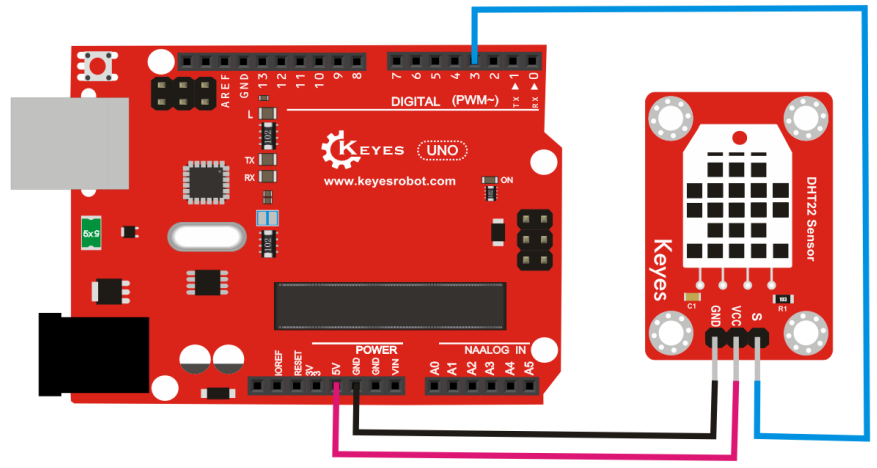

连接图如下：

7. 示例代码#

以下是用于测试 KE0066 模块的 Arduino 示例代码，需安装 DHT库（Adafruit DHT Sensor Library）。

安装库#

打开Arduino IDE，点击“项目”，选择“管理库”。
方框输入“DHT sensor Library”，选择“DHT sensor Library”，点击“安装”。
如果出现以下界面，选择“全部安装”。
安装成功界面。

代码#

#include <Adafruit_Sensor.h>
#include <DHT.h>
#include <DHT_U.h>

// 定义 DHT 引脚和类型
#define DHTPIN 3     // 数据引脚连接到 D3
#define DHTTYPE DHT22 // 使用 DHT22 传感器

DHT dht(DHTPIN, DHTTYPE);

void setup() {
  Serial.begin(9600); // 设置串口波特率为9600
  Serial.println("DHT22 Temperature and Humidity Sensor Test");

  dht.begin(); // 初始化 DHT 传感器
}

void loop() {
  // 读取湿度
  float humidity = dht.readHumidity();
  // 读取温度（摄氏度）
  float temperature = dht.readTemperature();

  // 检查是否读取失败
  if (isnan(humidity) || isnan(temperature)) {
    Serial.println("Failed to read from DHT sensor!");
    return;
  }

  // 打印温湿度数据
  Serial.print("Humidity: ");
  Serial.print(humidity);
  Serial.print(" %\t");
  Serial.print("Temperature: ");
  Serial.print(temperature);
  Serial.println(" *C");

  delay(2000); // 每2秒读取一次
}

8. 实验现象#

测试步骤：
- 按照连接图接线，将模块连接到 Arduino。
- 将代码烧录到 Arduino 开发板中。
- 上电后，打开 Arduino IDE 的串口监视器，设置波特率为 9600。
- 观察串口监视器中显示的温湿度数据。

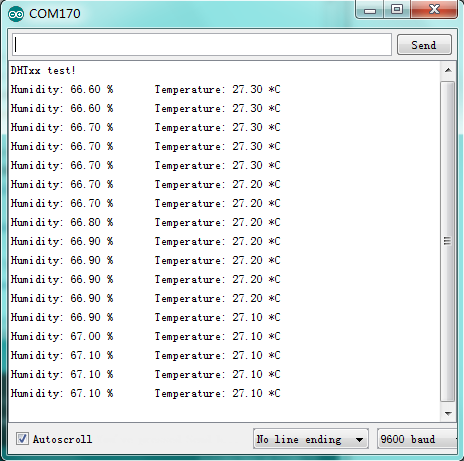

实验现象：
- 模块会每隔 2 秒输出一次当前环境的温度和湿度数据。
- 当环境温度或湿度变化时，串口监视器中的数据会随之变化。

9. 注意事项#

电压范围：确保模块工作在 3.3V ～ 5.5V 电压范围内，避免损坏模块。
工作周期：DHT22 每次测量需要 2 秒，避免频繁读取数据。
环境干扰：避免在高湿度或强风环境中使用，以免影响检测效果。
固定模块：通过模块上的定位孔将其固定在稳定的位置，避免震动影响测量结果。
数据校验：DHT22 内置 CRC 校验机制，确保数据传输的可靠性。

10. 应用场景#

环境监测：用于检测室内外温湿度。
智能家居：用于制作温湿度监测设备。
农业监控：用于监测温室或农田的温湿度。
工业控制：用于监测工业环境的温湿度。
教育实验：用于学习温湿度传感器的工作原理和应用。

11. 参考链接#

以下是一些有助于开发的参考链接：

DHT22传感器数据手册

如果需要补充其他内容或有其他问题，请告诉我！
