KE0161 Keyes Connectors 循迹传感器#

1. 介绍#

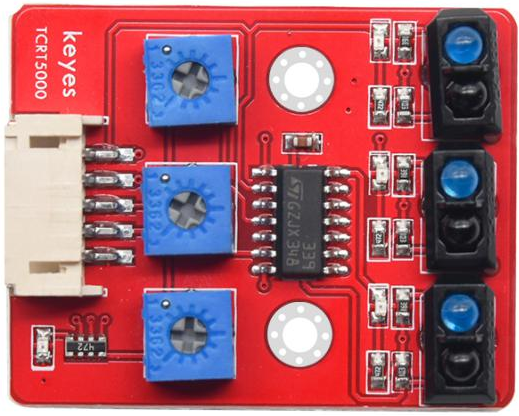

Keyes Connectors 循迹传感器 是一款专为智能车 DIY 项目设计的传感器模块,主要用于实现循迹功能。该传感器模块集成了三个 TCRT5000 红外对管,能够检测地面上的黑白线条,从而帮助智能车沿着预定路径行驶。通过检测反射的红外线信号,传感器能够判断出底下的颜色状态,进而输出相应的电平信号。
2. 特点#
高灵敏度:采用 TCRT5000 红外对管,能够准确检测黑白线条。
简单连接:通过特定接线(XH2.54 转 PH2.0 5P)与扩展板连接,方便快捷。
可调灵敏度:传感器上配有三个电位器,可调节灵敏度,以适应不同环境。
小巧设计:模块尺寸小,便于安装在各种设备上。
定位孔设计:自带两个直径为 3mm 的定位孔,方便固定。
3. 规格参数#
工作电压:DC 3.3V - 5V
接口:5PIN 接口(PH2.0mm-5P 卧贴插座)
输出信号:数字信号
检测高度:0 - 3cm
尺寸:40mm × 32mm × 9mm
重量:6.8g
定位孔大小:直径 3mm
4. 工作原理#
Keyes Connectors 循迹传感器利用红外线对颜色的反射率差异进行工作。当传感器发出的红外线照射到地面时,黑色表面会吸收大部分红外线,导致反射信号较弱;而白色表面则会反射大部分红外线,导致反射信号较强。传感器通过检测反射信号的强弱,将其转化为电流信号,从而输出高电平或低电平,指示底下的颜色状态。
5. 接口#
名称 |
功能描述 |
|---|---|
GND |
电源负极 |
VCC |
电源正极 |
OUT |
输出信号 |
ADJ1 |
左传感器灵敏度调节 |
ADJ2 |
中间传感器灵敏度调节 |
ADJ3 |
右传感器灵敏度调节 |

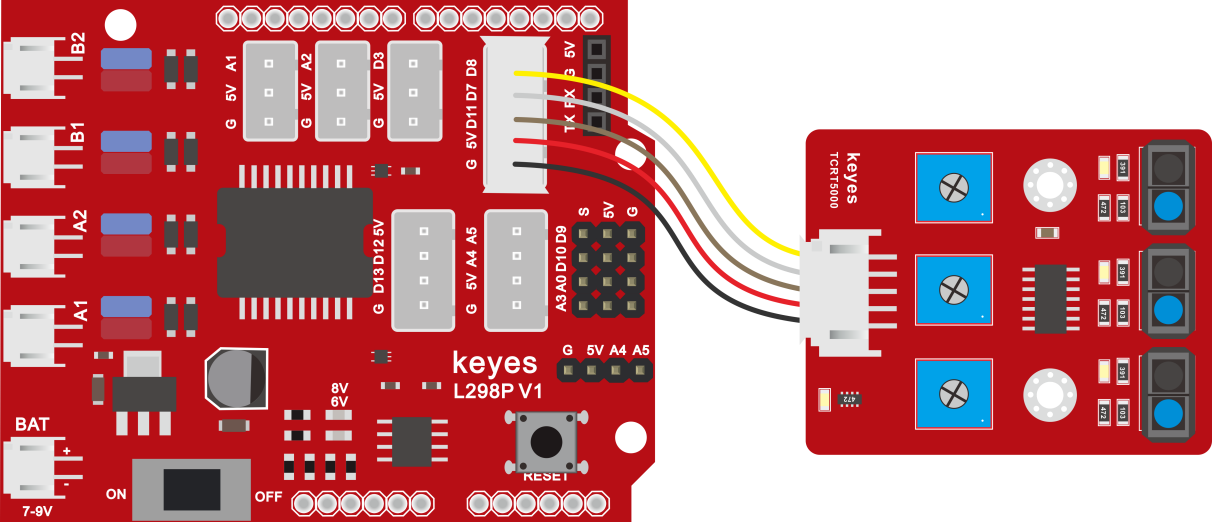

6. 连接图#

7. 示例代码#
int sensor_L = 11; // 定义左边循迹传感器的脚位在 D11 脚
int sensor_M = 7; // 定义中间循迹传感器的脚位在 D7 脚
int sensor_R = 8; // 定义右边循迹传感器的脚位在 D8 脚
int left;
int middle;
int right;
void setup() {
pinMode(sensor_L, INPUT); // 定义循迹传感器为输入模式
pinMode(sensor_M, INPUT); // 定义循迹传感器为输入模式
pinMode(sensor_R, INPUT); // 定义循迹传感器为输入模式
Serial.begin(9600);
}
void loop() {
left = digitalRead(sensor_L);
middle = digitalRead(sensor_M);
right = digitalRead(sensor_R);
if (left == LOW) { // 读取传感器的状态,如果感应到白纸,状态是低电平
Serial.print("Left:white");
}
if (left == HIGH) { // 读取传感器的状态,如果感应到黑纸,状态是高电平
Serial.print("Left:black");
}
if (middle == LOW) { // 读取传感器的状态,如果感应到白纸,状态是低电平
Serial.print(" Middle:white");
}
if (middle == HIGH) { // 读取传感器的状态,如果感应到黑纸,状态是高电平
Serial.print(" Middle:black");
}
if (right == LOW) { // 读取传感器的状态,如果感应到白纸,状态是低电平
Serial.println(" Right:white");
}
if (right == HIGH) { // 读取传感器的状态,如果感应到黑纸,状态是高电平
Serial.println(" Right:black");
}
delay(200);
}
8. 实验现象#
将传感器与扩展板搭配使用,按照连接图接好线,扩展板堆叠在 Arduino UNO 控制板上,烧录好代码,上电后,传感器在检测到黑色时,信号端输出高电平,对应的指示灯熄灭;在检测到其他颜色时,信号端输出低电平,对应的指示灯亮起。
打开串口监视器,设置波特率为 9600,显示如下信息:

左传感器检测到白色时,输出 “Left:white”
左传感器检测到黑色时,输出 “Left:black”
中间传感器检测到白色时,输出 “Middle:white”
中间传感器检测到黑色时,输出 “Middle:black”
右传感器检测到白色时,输出 “Right:white”
右传感器检测到黑色时,输出 “Right:black”
9. 注意事项#
上传代码之前,确保将对应的库文件放置到 Arduino IDE 的库文件夹中。
上传代码时,使用的是 1.8.7 版本的 Arduino IDE 测试,其他版本 IDE 可能不兼容。
在调节灵敏度时,确保 LED 指示灯在不亮与亮之间的临界点,以获得最佳灵敏度。
确保传感器与地面之间的距离在 0-3cm 之间,以确保准确检测。
10. 参考链接#
如有更多疑问,请联系 Keyes 官方客服或加入相关创客社区交流。祝使用愉快!
