KE0046 Keyes 按钮开关模块详细教程#

1. 介绍#

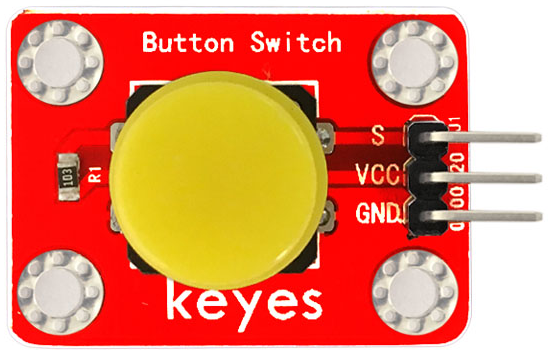

KE0046 Keyes 按钮开关模块是一款基于机械按键的模块，专为 Arduino 等开发板设计。它通过按下按钮触发开关信号，并输出数字信号。模块采用红色环保 PCB 板，设计简单，易于使用，适用于用户输入、状态控制、开关检测等场景。

2. 特点#

按钮输入：通过机械按钮实现开关信号输入。
数字信号输出：输出高低电平信号，便于开发板读取。
高兼容性：兼容 Arduino、树莓派等开发板。
环保设计：采用红色环保 PCB 板，耐用且稳定。
易于固定：模块自带两个定位孔，方便安装。

3. 规格参数#

参数	值
工作电压	3.3V - 5V（DC）
接口类型	3PIN接口（VCC, GND, S）
输出信号	数字信号（高/低电平）
按钮类型	机械按钮
工作温度范围	-40℃ ～ +85℃
重量	3.5g

4. 工作原理#

KE0046 按钮开关模块通过机械按钮实现开关信号的输入。当按钮未按下时，模块输出高电平；当按钮被按下时，模块输出低电平。模块内部通过一个上拉电阻确保未按下时的稳定高电平。

5. 接口说明#

模块有3个引脚：

VCC：电源正极（3.3V-5V）。
GND：电源负极（接地）。
S：数字信号输出（连接开发板的数字输入引脚）。

6. 连接图#

以下是 KE0046 模块与 Arduino UNO 的连接示意图：

KE0046模块引脚	Arduino引脚
VCC	5V
GND	GND
S	D3

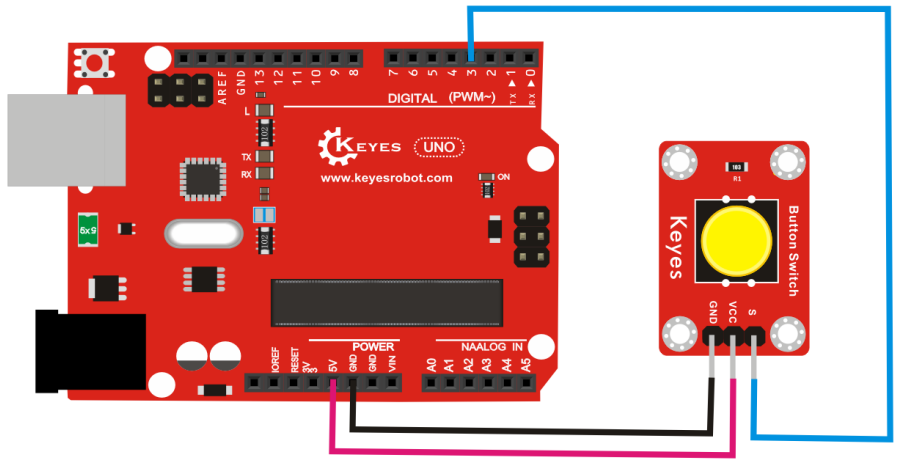

连接图如下：

7. 示例代码#

以下是用于测试 KE0046 模块的 Arduino 示例代码：

// 定义引脚
#define BUTTON_PIN 3 // S引脚连接到数字引脚3

void setup() {
  pinMode(BUTTON_PIN, INPUT); // 设置按钮引脚为输入模式
  Serial.begin(9600);         // 设置串口波特率为9600
}

void loop() {
  int buttonState = digitalRead(BUTTON_PIN); // 读取按钮的数字信号
  if (buttonState == LOW) {
    Serial.println("Button pressed!"); // 按钮被按下
  } else {
    Serial.println("Button released."); // 按钮未按下
  }
  delay(100); // 延迟100ms
}

8. 实验现象#

测试步骤：
- 按照连接图接线，将模块连接到 Arduino。
- 将代码烧录到 Arduino 开发板中。
- 上电后，打开 Arduino IDE 的串口监视器，设置波特率为 9600。
- 按下按钮并松开，观察串口监视器中显示的结果。
实验现象：
- 当按钮未按下时，串口监视器显示 “Button released.”。
- 当按钮被按下时，串口监视器显示 “Button pressed!”。

9. 注意事项#

电压范围：确保模块工作在 3.3V-5V 范围内，避免损坏模块。
机械按钮抖动：机械按钮在按下或松开时可能会产生抖动信号，建议在代码中加入去抖处理（如延时或软件滤波）。
固定模块：通过模块上的定位孔将其固定在稳定的位置，避免误触发。
按钮寿命：机械按钮有一定的使用寿命，长期频繁使用可能会导致按钮磨损。

10. 应用场景#

用户输入：用于用户输入信号的检测。
状态控制：用于控制设备的开关状态。
开关检测：检测按钮的按下或松开状态。
智能小车：用于机器人或小车的手动控制。
工业控制：用于设备的手动启动或停止。

11. 参考链接#

以下是一些有助于开发的参考链接：

按钮开关工作原理介绍

如果需要补充其他内容或有其他问题，请告诉我！
