KE0047 Keyes 电容触摸传感器模块详细教程#

1. 介绍#

KE0047 Keyes 电容触摸传感器模块是一款基于电容感应原理的模块，专为 Arduino 等开发板设计。它通过检测人体触摸引起的电容变化来输出数字信号。模块采用红色环保 PCB 板，设计简单，易于使用，适用于触摸开关、智能家居、交互设备等场景。

2. 特点#

触摸检测：通过电容感应检测人体触摸。
数字信号输出：输出高低电平信号，便于开发板读取。
灵敏度高：对轻微触摸响应迅速。
高兼容性：兼容 Arduino、树莓派等开发板。
环保设计：采用红色环保 PCB 板，耐用且稳定。
易于固定：模块自带两个定位孔，方便安装。

3. 规格参数#

参数	值
工作电压	3.3V - 5V（DC）
接口类型	3PIN接口（VCC, GND, S）
输出信号	数字信号（高/低电平）
触摸类型	电容式触摸
工作温度范围	-40℃ ～ +85℃
重量	3.5g

4. 工作原理#

KE0047 电容触摸传感器模块通过电容感应原理检测人体触摸。当人体触摸模块上的触摸区域时，人体与模块之间形成一个小电容，模块内部的电路会检测到电容的变化，并输出低电平信号；当没有触摸时，模块输出高电平信号。

5. 接口说明#

模块有3个引脚：

VCC：电源正极（3.3V-5V）。
GND：电源负极（接地）。
S：数字信号输出（连接开发板的数字输入引脚）。

6. 连接图#

以下是 KE0047 模块与 Arduino UNO 的连接示意图：

KE0047模块引脚	Arduino引脚
VCC	5V
GND	GND
S	D3

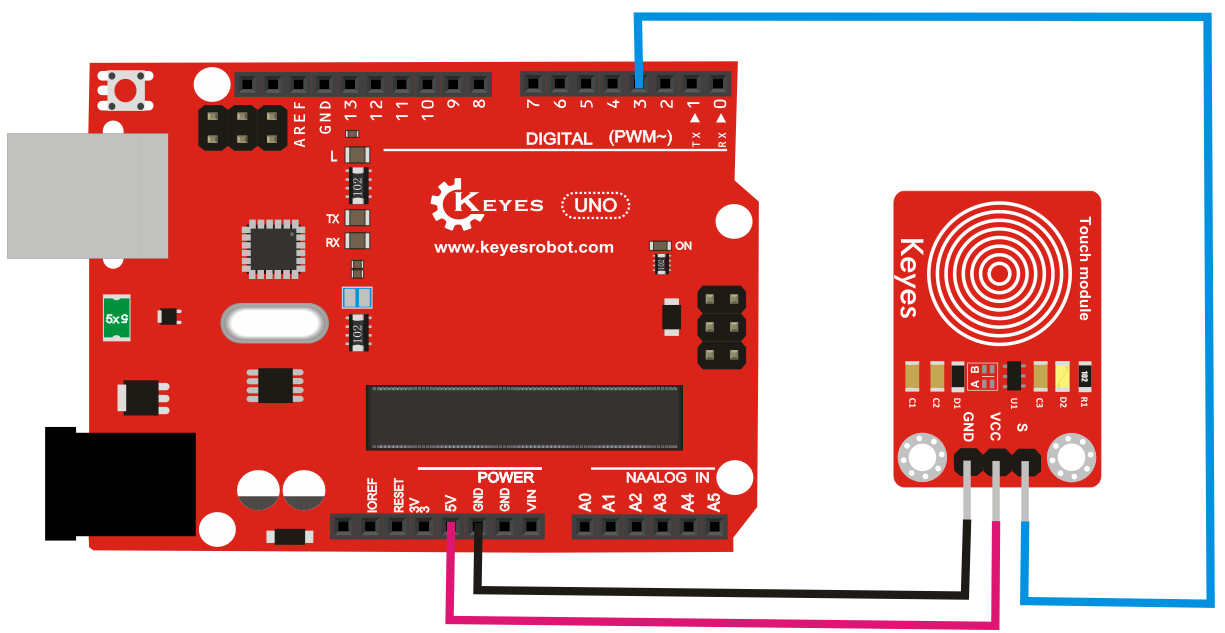

连接图如下：

7. 示例代码#

以下是用于测试 KE0047 模块的 Arduino 示例代码：

// 定义引脚
#define TOUCH_SENSOR_PIN 3 // S引脚连接到数字引脚3

void setup() {
  pinMode(TOUCH_SENSOR_PIN, INPUT); // 设置触摸传感器引脚为输入模式
  Serial.begin(9600);               // 设置串口波特率为9600
}

void loop() {
  int touchState = digitalRead(TOUCH_SENSOR_PIN); // 读取传感器的数字信号
  if (touchState == LOW) {
    Serial.println("Touch detected!"); // 检测到触摸
  } else {
    Serial.println("No touch."); // 无触摸
  }
  delay(100); // 延迟100ms
}

8. 实验现象#

测试步骤：
- 按照连接图接线，将模块连接到 Arduino。
- 将代码烧录到 Arduino 开发板中。
- 上电后，打开 Arduino IDE 的串口监视器，设置波特率为 9600。
- 用手指触摸模块上的触摸区域，观察串口监视器中显示的结果。
实验现象：
- 当没有触摸模块时，串口监视器显示 “No touch.”。
- 当手指触摸模块时，串口监视器显示 “Touch detected!”。

9. 注意事项#

电压范围：确保模块工作在 3.3V-5V 范围内，避免损坏模块。
触摸灵敏度：模块对触摸的灵敏度较高，建议避免误触发。
固定模块：通过模块上的定位孔将其固定在稳定的位置，避免震动影响检测结果。
环境干扰：避免在强电磁干扰环境中使用，以免影响检测效果。
触摸区域：确保触摸模块的指定区域，避免误操作。

10. 应用场景#

触摸开关：用于设备的触摸式开关控制。
智能家居：用于灯光、门锁等智能设备的触摸控制。
交互设备：用于人机交互界面的触摸输入。
工业控制：用于工业设备的触摸式启动或停止。
教育实验：用于学习电容触摸原理的教学实验。

11. 参考链接#

以下是一些有助于开发的参考链接：

电容触摸传感器工作原理介绍
