KE0012 Keyes 草帽LED白发绿模块详细教程#

1. 介绍#

KE0012 Keyes 草帽LED白发绿模块是一款专为 Arduino 和其他微控制器设计的 LED 模块，采用草帽型 LED，发光颜色为绿色。模块具有低功耗、亮度高、颜色纯正、寿命长、稳定性高等特点。模块自带 3PIN 接口，兼容 Arduino 传感器扩展板，方便用户快速搭建电路。模块还配备 4 个定位孔，便于固定在其他设备上，适合用于电子学习、DIY 项目和教学实验。

2. 特点#

高亮度：采用草帽型 LED，发光均匀，亮度高。
低功耗：适合长时间运行的项目。
颜色纯正：发光颜色为绿色，光线柔和。
寿命长：LED 使用寿命长，稳定性高。
易于使用：3PIN 接口设计，兼容 Arduino 传感器扩展板，接线简单。
固定方便：模块自带 4 个定位孔，便于安装在其他设备上。

3. 规格参数#

工作电压：3.3-5V（DC）
接口类型：3PIN 接口（VCC、GND、S）
输入信号：数字信号
发光颜色：绿色
LED 类型：草帽型 LED
重量：约 2.4g
模块尺寸：标准小型模块尺寸，便于集成到项目中。

4. 工作原理#

草帽LED模块的核心是一个草帽型 LED，通过数字信号控制其亮灭。模块的信号引脚（S）连接到 Arduino 的数字引脚，Arduino 通过输出高电平（HIGH）或低电平（LOW）来控制 LED 的亮灭状态。

当信号引脚为高电平时，LED 点亮。
当信号引脚为低电平时，LED 熄灭。

模块内部通过限流电阻保护 LED，确保其在 3.3V 或 5V 的工作电压下安全运行。

5. 接口#

模块提供一个 3PIN 接口，具体引脚功能如下：

VCC：连接 Arduino 的 5V 或 3.3V 电源引脚。
GND：连接 Arduino 的 GND 引脚。
S（信号）：连接 Arduino 的数字引脚，用于控制 LED 的亮灭。

6. 连接图#

将 KE0012 草帽LED白发绿模块与 Arduino 开发板连接，具体接线如下：

Arduino 开发板       草帽LED模块
-----------------     -----------------
5V                  -> VCC
GND                 -> GND
D2                  -> S

连接示意图如下：

7. 示例代码#

以下是一个简单的示例代码，用于控制草帽LED模块以 1 秒的间隔闪烁：

int led = 2;                     // 定义数字引脚2为LED控制引脚
void setup()
{
  pinMode(led, OUTPUT);          // 设置引脚为输出模式
}

void loop()
{
  digitalWrite(led, HIGH);       // 点亮LED
  delay(1000);                   // 延迟1秒
  digitalWrite(led, LOW);        // 熄灭LED
  delay(1000);                   // 延迟1秒
}

8. 实验现象#

将草帽LED模块与 Arduino 开发板按照连接图连接好。
将示例代码烧录到 Arduino 开发板中。

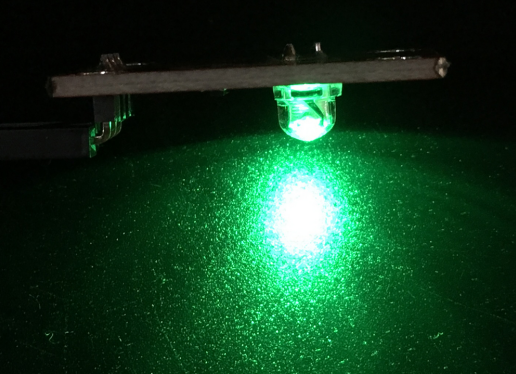

上电后，草帽LED模块会以 1 秒的间隔闪烁：亮 1 秒，灭 1 秒。

9. 注意事项#

供电电压：确保供电电压在模块支持的范围内（3.3V-5V）。
引脚连接：接线时注意引脚对应关系，避免接错引脚导致模块无法正常工作。
限流保护：模块内部已集成限流电阻，无需额外添加电阻。
固定模块：使用模块上的定位孔将其固定在设备上时，注意避免短路。
避免长时间高电流：虽然模块支持长时间运行，但建议避免长时间高电流工作，以延长 LED 的使用寿命。
