KE0106 Keyes RFID-RC522射频模块 + 钥匙扣 + 白卡套件使用教程#

1. 模块介绍#

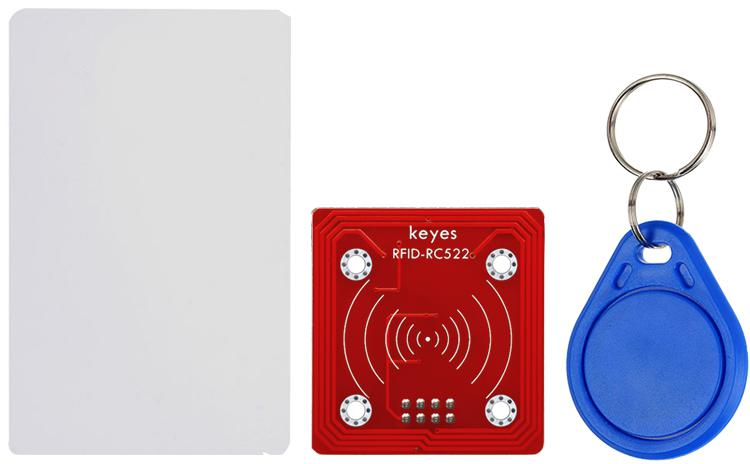

KE0106 Keyes RFID-RC522 射频模块 + 钥匙扣 + 白卡套件由以下部分组成：

RC522 RFID 模块：工作在 13.56MHz 频段，支持 Mifare 系列（Classic S50、S70等）卡片读写。
RFID 钥匙扣：内置写入了相应芯片，适合随身携带使用。
RFID 白卡：标准卡尺寸，可进行读写测试或二次开发。

该套件可搭配 Arduino 等控制板，用于门禁系统、考勤打卡、身份识别等应用。

2. 功能与特点#

操作便捷：通过 SPI 接口与主控板通信，库函数丰富，上手简单。
多卡支持：兼容 ISO14443 Type A 协议，可读写协议下的常见 Mifare 卡片、钥匙扣等。
集成天线：板载天线，读卡范围约 0～5cm（与供电、环境有关），无需额外外接天线。
安全加密：支持 Mifare 1K/4K 卡片读写权限管理，通过市面常见库可实现加密读写。
低功耗：适合手持式装备或低功耗场景，且读写响应速度快。

3. 规格参数#

项目	参数说明
工作电压	3.3V（部分Keyes模块可用5V，通过板载稳压降至3.3V）
工作频率	13.56MHz
通信方式	SPI (MOSI, MISO, SCK, SDA/SS)
支持卡类型	Mifare 1 S50、S70 等 (ISO/IEC14443 A)
读写距离	0 ~ 5cm（与环境、电源等因素有关）
协议支持	ISO14443 A (NXP MIFARE)
模块尺寸	约 40mm × 60mm（不同版本稍有差异）

注意：RC522 芯片官方推荐使用 3.3V 电源。如果模块宣称 5V 直连，需确认板载 LDO 稳压和电平转换电路是否齐备。

4. 工作原理#

RC522 芯片通过环形线圈（板载天线）产生 13.56MHz 射频场，当符合频段的 RFID 卡片靠近该区域时，两者会进行能量耦合与数据交互。

模块会对天线上的微弱信号进行放大和解调，获取卡片 UID（唯一标识符）及卡内数据；
卡片则能通过模块提供的射频能量完成部分工作，如响应读写操作等。
上层通过 SPI 接口将数据与 Arduino 等主控通信，进而实现身份验证或存储操作。

5. 接口说明#

常见 Keyes RC522 模块接口如下（具体丝印可能有出入）：

引脚	功能	建议连接 (Arduino UNO)
VCC	电源输入	3.3V（若模块支持5V则可接5V）
GND	电源地	GND
SDA/SS	SPI片选信号	D10 (默认库配置)
SCK	SPI时钟	D13
MOSI	主输出从机输入	D11
MISO	主输入从机输出	D12
IRQ	中断请求(可选)	不接
RST	模块复位引脚	D5

6. 连接图#

以下示意以 Arduino UNO 为例，若使用其他开发板，请参考相应的 SPI 引脚分布。

   RC522          Arduino UNO
   VCC  --------> 3.3V   (若板载5V→3.3V稳压，也可接5V)
   GND  --------> GND
   SDA/SS ------> D10
   SCK  --------> D13
   MOSI --------> D11
   MISO --------> D12
   RST  --------> D5
   IRQ  --------> (留空)

若内部库默认使用了其他引脚作为 SDA/SS 或 RST，则需对应修改连线或在代码中重新设置。

7. 示例代码#

安装MFRC522库#

打开Arduino IDE，点击“项目”，选择“管理库”。
方框输入“MFRC522”，选择“MFRC522”，点击“安装”。
安装成功界面。

#include <SPI.h>
#include <MFRC522.h>

#define SS_PIN 10    // 对应模块 SDA/SS
#define RST_PIN 5    // 对应模块 RST

MFRC522 mfrc522(SS_PIN, RST_PIN); // 创建RFID实例

void setup() {
  Serial.begin(9600);
  SPI.begin();               // 初始化SPI总线
  mfrc522.PCD_Init();        // 初始化RC522模块
  Serial.println("RC522启动成功，等待刷卡...");
}

void loop() {
  // 如果没有检测到新卡片，直接返回
  if (!mfrc522.PICC_IsNewCardPresent()) {
    return;
  }
  // 如果无法读取卡片序列号，直接返回
  if (!mfrc522.PICC_ReadCardSerial()) {
    return;
  }

  // 打印卡片UID
  Serial.print("卡片UID:");
  for (byte i = 0; i < mfrc522.uid.size; i++) {
    Serial.print(mfrc522.uid.uidByte[i] < 0x10 ? " 0" : " ");
    Serial.print(mfrc522.uid.uidByte[i], HEX);
  }
  Serial.println();

  // 用完后挂起该卡
  mfrc522.PICC_HaltA();
}

8. 实验现象#

初始化成功：串口输出“RC522启动成功，等待刷卡…”。

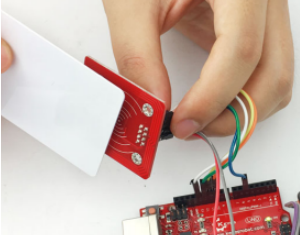

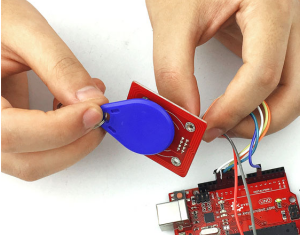

卡片感应：当 RFID 白卡或钥匙扣靠近模块天线 (约0~5cm），串口上会显示卡片的 UID（十六进制）。
多卡兼容：若使用其他支持 Mifare 协议的卡片，也可被正常检测识别。
识别距离变化：若供电不足或干扰较大，读卡距离会减小；较好的环境下可读到数厘米范围。

9. 注意事项#

供电电源：RC522 官方推荐 3.3V。若使用 5V，需确认板载稳压与电平转换电路。
SPI冲突：若同时使用其他 SPI 设备，需保证片选引脚 (SS) 互不冲突，并每次只使能一个设备。
卡片权限：Mifare 1K/4K 分区需要正确密码写入或读出，否则操作会失败。示例库提供相应函数。
环境干扰：避免金属环境或强磁场干扰，保证读卡时模块与卡之间无金属阻隔。
静电保护：RFID 读卡器和卡均有射频芯片，需避免静电放电，操作时勿随意触摸芯片焊点。

10. 参考链接#

如果你需要进一步开发（如写卡、加密、门禁联动等），可在现有示例基础上拓展，实现更多 RFID 智能应用。祝你项目进展顺利！
