KE0013 Keyes 草帽LED白发蓝模块详细教程#

1. 介绍#

KE0013 Keyes 草帽LED白发蓝模块是一款专为 Arduino 和其他微控制器设计的 LED 模块。模块采用草帽LED设计，发光颜色为蓝色，具有低功耗、亮度高、颜色纯正、寿命长、稳定性高等特点。模块自带 3PIN 接口（VCC、GND、S）和 4 个定位孔，方便用户将模块固定在其他设备上。它广泛应用于电子学习、DIY 项目、智能设备指示灯等场景。

2. 特点#

颜色纯正：采用白发蓝光草帽LED，发光颜色稳定且亮度高。
低功耗：适合电池供电的项目，节能环保。
寿命长：LED 使用寿命长，适合长期运行的项目。
稳定性高：模块设计简单，性能稳定，适合初学者和教学实验。
易于固定：模块自带 4 个定位孔，方便安装在其他设备上。
兼容性强：支持 Arduino 和其他微控制器，接口标准化，易于连接。

3. 规格参数#

工作电压：3.3-5V（DC）
接口类型：3PIN 接口（VCC、GND、S）
输入信号：数字信号
发光颜色：蓝色
LED 类型：草帽LED（白发蓝光）
重量：约 2.4g
模块尺寸：标准化设计，便于与其他模块配合使用

4. 工作原理#

草帽LED模块通过数字信号控制其亮灭状态。当信号引脚接收到高电平（HIGH）时，LED 被点亮；当信号引脚接收到低电平（LOW）时，LED 熄灭。模块内部通过限流电阻保护 LED，确保其在安全电流范围内工作。

5. 接口#

模块提供 3PIN 接口，具体定义如下：

VCC：电源正极，连接 Arduino 的 5V 或 3.3V 引脚。
GND：电源负极，连接 Arduino 的 GND 引脚。
S（信号）：数字信号输入，连接 Arduino 的数字引脚（如 D2）。

6. 连接图#

将 KE0013 草帽LED白发蓝模块与 Arduino 开发板连接，具体接线如下：

7. 示例代码#

以下是一个简单的示例代码，用于控制草帽LED模块以 1 秒的间隔闪烁：

int led = 2;                     // 定义数字引脚2连接LED模块
void setup()
{
  pinMode(led, OUTPUT);          // 设置引脚为输出模式
}

void loop()
{
  digitalWrite(led, HIGH);       // 点亮LED
  delay(1000);                   // 延迟1秒
  digitalWrite(led, LOW);        // 熄灭LED
  delay(1000);                   // 延迟1秒
}

8. 实验现象#

将草帽LED模块与 Arduino 开发板按照连接图连接好。
将示例代码烧录到 Arduino 开发板中。

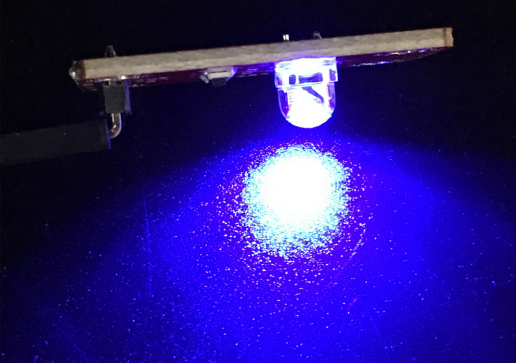

上电后，草帽LED模块会以 1 秒的间隔闪烁：亮 1 秒，灭 1 秒。

9. 注意事项#

供电电压：确保供电电压在 3.3-5V 范围内，避免过高电压损坏模块。
引脚连接：严格按照连接图接线，避免短路或反接。
信号控制：信号引脚需连接到 Arduino 的数字引脚，确保代码中定义的引脚与实际连接一致。
固定模块：使用模块上的定位孔将其固定在设备上，避免运行过程中松动。
避免过流：模块内部已集成限流电阻，无需额外添加电阻，但仍需避免长时间高电流工作。
