KE0023 Keyes 热敏电阻传感器详细教程#

1. 介绍#

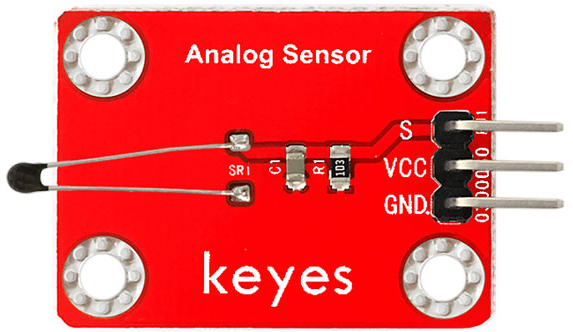

KE0023 Keyes 热敏电阻传感器模块是一款基于热敏电阻的温度检测模块，适用于 Arduino 和其他微控制器开发板。热敏电阻是一种对温度敏感的电阻器，其阻值会随着温度的变化而变化。该模块通过检测热敏电阻的阻值变化，输出模拟信号，从而实现温度的测量。

该模块具有高灵敏度、响应速度快、稳定性好等特点，广泛应用于温度监控、环境检测、智能家居等领域。

2. 特点#

高灵敏度：对温度变化反应灵敏，适合实时温度监测。
稳定性好：模块设计稳定，适合长期使用。
兼容性强：支持 Arduino、Raspberry Pi 等多种开发板。
简单易用：模块输出模拟信号，直接连接到开发板的模拟引脚即可读取温度变化。
小巧轻便：便于集成到各种项目中。

3. 规格参数#

工作电压：3.3V-5V
输出信号：模拟信号
接口类型：3PIN 接口（VCC、GND、S）
检测范围：-55°C 至 +125°C（具体范围取决于热敏电阻参数）
灵敏度：温度变化时，输出电压随之变化

4. 工作原理#

热敏电阻是一种温度敏感元件，其阻值会随着温度的变化而变化。KE0023 模块通过一个分压电路将热敏电阻的阻值变化转换为电压信号输出。

当温度升高时，热敏电阻的阻值减小，输出电压增大。
当温度降低时，热敏电阻的阻值增大，输出电压减小。

开发板通过读取模块的模拟信号（AOUT 引脚），结合热敏电阻的特性曲线（或通过校准公式），即可计算出当前的温度值。

5. 接口#

KE0023 热敏电阻传感器模块提供 3 个引脚：

VCC：电源正极（3.3V 或 5V）
GND：电源负极
S：模拟信号输出

6. 连接图#

将 KE0023 热敏电阻传感器模块与 Arduino UNO 开发板连接，具体接线如下：

模块引脚	Arduino 引脚
VCC	5V
GND	GND
S	A0

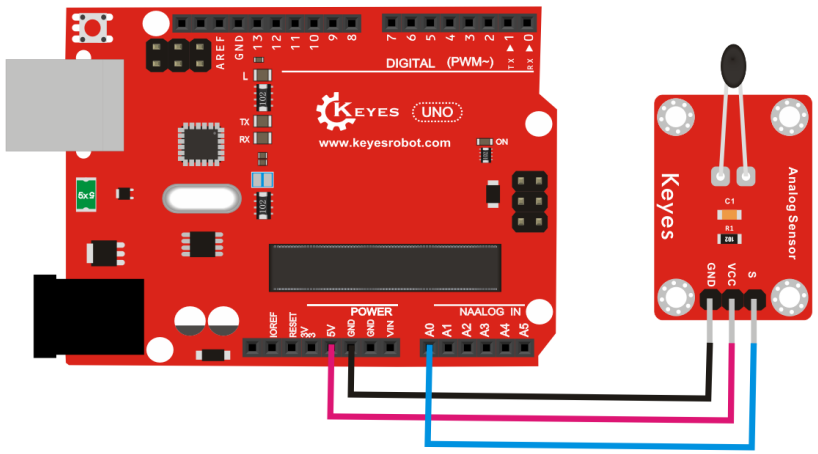

连接示意图：

7. 示例代码#

以下是一个简单的示例代码，用于读取热敏电阻模块的模拟信号，并将其转换为温度值（假设热敏电阻为 10k NTC，需根据实际热敏电阻参数调整公式）：

const int sensorPin = A0;  // 热敏电阻模块连接到 A0 引脚
float voltage;             // 模拟信号转换后的电压值
float resistance;          // 热敏电阻的阻值
float temperature;         // 计算出的温度值

void setup() {
  Serial.begin(9600);      // 初始化串口通信
}

void loop() {
  int sensorValue = analogRead(sensorPin);  // 读取模拟信号
  voltage = sensorValue * (5.0 / 1023.0);   // 将模拟信号转换为电压值
  resistance = (5.0 - voltage) * 10000 / voltage;  // 计算热敏电阻阻值（假设分压电阻为 10k）

  // 使用简单的公式计算温度（需根据热敏电阻特性调整）
  temperature = 1 / (log(resistance / 10000) / 3950 + 1 / 298.15) - 273.15;

  // 输出结果到串口监视器
  Serial.print("Voltage: ");
  Serial.print(voltage);
  Serial.print(" V, Resistance: ");
  Serial.print(resistance);
  Serial.print(" ohms, Temperature: ");
  Serial.print(temperature);
  Serial.println(" °C");

  delay(1000);  // 延迟 1 秒
}

8. 实验现象#

将 KE0023 热敏电阻传感器模块与 Arduino UNO 按照连接图连接好。
将示例代码上传到 Arduino 开发板。
打开 Arduino IDE 的串口监视器，选择波特率为 9600。

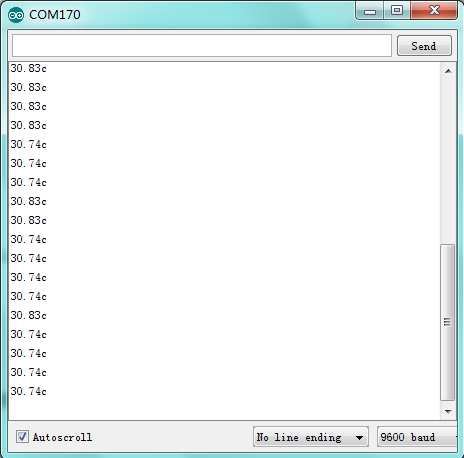

在串口监视器中，可以看到实时的电压值、热敏电阻阻值和计算出的温度值。
用手触摸热敏电阻或改变周围环境温度，观察温度值的变化。

9. 注意事项#

供电电压：确保模块的供电电压在 3.3V-5V 范围内，避免损坏模块。
热敏电阻参数：示例代码中的公式基于 10k NTC 热敏电阻，实际使用时需根据热敏电阻的参数调整计算公式。
环境温度：模块适用于常规环境温度检测，极端温度下可能需要特殊处理。
校准：为了提高测量精度，建议对模块进行校准，获取更准确的温度特性曲线。
避免短路：在连接模块时，确保接线正确，避免短路或反接。
