KE0039 Keyes LM35 温度传感器模块详细教程#

1. 介绍#

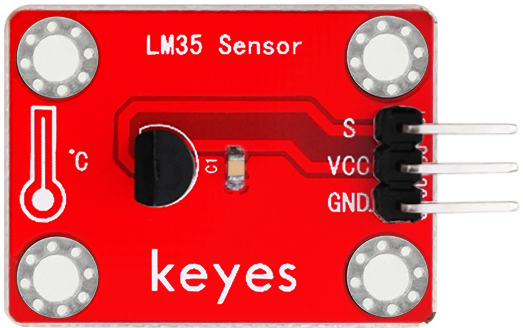

KE0039 Keyes LM35 温度传感器模块是一款基于 LM35 精密温度传感器芯片的模块，专为 Arduino 等开发板设计。LM35 是一种线性模拟温度传感器，其输出电压与温度成正比，具有高精度和低功耗的特点。模块采用红色环保 PCB 板，设计简单，易于使用，适用于环境温度监测、智能家居、工业控制等场景。

2. 特点#

高精度：LM35 温度传感器具有 ±0.5℃ 的高精度。
线性输出：输出电压与温度成正比，便于计算。
低功耗：功耗低，适合长时间运行。
高兼容性：兼容 Arduino、树莓派等开发板。
环保设计：采用红色环保 PCB 板，耐用且稳定。
易于固定：模块自带两个定位孔，方便安装。

3. 规格参数#

参数	值
工作电压	3.3V - 5V（DC）
接口类型	3PIN接口（VCC, GND, S）
输出信号	模拟信号
测量范围	0℃ ～ +100℃
精度	±0.5℃（25℃时）
线性度	10mV/℃
工作温度范围	-55℃ ～ +150℃
重量	3.0g

4. 工作原理#

LM35 是一种线性模拟温度传感器，其输出电压与温度成正比。每升高 1℃，输出电压增加 10mV。例如：

0℃ 时，输出电压为 0V；
25℃ 时，输出电压为 250mV；
100℃ 时，输出电压为 1V。

通过读取传感器的模拟信号（A0），可以根据公式计算温度值：

温度 (℃) = 输出电压 (mV) / 10

5. 接口说明#

模块有3个引脚：

VCC：电源正极（3.3V-5V）。
GND：电源负极（接地）。
S：模拟信号输出（连接开发板的模拟输入引脚）。

6. 连接图#

以下是 KE0039 模块与 Arduino UNO 的连接示意图：

KE0039模块引脚	Arduino引脚
VCC	5V
GND	GND
S	A0

连接图如下：

7. 示例代码#

以下是用于测试 KE0039 模块的 Arduino 示例代码：

void setup() {
  Serial.begin(9600); // 设置串口波特率为9600
}

void loop() {
  int sensorValue = analogRead(A0); // 读取A0引脚的模拟信号值
  float voltage = sensorValue * (5.0 / 1023.0); // 将模拟信号转换为电压值
  float temperature = voltage * 100; // 根据LM35的线性度计算温度值
  Serial.print("Temperature: ");
  Serial.print(temperature);
  Serial.println(" °C");
  delay(1000); // 延迟1秒
}

8. 实验现象#

测试步骤：
- 按照连接图接线，将模块连接到 Arduino。
- 将代码烧录到 Arduino 开发板中。
- 上电后，打开 Arduino IDE 的串口监视器，设置波特率为 9600。
- 将传感器置于不同温度环境中，观察串口监视器中显示的温度值。

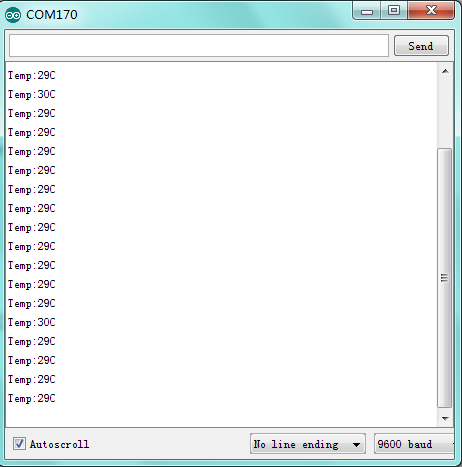

实验现象：
- 在室温环境下，串口监视器显示的温度值接近实际室温（如 25℃）。
- 当传感器接触到热源（如手指或热水）时，显示的温度值升高。
- 当传感器接触到冷源（如冰块）时，显示的温度值降低。

9. 注意事项#

电压范围：确保模块工作在 3.3V-5V 范围内，避免损坏模块。
环境温度：LM35 的测量范围为 0℃ ～ +100℃，超出范围可能导致测量不准确。
避免短路：传感器表面可能会接触湿气或液体，使用时需注意避免引脚短路。
固定模块：通过模块上的定位孔将其固定在稳定的位置，避免震动影响测试结果。
校准：如果需要更高精度的测量，建议对传感器进行校准。

10. 应用场景#

环境温度监测：用于室内或室外环境温度的实时监测。
智能家居：用于空调、暖气等设备的温度控制。
工业控制：用于工业设备的温度监测与报警。
农业监测：用于温室或农田的温度监测。
科研实验：用于温度相关实验的数据采集。

11. 参考链接#

以下是一些有助于开发的参考链接：

LM35温度传感器工作原理介绍

如果需要补充其他内容或有其他问题，请告诉我！
