KE0103 Keyes LED灯串驱动模块教程#

1. 模块介绍#

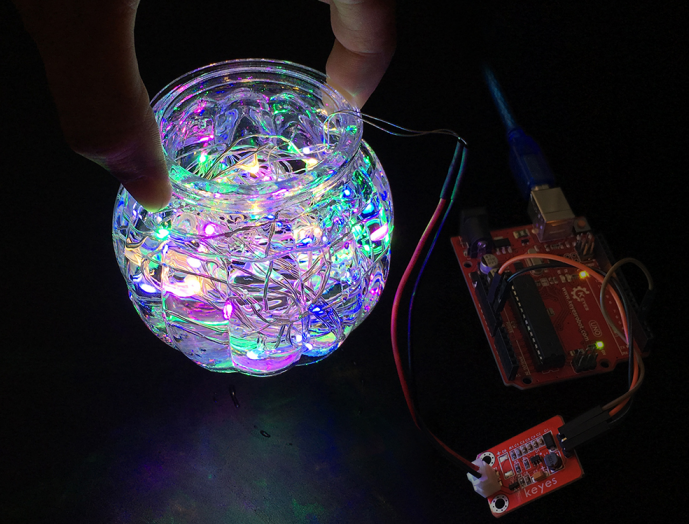

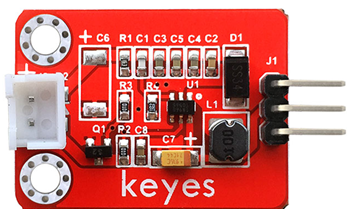

KE0103 Keyes LED灯串驱动模块是一款用于驱动低压 LED 灯串的控制模块，可搭配 Arduino 等主控板对 LED 灯串进行开关、闪烁等效果的控制。该模块采用红色环保 PCB 板设计，内置晶体管/MOSFET 等驱动器件，通过输入信号轻松控制外接 LED 灯串或小功率负载。

应用场景#

节日灯饰控制（如圣诞灯串、派对灯饰等）
室内/户外装饰灯光效果制作
互动式雕塑或模型的亮灯效果控制
DIY 项目的简单照明控制

2. 模块特点#

使用简单：仅需单路输入控制信号即可控制灯串的通断。
支持多种负载：可驱动 LED 灯串、小功率直流负载（功率需在模块范围内）。
环保红色 PCB：耐用且散热性能优良。
指示灯：部分模块配有电源或输出指示灯，方便调试。

3. 规格参数#

参数	值
工作电压	5V 或 12V（根据模块及灯串规格而定）
控制信号电平	兼容 3.3V 或 5V（Arduino 等常见主控）
驱动电流	取决于内部晶体管/MOSFET 等器件；一般不超过 1A
接口类型	接线端子或排针，可连接灯串和输入信号 GPIO
尺寸	约 35mm × 30mm × 13mm (视版本略有差异)

注：具体参数请以产品实物或商家资料为准，使用前需核对灯串的工作电压与电流。

4. 工作原理#

该驱动模块的核心原理是利用晶体管或 MOSFET 作为开关器件。当主控板输出一个高电平信号时（如 Arduino 数字引脚输出 HIGH），晶体管或 MOSFET 导通，允许电流通过灯串，灯光点亮；输出低电平时，晶体管或 MOSFET 关断，灯串熄灭。

核心流程#

控制输入：Arduino 或其他主控板将数字引脚设置为高/低电平。
开关驱动：模块根据输入信号驱动内部三极管/MOSFET 实现导通或关断。
灯串发光：若电路导通，电流通过灯串实现点亮。

5. 接口说明#

以下为 KE0103 模块可能包含的关键引脚/接口 (以常见版本为例)：

引脚 / 接口	功能说明
VCC	电源正极（5V 或 12V，具体看灯串需求），为外接灯串供电。
GND	电源负极，与主控板共地。
IN	控制输入信号，引入来自 Arduino 等主控板的数字 GPIO。
OUT+ 、OUT-	连接 LED 灯串的正极和负极（或同一灯串的一端与电源并联）。
电源指示灯	(可选) 当模块上电时，指示灯点亮。
状态指示灯	(可选) 当三极管/MOSFET 导通时点亮，显示当前输出状态。

注：有的版本模块直接使用 2 或 3Pin 接线端子，也有的使用排针，实际要根据模块标识进行确认。

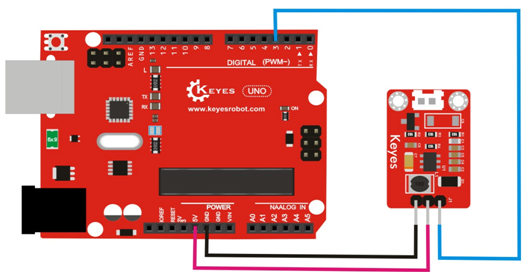

6. 连接图#

以下演示使用 5V 灯串（小型灯串）和 Arduino UNO 的典型接线：

将灯串的一端或正极接到模块上的输出端子 (OUT+)；
灯串另一端 (负极) 接 OUT- (一般共 GND，也可能模块内部帮你接好 GND)；
为模块提供 5V 或 12V (看灯串标称电压) 电源，同时与 Arduino 公共地 (GND)。
Arduino 数字引脚 (如 D8) 接至驱动模块的 IN，引脚输出 HIGH 时灯串通电亮灯。

7. 示例代码#

以下简单代码演示如何用 Arduino 控制 KE0103 模块进行循环闪烁灯串：

/*
  示例功能：灯串每隔1秒闪烁一次
*/

#define LED_PIN 8  // 与 KE0103 模块的IN相连

void setup() {
  pinMode(LED_PIN, OUTPUT);
}

void loop() {
  digitalWrite(LED_PIN, HIGH);  // 打开灯串
  delay(1000);
  digitalWrite(LED_PIN, LOW);   // 关闭灯串
  delay(1000);
}

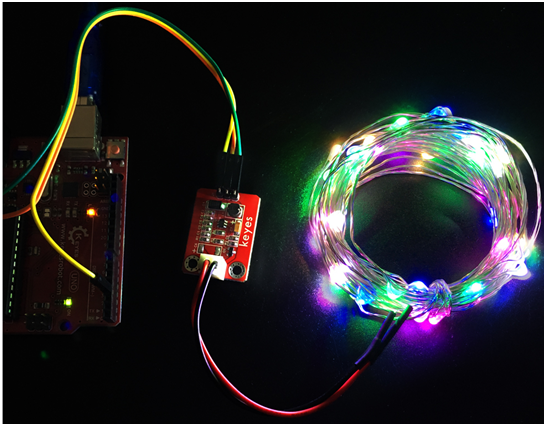

8. 实验现象#

上电检查：为模块接入电源后，如果自带电源指示灯，应点亮；
灯串闪烁：根据示例代码，灯串会以 1 秒亮、1 秒灭的频率循环闪烁；
状态指示：若模块带输出状态指示灯，也会同步闪烁；
电压监测：若测量 OUT+ 与 OUT- 间电压，可随 Arduino 数字引脚的控制在 0V 与接近电源电压之间切换。

9. 注意事项#

电源与灯串匹配：确定灯串所需工作电压与电流均在模块与电源的可承受范围内；
共地：务必将主控板 GND 与模块 GND 连接到一起，以确保信号参考正确；
极性：接线时注意灯串或负载极性正确，避免反接或短路；
散热问题：若负载电流过大，需考虑加装散热器或降低工作负载，防止模块过热；
安规防护：高压环境下或户外场合，要确保电源和灯串的安全，做好绝缘和防水防护；
模块识别：不同版本的 Keyes LED 驱动模块可能电路略有差别，使用时请参阅具体丝印或商家资料。

10. 参考链接#

LED 与驱动简单原理说明

若对 KE0103 Keyes LED灯串驱动模块的使用方法或注意事项有任何疑问，欢迎继续提问！
