KE0032 Keyes 插件RGB模块教程#

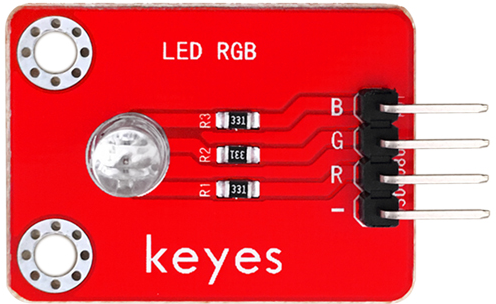

1. 模块介绍#

Keyes 插件RGB模块（KE0032）是一款集成了红、绿、蓝三色LED的模块，通过控制三个引脚（R、G、B）可以实现多种颜色的组合显示。模块内置限流电阻，适合直接与Arduino等微控制器连接，广泛用于RGB灯光控制、颜色显示等场景。

2. 模块特点#

三色LED：支持红、绿、蓝三种颜色，可通过PWM调节亮度，混合出多种颜色。
简单易用：仅需4个引脚（GND、R、G、B）即可控制。
内置限流电阻：无需额外添加电阻，保护LED。
兼容性强：适用于Arduino、树莓派等主流开发板。

3. 规格参数#

参数	值
工作电压	3.3V - 5V
LED颜色	红色、绿色、蓝色
接口类型	4针接口（GND, R, G, B）
模块尺寸	19mm x 15mm
工作电流	每个颜色约20mA
内置电阻	220Ω

4. 工作原理#

RGB模块的核心是一个三色LED灯（红、绿、蓝），通过控制R、G、B三个引脚的电平，可以分别点亮对应的颜色。通过PWM信号调节每个引脚的占空比，可以实现颜色的混合和亮度的调节。

红色灯亮：R引脚高电平，G和B引脚低电平。
绿色灯亮：G引脚高电平，R和B引脚低电平。
蓝色灯亮：B引脚高电平，R和G引脚低电平。
混合颜色：同时向多个引脚施加高电平或PWM信号。

5. 接口说明#

模块有4个引脚：

GND：接地。
R：控制红色LED的引脚。
G：控制绿色LED的引脚。
B：控制蓝色LED的引脚。

6. 连接图#

以下是KE0032模块与Arduino UNO的连接示意图：

KE0032模块引脚	Arduino引脚
GND	GND
R	D6
G	D5
B	D3

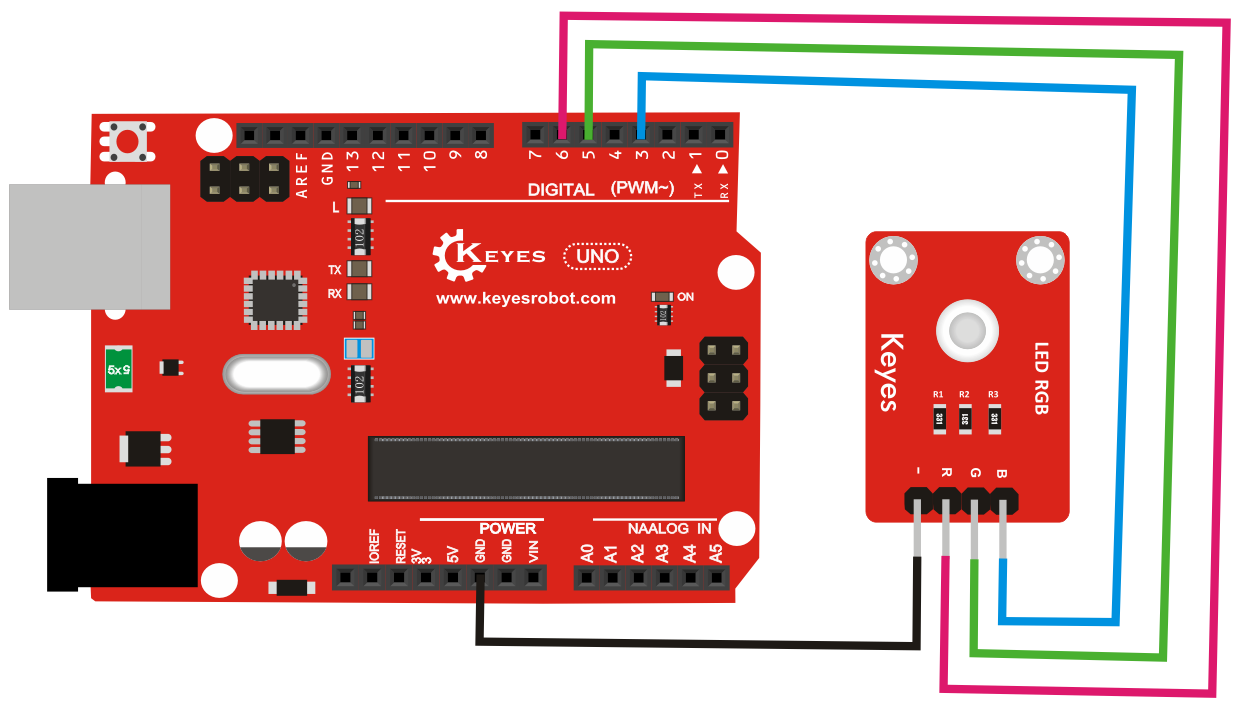

连接图如下：

7. 示例代码#

以下是一个Arduino示例代码，用于控制RGB模块显示红色、绿色、蓝色和混合颜色。

// 定义引脚
#define RED_PIN 3
#define GREEN_PIN 5
#define BLUE_PIN 6

void setup() {
  // 设置引脚为输出模式
  pinMode(RED_PIN, OUTPUT);
  pinMode(GREEN_PIN, OUTPUT);
  pinMode(BLUE_PIN, OUTPUT);
}

void loop() {
  // 红色
  digitalWrite(RED_PIN, HIGH);
  digitalWrite(GREEN_PIN, LOW);
  digitalWrite(BLUE_PIN, LOW);
  delay(1000); // 延迟1秒

  // 绿色
  digitalWrite(RED_PIN, LOW);
  digitalWrite(GREEN_PIN, HIGH);
  digitalWrite(BLUE_PIN, LOW);
  delay(1000); // 延迟1秒

  // 蓝色
  digitalWrite(RED_PIN, LOW);
  digitalWrite(GREEN_PIN, LOW);
  digitalWrite(BLUE_PIN, HIGH);
  delay(1000); // 延迟1秒

  // 混合颜色（紫色）
  digitalWrite(RED_PIN, HIGH);
  digitalWrite(GREEN_PIN, LOW);
  digitalWrite(BLUE_PIN, HIGH);
  delay(1000); // 延迟1秒

  // 关闭所有灯
  digitalWrite(RED_PIN, LOW);
  digitalWrite(GREEN_PIN, LOW);
  digitalWrite(BLUE_PIN, LOW);
  delay(1000); // 延迟1秒
}

8. 实验现象#

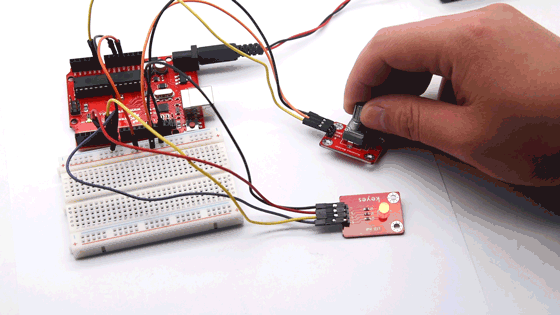

运行上述代码后，RGB模块会按照以下顺序显示：

红色亮1秒。
绿色亮1秒。
蓝色亮1秒。
紫色亮1秒（红蓝混合）。
熄灭1秒。

循环重复上述过程。

9. 注意事项#

电压范围：确保模块工作在3.3V-5V范围内，避免损坏LED。
限流保护：模块已内置限流电阻，无需额外添加电阻。
引脚连接：确保GND正确连接，否则LED无法正常工作。
PWM调节：如果需要调节亮度或实现更多颜色，可以使用PWM信号控制R、G、B引脚。
避免短路：在连接模块时，注意避免引脚短路。
